WEP-2ac, WEP-2ac Smart
Управление устройством через WEB-конфигуратор
49
6 Меню «Services»
В меню «Services» выполняется настройка встроенных служб точки доступа.

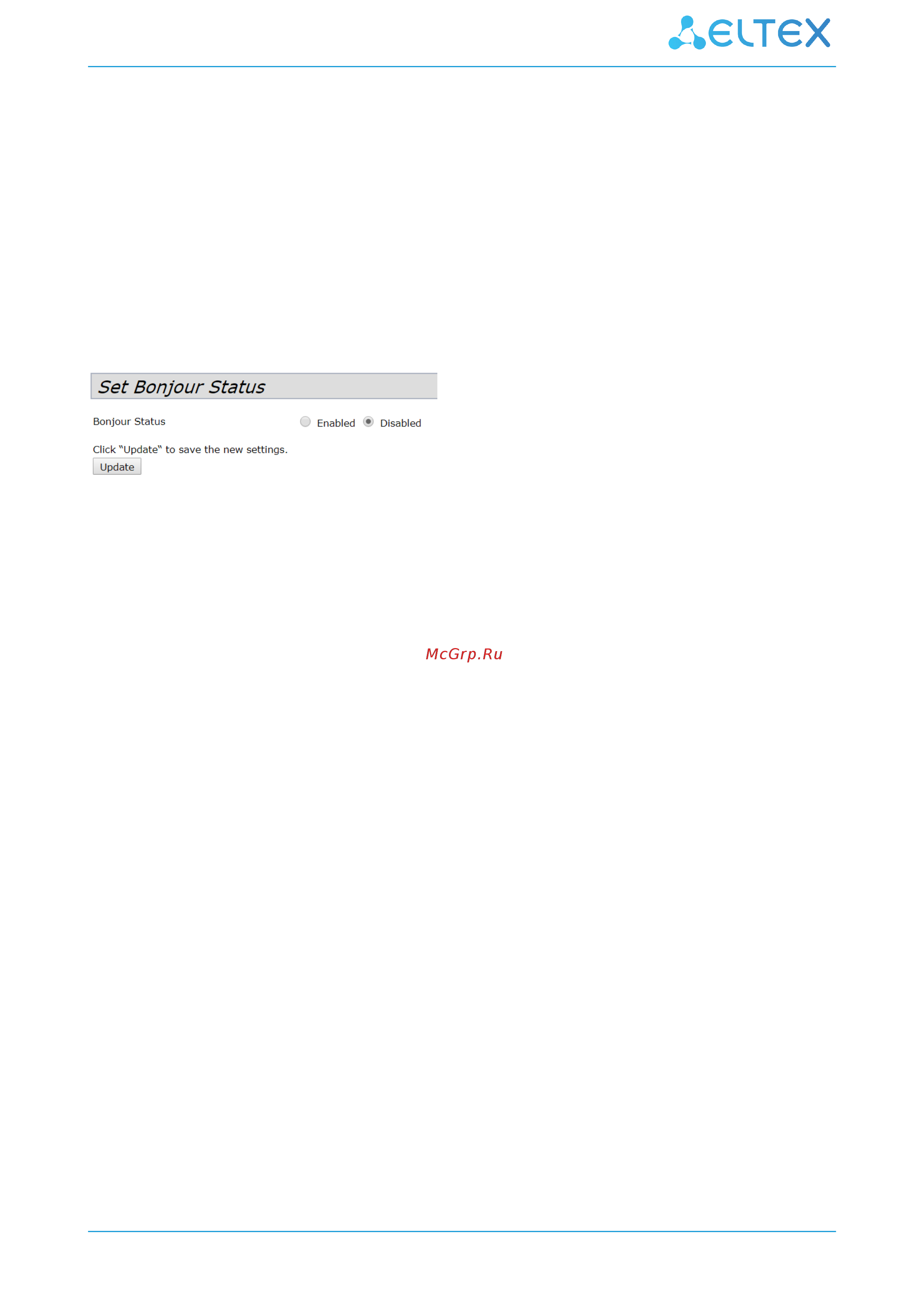

6.1 Подменю «Bonjour»
В разделе «Bonjour» выполняется настройка услуги Bonjour, которая позволяет
беспроводным точкам доступа и их сервисам обнаруживать друг друга внутри локальной
сети, используя записи в multicast Domain Name System (mDNS).
•
Bonjour Status
– состояние услуги Bonjour:
•
Enabled
– при установленном флаге услуга активна;
•
Disabled
– при установленном флаге услуга выключена.
Нажмите кнопку «Update» для сохранения внесенных изменений.
6.2 Подменю «Web Server»
В разделе «Web Serves» выполняются настройки доступа к точке доступа через Web-
интерфейс.
