18 19
ЭКСПЛУАТАЦИЯ ЭКСПЛУАТАЦИЯ
Если водопроводная магистраль состоит из нескольких рукавов, надежно
соедините рукава между собой и зафиксируйте хомутами. Чтобы избежать
подсасывания воздуха и потери разрежения в водопроводной магистрали,
надежно затягивайте хомутами все соединения. В случае плохой затяжки
хомутов понижается эффективность работы водяного насоса и способность
насоса к самостоятельной прокачке.
4.2.6. Подсоединение напорно-всасывающего (напорного) рукава к
выходному патрубку
Для подсоединения к выходному патрубку мотопомпы используйте напорно-
всасывающие или напорные рукава соответствующего диаметра, рабочее
давление которых составляет не менее 0,3 МПа.

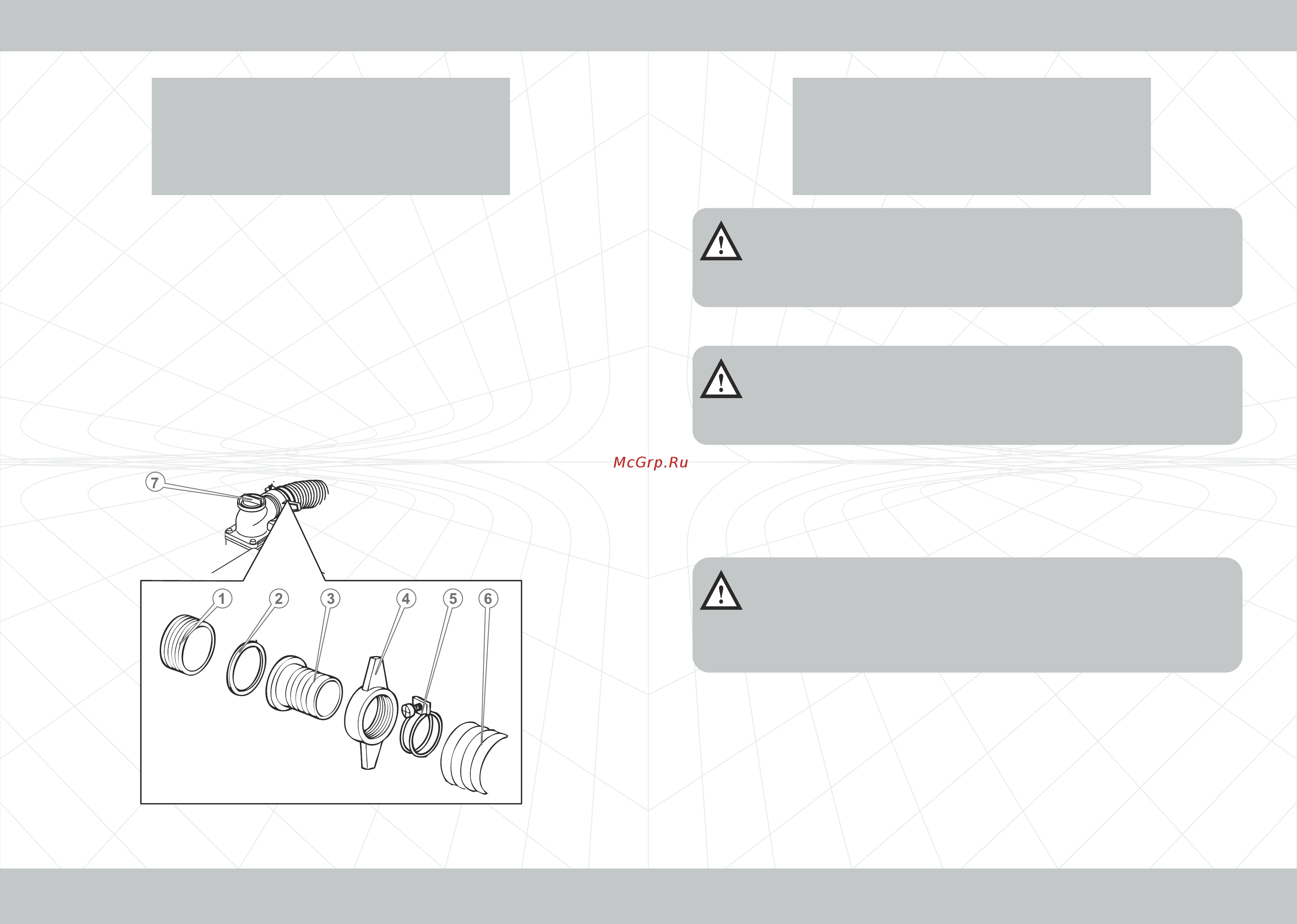

Порядок подсоединения рукава к выходному патрубку мотопомпы изображен
на рисунке 6.
Рисунок 6
4.2.7. Заполнение рабочей камеры насоса водой
Прежде чем запустить двигатель мотопомпы, полностью заполните рабочую
камеру насоса водой. Данная процедура необходима для обеспечения
предварительной самопрокачки водяного насоса. Если не выполнить данное
требование, насос может перегреться и выйти из строя, так как работа насоса без
воды в рабочей камере на протяжении длительного времени приведет к
разрушению сальника крыльчатки.
Порядок заполнения рабочей камеры насоса водой
1. Подсоедините соответствующие требованиям данного руководства рукава к
входному и выходному патрубкам мотопомпы и надежно зафиксируйте.
2. Открутите крышку горловины для заливки воды в насос (7) (см. рисунок 6).
3. Заполните водой рабочую камеру насоса. Уровень воды при заправке должен
быть на уровне нижнего среза выходного патрубка.
4. Плотно закрутите крышку горловины для заливки воды в насос.
Чтобы не вывести изделие из строя, глубина забора и высота
подъема не должны превышать максимально допустимые (см.
раздел 2.2. данного руководства).
Чтобы не вывести изделие из строя, глубина забора и высота
подъема не должны превышать максимально допустимые (см.
раздел 2.2. данного руководства).
ВНИМАНИЕ!ВНИМАНИЕ!
Запрещается запускать двигатель и эксплуатировать
мотопомпу, если в рабочей камере насоса нет воды или ее
уровень недостаточный.
Запрещается запускать двигатель и эксплуатировать
мотопомпу, если в рабочей камере насоса нет воды или ее
уровень недостаточный.
ВНИМАНИЕ!ВНИМАНИЕ!
В том случае, если был осуществлен запуск двигателя
мотопомпы без воды в рабочей камере насоса, немедленно
остановите двигатель и дайте насосу полностью остыть, а
затем залейте воду в рабочую камеру.
В том случае, если был осуществлен запуск двигателя
мотопомпы без воды в рабочей камере насоса, немедленно
остановите двигатель и дайте насосу полностью остыть, а
затем залейте воду в рабочую камеру.
ВНИМАНИЕ!ВНИМАНИЕ!
1.
2.
3.
4.
5.
6.
7.
Выходной патрубок.
Уплотнительная прокладка.
Штуцер.
Гайка штуцера.
Спиральный хомут.
Напорно-всасывающий (напорный) рукав.
Крышка горловины для заливки воды в насос.
1.
2.
3.
4.
5.
6.
7.
Входной патрубок.
Уплотнительная прокладка.
Штуцер.
Гайка штуцера.
Спиральные хомуты.
Водяной фильтр.
Напорно-всасывающий рукав.
