КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ДАННЫЕ КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ДАННЫЕ
2.2. Технические данные
2.1. Комплектация
Рисунок 2
2. КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ДАННЫЕ2. КОМПЛЕКТАЦИЯ, ТЕХНИЧЕСКИЕ ДАННЫЕ
1
12
13
2
3
4
5
6
7
8
9
10
11

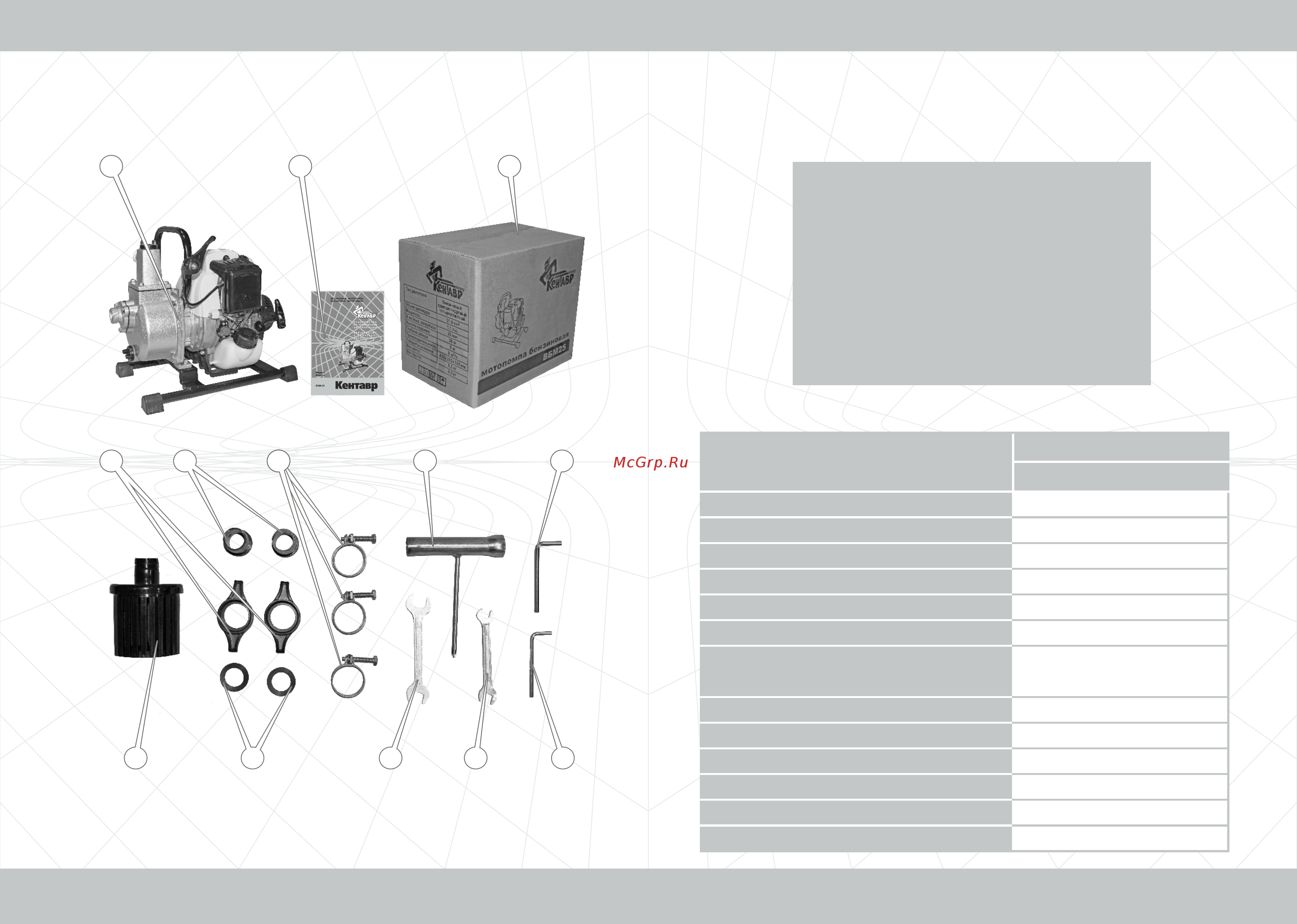

Спецификация к рисунку 2
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Мотопомпа.
Гайка штуцера (2 шт.).
Штуцер (2 шт).
Спиральный хомут (3 шт.).
Т-образный ключ 17х19 мм (комбинация свечного
ключа и отвертки).
Шестигранный ключ 5 мм.
Шестигранный ключ 4 мм.
Рожковый ключ 8х10 мм.
Рожковый ключ 12х14 мм.
Уплотнительная прокладка (2 шт).
Водяной фильтр.
Руководство по эксплуатации.
Упаковка.
Характеристики
Модель
ВБМ-25
Диаметр входного патрубка, мм (дюйм)
25 (1)
Диаметр выходного патрубка, мм (дюйм)
25 (1)
Высота подъема, м
30
Глубина забора, м
8
Максимальная производительность, м³/ч
8
Максимальный диаметр частиц в воде, мм
3
Тип двигателя
бензиновый одноцилиндровый
четырехтактный воздушного
охлаждения
Рабочий объем двигателя, куб. см
31
Мощность двигателя, л.с.
1,1
Тип топлива
бензин А-92
Система запуска
ручной стартер
Емкость топливного бачка, л
1,0
Объем масла в картере, л
0,3
