КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ
2.1. Комплектація

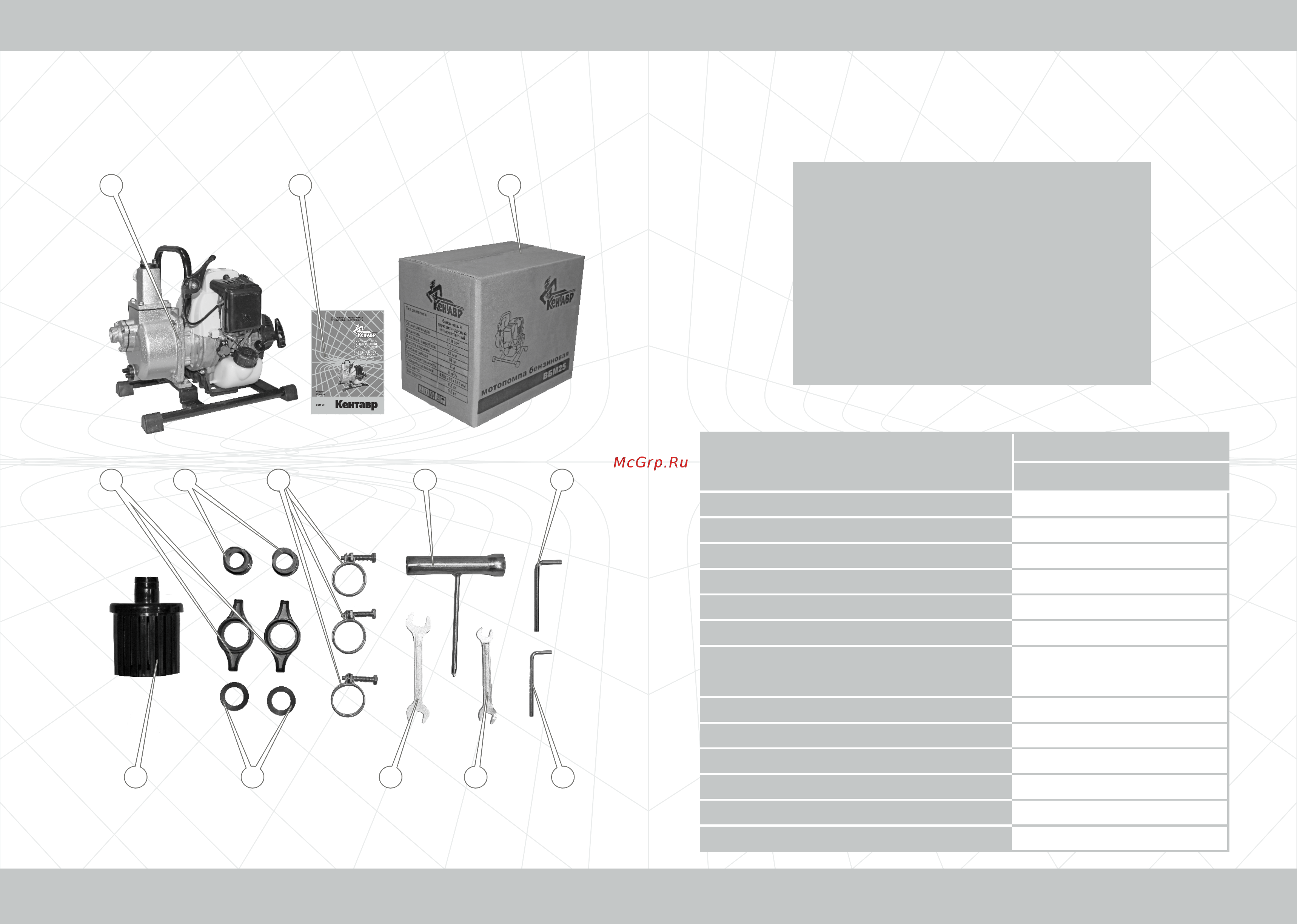

Малюнок 2
2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ 2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ
2.2. Технічні дані
1
12
13
2
3
4
5
6
7
8
9
10
11
Специфікація до малюнка 2
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Мотопомпа.
Гайка штуцера (2 шт.).
Штуцер (2 шт.).
Спіральний хомут (3 шт.).
Т-подібний ключ 17х19 мм (комбінація свічкового
ключа і викрутки).
Шестигранний ключ 5 мм.
Шестигранний ключ 4 мм.
Ріжковий ключ 8х10 мм.
Ріжковий ключ 12х14 мм.
Ущільнювальна прокладка (2 шт.).
Водяний фільтр.
Керівництво з експлуатації.
Упаковка.
Характеристики
Модель
ВБМ-25
Діаметр вхідного патрубка, мм (дюйм)
25 (1)
Діаметр вихідного патрубка, мм (дюйм)
25 (1)
Висота підйому, м
30
Глибина забору, м
8
Максимальна продуктивність, м³/год
8
Максимальний діаметр частинок у воді, мм
3
Тип двигуна
бензиновий одноциліндровий
чотиритактний повітряного
охолодження
Робочий об'єм двигуна, куб. см
31
Потужність двигуна, к.с.
1,1
Тип палива
бензин А-92
Система запуску
ручний стартер
Об'єм паливного бачка, л
1,0
Об'єм масла в картері, л
0,3
