ЕКСПЛУАТАЦІЯ ЕКСПЛУАТАЦІЯ
Якщо водопровідна магістраль складається з декількох рукавів, надійно
з'єднайте рукава між собою і зафіксуйте хомутами. Щоб уникнути підсмоктування
повітря та втрати розрідження у водопровідній магістралі, надійно затягуйте
хомутами всі з'єднання. У разі поганого затягування хомутів знижується
ефективність роботи водяного насоса та здатність насоса до самостійного
прокачування.
4.2.6. Під'єднання напірно-всмоктувального (напірного) рукава до
вихідного патрубка
Для під'єднання до вихідного патрубка мотопомпи використовуйте напірно-
всмоктувальні або напірні рукава відповідного діаметру, робочий тиск яких
становить не менше ніж 0,3 МПа.
Порядок під'єднання рукава до вихідного патрубка мотопомпи зображений на
малюнку 6.

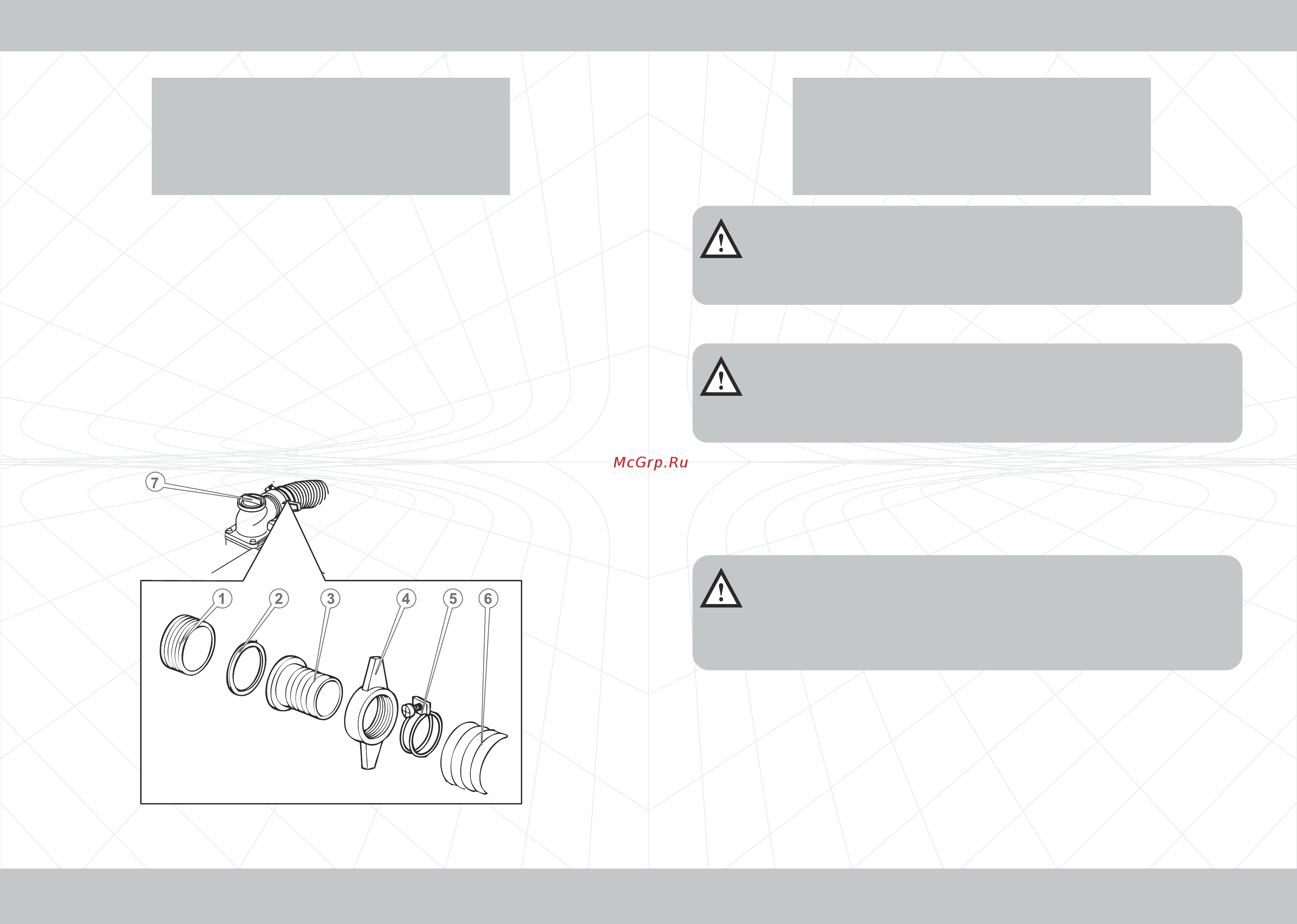

Малюнок 6
4.2.7. Заповнення робочої камери насоса водою
Перш ніж запустити двигун мотопомпи, повністю заповніть робочу камеру
насоса водою. Дана процедура необхідна для забезпечення попереднього
самостійного прокачування водяного насоса. Якщо не виконати дану вимогу,
водяний насос може перегрітися та вийти з ладу, так як робота насоса без води в
робочій камері на протязі тривалого часу призведе до руйнування сальника
крильчатки.
Порядок заповнення робочої камери насоса водою
1. Під'єднайте відповідні вимогам даного керівництва рукава до вхідного і
вихідного патрубків мотопомпи та надійно зафіксуйте.
2. Відкрутіть кришку горловини для заливання води в насос (7) (див. малюнок 6).
3. Заповніть водою робочу камеру насоса. Рівень води під час заправки повинен
бути на рівні нижнього зрізу вихідного патрубка.
4. Щільно закрутіть кришку горловини для заливання води в насос.
Щоб не вивести виріб з ладу, глибина забору та висота підйому
не повинні перевищувати максимально допустимі (див. розділ
2.2. Даного керівництва).
Щоб не вивести виріб з ладу, глибина забору та висота підйому
не повинні перевищувати максимально допустимі (див. розділ
2.2. Даного керівництва).
УВАГА!УВАГА!
Забороняється запускати двигун та експлуатувати мотопомпу,
якщо в робочій камері насоса немає води або її рівень
недостатній.
Забороняється запускати двигун та експлуатувати мотопомпу,
якщо в робочій камері насоса немає води або її рівень
недостатній.
УВАГА!УВАГА!
У тому випадку, якщо був здійснений запуск двигуна мото-
помпи без води в робочій камері насоса, негайно зупиніть
двигун і дайте можливість насосу повністю охолонути, а потім
залийте воду в робочу камеру.
У тому випадку, якщо був здійснений запуск двигуна мото-
помпи без води в робочій камері насоса, негайно зупиніть
двигун і дайте можливість насосу повністю охолонути, а потім
залийте воду в робочу камеру.
УВАГА!УВАГА!
1.
2.
3.
4.
5.
6.
7.
Вихідний патрубок.
Ущільнювальна прокладка.
Штуцер.
Гайка штуцера.
Спіральний хомут.
Напірно-всмоктувальний (напірний) рукав.
Кришка горловини для заливання води в насос.
1.
2.
3.
4.
5.
6.
7.
Вхідний патрубок.
Ущільнювальна прокладка.
Штуцер.
Гайка штуцера.
Спіральні хомути.
Водяний фільтр.
Напірно-всмоктувальний рукав.
