ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

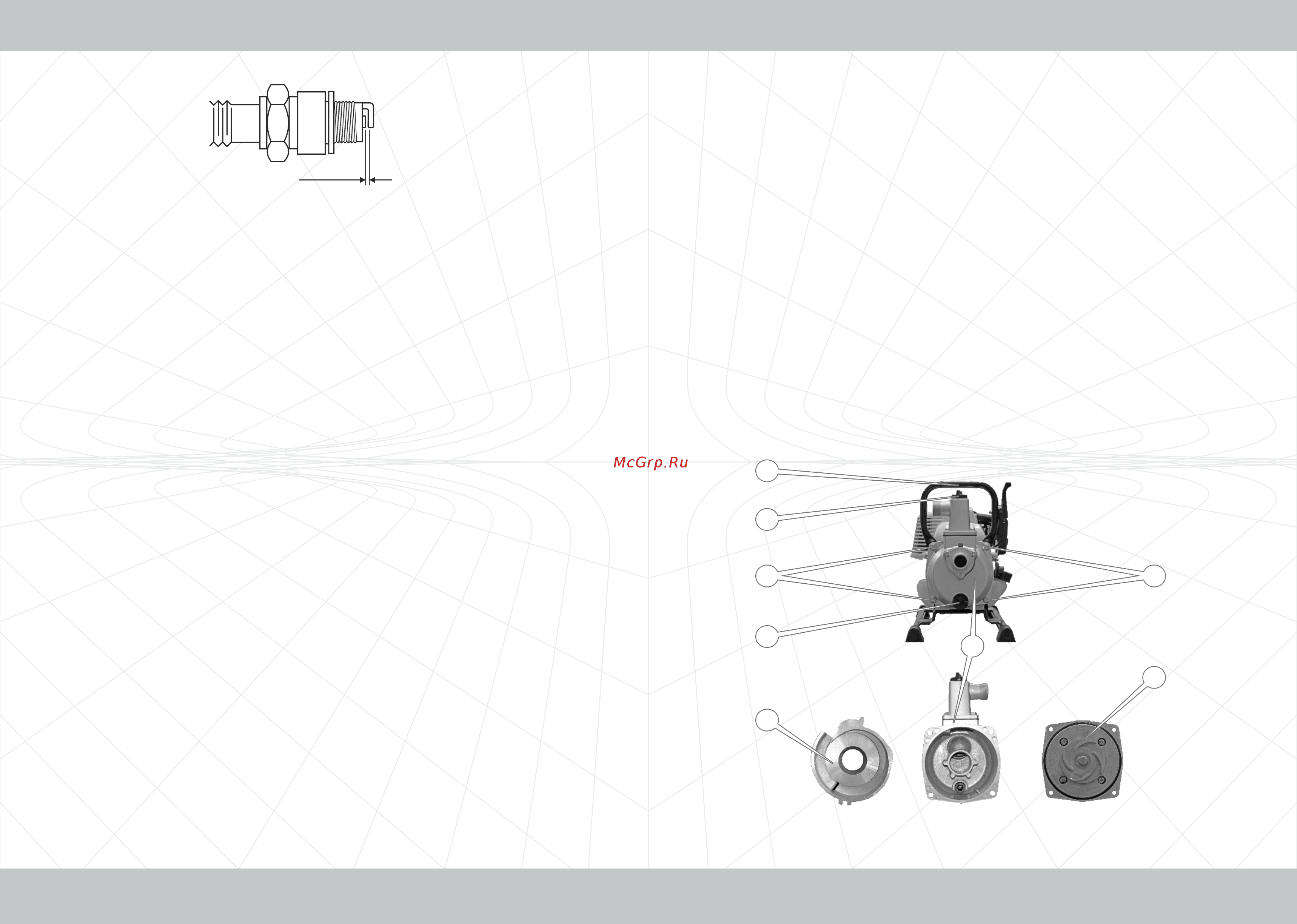

Рисунок 8
5.6. Проверка вентилятора системы охлаждения
Проверяйте целостность крыльчатки вентилятора охлаждения двигателя
(находится за ручным стартером). Отсутствие даже нескольких лопастей
крыльчатки может стать причиной перегрева двигателя. Надломанную или
поломанную крыльчатку немедленно замените.
5.7. Проверка системы зажигания
Проверка корректной работы системы зажигания должна проводиться
квалифицированными специалистами. Обратитесь в сервисный центр по
обслуживанию продукции ТМ «Кентавр».
5.8. Очистка топливного бачка и топливного фильтра
Рекомендуется производить чистку топливного бачка и топливного фильтра
каждые 100 часов или каждые 6 месяцев работы изделия. При необходимости
интервал нужно сократить. Данные меры позволяют увеличить срок службы
топливной системы. Чистить топливный бачок и топливный фильтр необходимо с
использованием бензина.
1. Открутите крышку заливной горловины топливного бачка.
2. Аккуратно извлеките крышку из бачка.
3. Аккуратно извлеките топливный фильтр из топливного бачка, используя
проволочную петлю.
4. Аккуратно отсоедините топливный фильтр от топливопровода.
5. Промойте топливный фильтр в бензине с помощью мягкой щетки.
6. Промойте топливный бачок бензином.
7. Подсоедините топливный фильтр к топливопроводу и аккуратно поместите в
топливный бачок.
8. Надежно закрутите крышку топливного бачка.
5.9. Обслуживание топливопровода
Топливопровод изготовлен из резинотехнических изделий, которые
подвержены влиянию окружающей среды и механических воздействий. Это не
означает, что топливопровод выполнен из плохого материала. У каждого
материала есть свой срок эксплуатации и ему присущи свойства старения.
Топливопровод является важным элементом двигателя, ему следует уделять
повышенное внимание. Для предотвращения возможных утечек топлива следует
производить своевременную проверку состояния топливопровода и, если
необходимо, его своевременную замену.
5.10. Обслуживание насоса (см. рисунок 9)
После окончания работы мотопомпы:
1. Слейте из водяных соединительных рукавов воду.
2. Открутите крышку горловины для заливки воды в насос (3) и пробку слива
воды из насоса (1).
3. Полностью слейте воду из рабочей камеры насоса.
4. Открутите крепежные детали (2), фиксирующие крышку насоса (5) и рукоятку
для переноски (4). Отсоедините рукоятку и крышку.
5. Очистите от грязи и посторонних предметов крышку насоса, крыльчатку (6) и
улитку (7).
6. Проверьте на отсутствие повреждений деталей водяного насоса мотопомпы.
7. Установите переднюю крышку насоса на штатное место и надежно закрутите
крепежные детали.
8. Закрутите пробку слива воды из насоса и залейте в рабочую камеру насоса
чистую воду.
9. Медленно 2-3 раза потяните на себя рукоятку стартера, провернув тем самым
крыльчатку насоса.
10.Открутите пробку слива воды из насоса и полностью слейте воду из камеры
насоса.
11.Закрутите крышку горловины для заливки воды в насос и пробку слива воды из
насоса.
12.Очистите водяной фильтр от грязи и промойте в чистой воде.
Рисунок 9
0,7-0,8 мм
1
2
3
4
7
5
2
6
