62 63
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
Малюнок 8
5.6. Перевірка вентилятора системи охолодження
Перевіряйте цілісність крильчатки вентилятора охолодження двигуна
(знаходиться за ручним стартером). Відсутність навіть декількох лопатей
крильчатки може стати причиною перегріву двигуна. Надламану або поламану
крильчатку негайно замініть.
5.7. Перевірка системи запалювання
Перевірка коректної роботи системи запалювання повинна проводитися
кваліфікованими фахівцями. Зверніться до сервісного центру з обслуговування
продукції ТМ «Кентавр».
5.8. Очищення паливного бачка та паливного фільтра
Рекомендується проводити очищення паливного бачка і паливного фільтра
кожні 100 годин або кожні 6 місяців роботи виробу. У випадку необхідності
інтервал потрібно скоротити. Дані заходи дозволяють подовжити термін служби
паливної системи. Очищувати паливний бачок і паливний фільтр необхідно з
використанням бензину.
1. Відкрутіть кришку заливної горловини паливного бачка.
2. Акуратно вилучіть кришку з бачка.
3. Акуратно дістаньте паливний фільтр з паливного бачка, використовуючи
дротяну петлю.
4. Акуратно від'єднайте паливний фільтр від паливопроводу.
5. Промийте паливний фільтр в бензині за допомогою м'якої щітки.
6. Промийте паливний бачок бензином.
7. Під'єднайте паливний фільтр до паливопроводу і акуратно помістіть в
паливний бачок.
8. Надійно закрутіть кришку паливного бачка.
5.9. Обслуговування паливопроводу
Паливопровід виготовлений із гумотехнічних виробів, які схильні до впливу
навколишнього середовища і механічних впливів. Це не означає, що
паливопровід виготовлений із низькоякісного матеріалу. У кожного матеріалу є
свій термін експлуатації і йому притаманні властивості старіння. Паливопровід є
важливим елементом двигуна, тому йому слід приділяти підвищену увагу. Для
запобігання можливому витоку палива, необхідно здійснювати своєчасну
перевірку стану паливопроводу і, якщо необхідно, його своєчасну заміну.

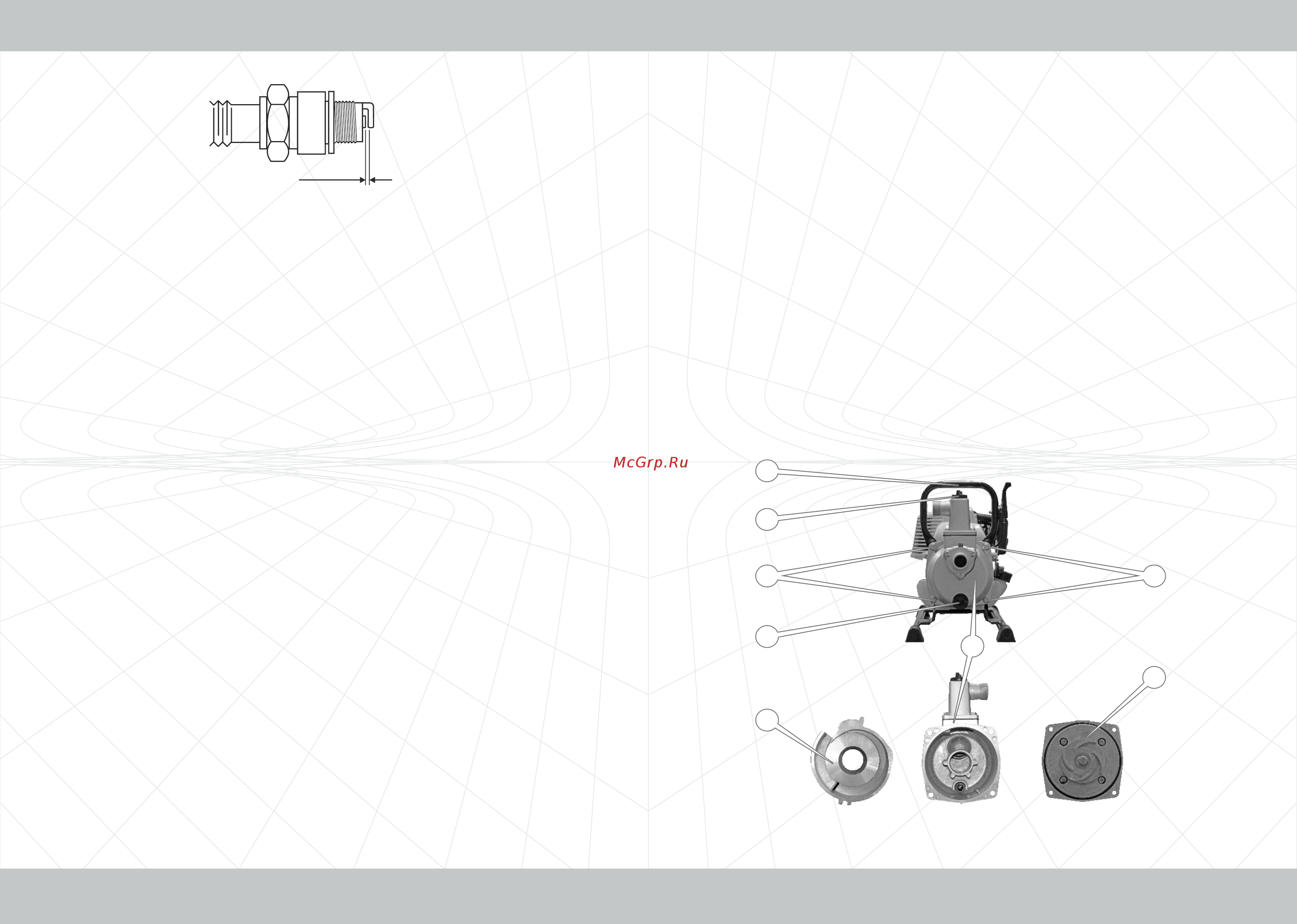

5.10. Обслуговування водяного насоса (див. малюнок 9)
Після закінчення роботи мотопомпи:
1. Злийте з водяних з'єднувальних рукавів воду.
2. Відкрутіть кришку горловини для заливання води в насос (3) і пробку зливання
води з насоса (1).
3. Повністю злийте воду з робочої камери водяного насоса.
4. Відкрутіть кріпильні деталі (2), які фіксують кришку насоса (5) і рукоятку для
перенесення (4). Від'єднайте рукоятку та кришку.
5. Почистіть від бруду і сторонніх предметів кришку насоса, крильчатку (6) і
равлика (7).
6. Перевірте на відсутність пошкоджень деталей водяного насоса мотопомпи.
7. Встановіть передню кришку насоса на штатне місце і надійно закрутіть
кріпильні деталі.
8. Закрутіть пробку в отвір для зливання води з водяного насоса і залийте в
робочу камеру насоса чисту воду.
9. Повільно 2-3 рази потягніть на себе рукоятку стартера, провернувши тим
самим крильчатку насоса.
10.Відкрутіть пробку отвору для зливання води з насоса і повністю злийте воду з
камери насоса.
11.Закрутіть кришку горловини для заливання води в насос і пробку отвору для
зливання води з насоса.
12.Почистіть водяний фільтр від бруду і промийте в чистій воді.
Малюнок 9
0,7-0,8 мм
1
2
3
4
7
5
2
6
