(1) При протяжке трубопровода и электропроводки слева
или справа от внутреннего блока по мере необходимости
отрежьте заделанные концы от шасси (Рис.10)
1)
При протяжке только электропроводов
отрежьте заделанные концы 1.
2)
При протяжке и электропроводов и труб
отрежьте заделанные концы 1 и 2.
(2) Извлеките трубки из корпуса, оберните электрический
провод, водопровод лентой и протяните их через
трубопроводное отверстие (Рис.11)
(3) Зацепите два монтажных отверстия внутреннего блока
на верхние петли задней панели и проверьте их
прочность. (Рис. 12)
10. Установка соединительной трубы
(1) Подсоедините трубы к соответствующим
соединительным муфтам.
(2) Вставьте гайку, пружинную шайбу, шайбу,
уплотнительное кольцо последовательно по длине трубы близко
друг к другу на расстоянии 6-7 мм от уплотнительного кольца до
конца трубы.
(3) Закрутите раструбную гайку рукой, после чего
затяните ее при помощи гаечного ключа и ключа с регулируемым
крутящим моментом.
(4) Если предусмотрено производителем, соединительная
труба должна быть установлена в месте надежного соединения.
Примечание: Сперва подсоедините
соединительную трубу к фанкойлу, а затем к
соединительной трубе; следите за образованием
изгиба, чтобы не повредить соединительную трубу;
не затягивайте стяжную гайку слишком туго, иначе
это может привести к утечке.
Конец трубки для поступающей воды
Впуск воды
Обертывание
лентой
Сливной шланг
Сторона
выпуска
воды
Изоляция
трубок для
выпуска воды

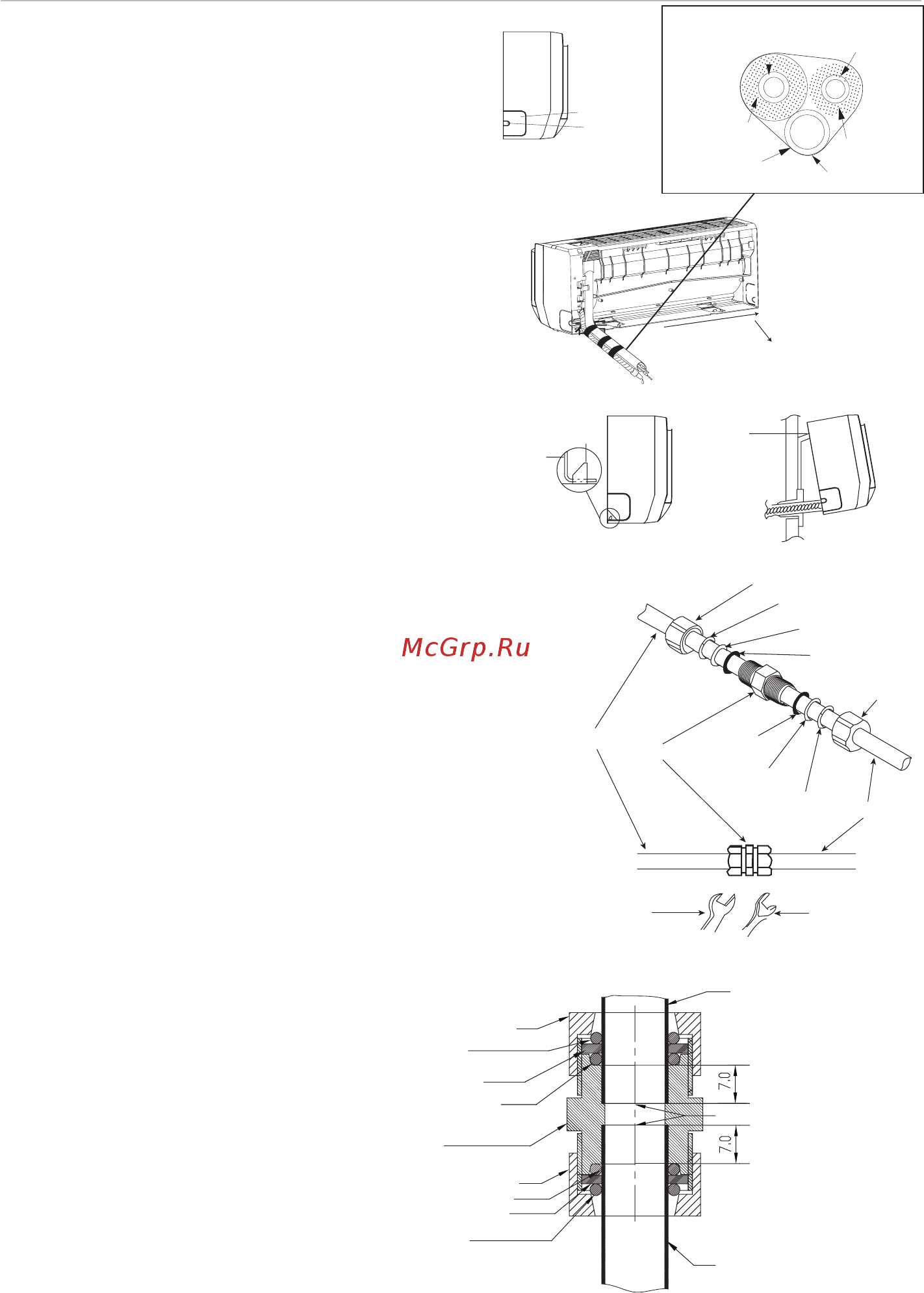

Рис.10
Крепление крюка
Монтажная
пластина
Монтажная
планка
Рис.11
Задняя левая сторона
Левая сторона
Рис.12
Заделанные
концы 2
Заделанные
концы 1
Рис.13
Труба фанкойла
Уплотнительное кольцо
Гаечный ключ
Ключ с регулируемым
крутящим моментом
Уплотнительное кольцо
Шайба
Шайба
Пружинная шайба
Пружинная шайба
Гайка
Гайка
Соединительная труба
Соединительная труба
Труба фанкойла
Уплотнительное
кольцо
Уплотнительное
кольцо
Перед установкой две трубы должны быть
затянуты соединительной гайкой.
Убедитесь, что осталось расстояние
равное 6-7 мм
Убедитесь, что осталось расстояние
равное 6-7 мм
Шайба
Шайба
Пружинная шайба
Пружинная шайба
Гайка
Гайка
Соединительная труба
Соединительная
гайка
Рис.14
