Кассетный фанкойл

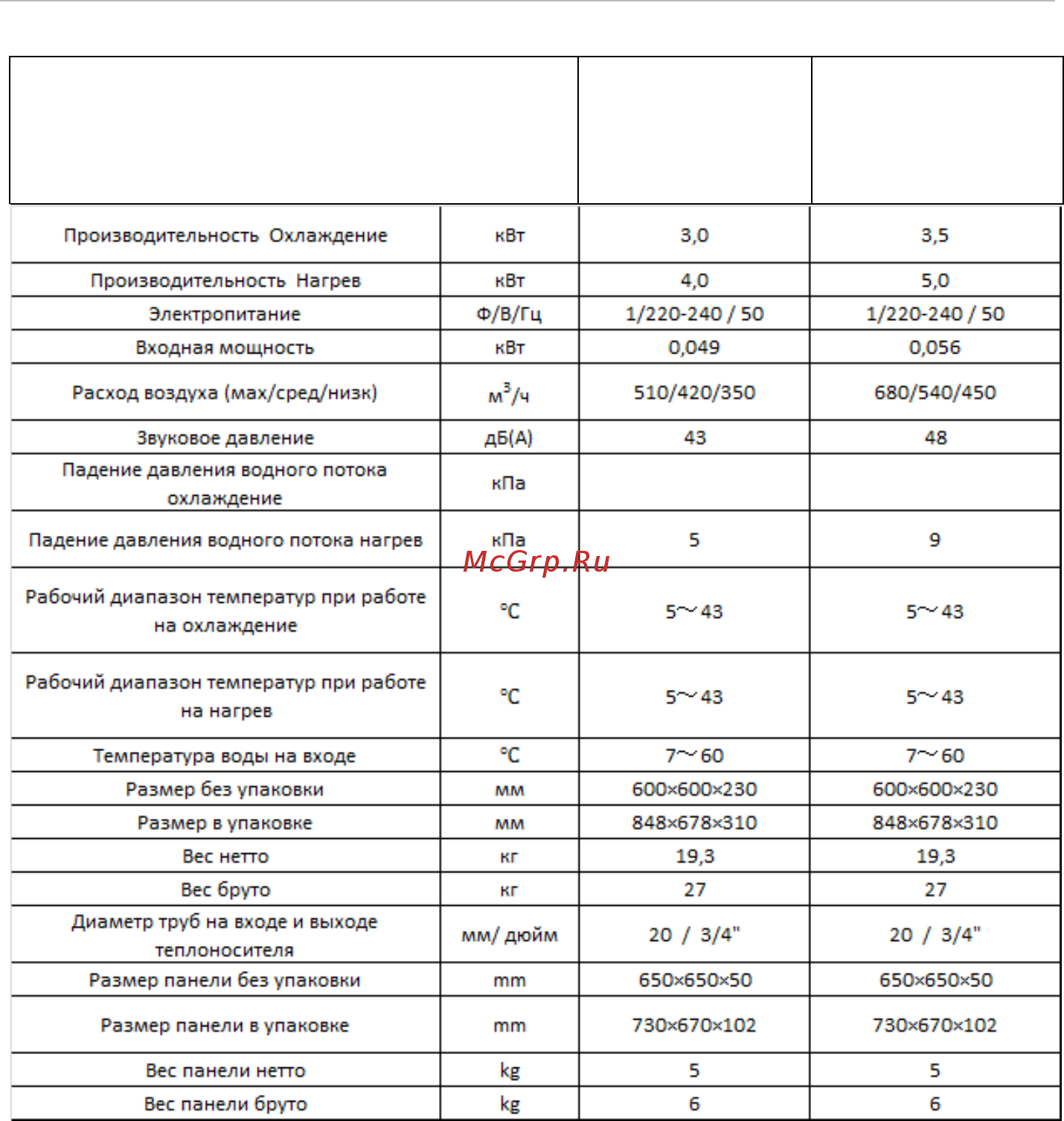

6 Технические характеристики
Модель
AFP-51XD-E
AFP-51XDS-E
AFP-51XDM-E
AFP-51XDSM-E
AFP-68XD-E
AFP-68XDS-E
AFP-68XDM-E
AFP-68XDSM-E
Данные, приведенные в таблице, могут быть изменены без уведомления заказчиков;
точные параметры Вашего блока указаны на заводской табличке.
Фанкойл предназначен для установки в помещении. Температура окружающей среды от 5°C до 43°
C, рабочая температура воды составляет от 7°C до 60°C.
А-взвешенный уровень звукового давления составляет ниже 70 дБ.
Эффективность работы теплообменника проверяется следующим образом:
1)
Холодопроизводительность: воздух 27°C DB, 19,5°C WB, температура воды: вход 7°С, выход 12°С.
2)
Теплопроизводительность: воздух 21°C DB, температура впускаемой воды 60°C, объем воды
потока такой же, как при холодопроизводительности.
3) Уровень звуковой мощности соответствует ISO 5151. Уровень звукового давления рассчитывается по
оттоку воздуха в 1 м и расстоянии в 1 м. Испытание на шум проводится на заводе.
DB/WB (сухой/смоченный термометр)
43
