КАССЕТНЫЙ ФАНКОЙЛ
5.2 Установка блока

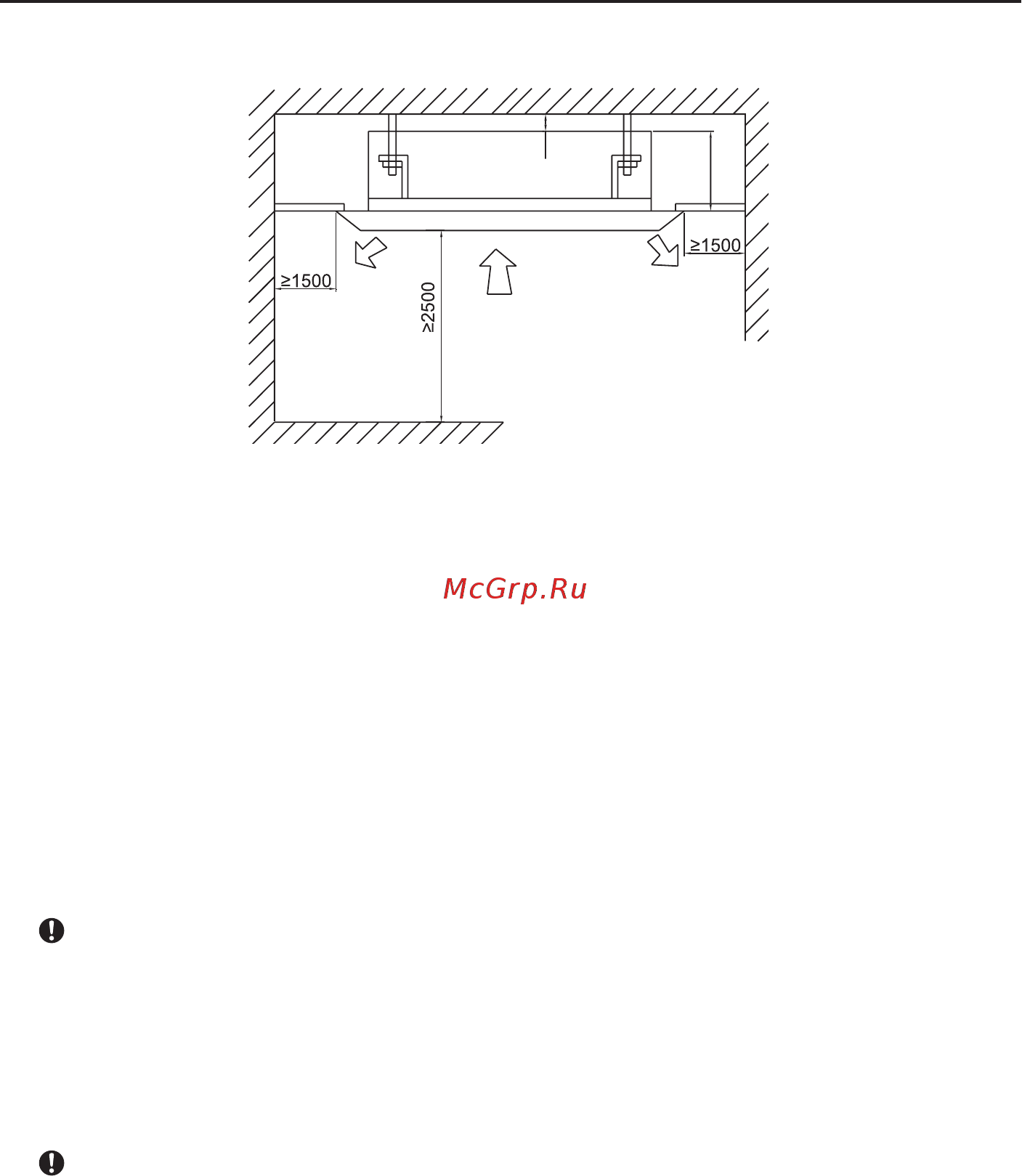

(1) Схема размещения (Рис.5).
H
>20
Блок: мм
Рис.5
(2) Выбор места
1)
Не помещайте никаких объектов у выхода воздуха из фанкойла, так чтобы кондиционированный
воздух мог распространяться по всему помещению.
2) Убедитесь, что установка соответствует требованию схемы размещения.
3)
Выбирайте место, которое выдерживает четырехкратный вес внутреннего блока, и не будет
увеличивать шум и вибрации.
(4) Убедитесь, что комнатный блок установлен надежно и горизонтально.
(5) Выбирайте место, на котором легко отвести конденсат и легко осуществить подсоединение к
наружному блоку.
(6) Обеспечьте достаточно места для обслуживания блока и убедитесь, что расстояние от блока до
земли не менее 2500 мм.
(7) Убедитесь, что резьба болта подвески выдерживает четырехкратный вес внутреннего блока, в
противном случае необходимо усилить болты подвески.
На теплообменнике и водяном насосе будет собираться много грязи и пыли, если фанкойл
установлен в столовой или на кухне, что сократит мощность самого теплообменника и приведет к утечке
воды и ненормальной работе водяного насоса. После очистки должны быть приняты следующие меры:
1) Убедитесь, что вытяжка над плитой имеет достаточную мощность для забора пыли и сажи.
2) Во избежание загрязнения фанкойла, устанавливайте его вдали от столовой или кухни.
Важные примечания
Для гарантии хорошей производительности, фанкойл должен быть установлен специалистом в
соответствии с данным руководством.
50
