КАССЕТНЫЙ ФАНКОЙЛ

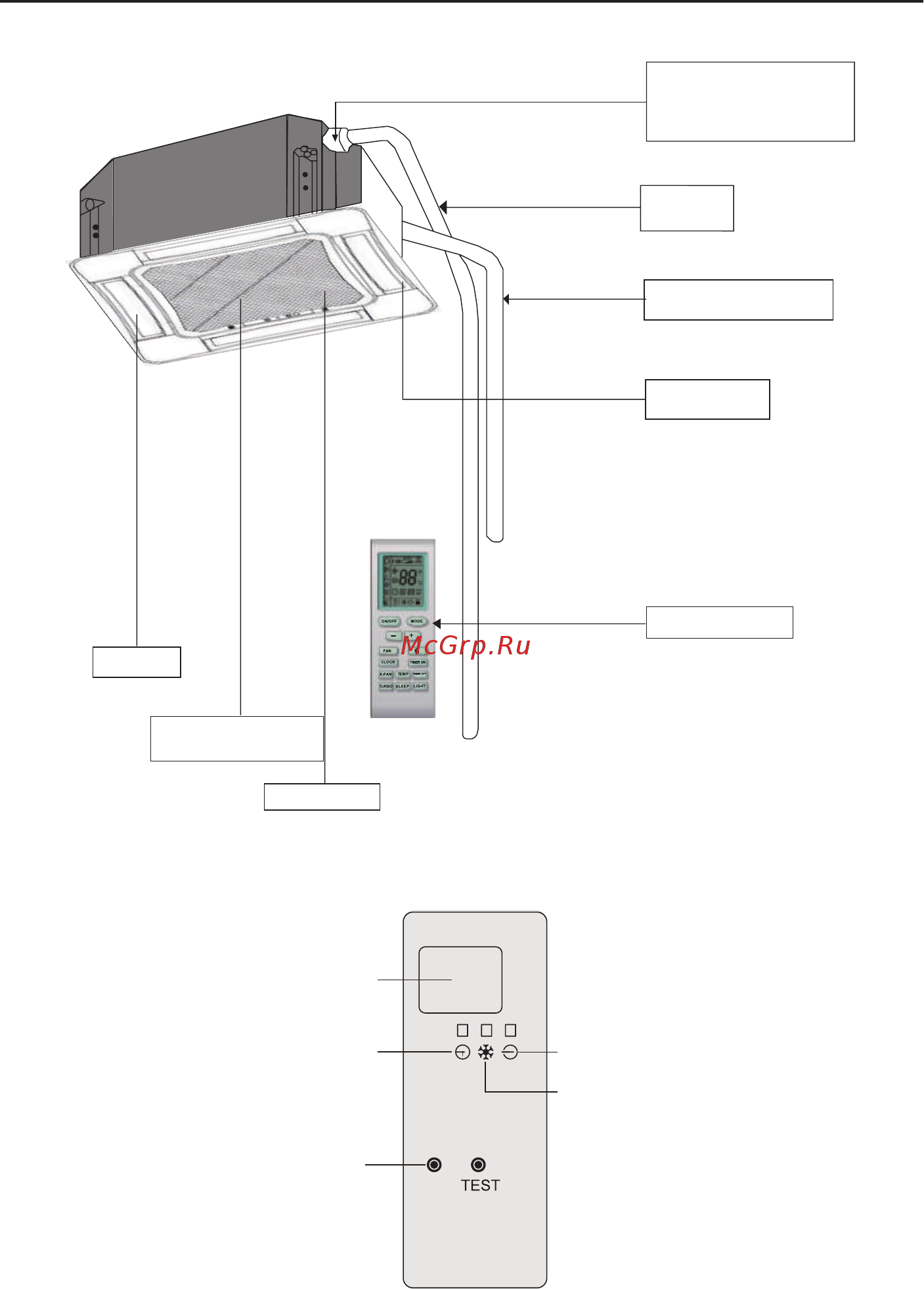

3 Наименование и назначение каждого элемента
Пульт ДУ
Воздухозаборная
решетка
Встроенный воздушный
фильтр для удаления пыли
и грязи
Выход
воздуха
Трудопровод хладагента и
электрические соединительные
провода
Дренажная
труба
Встроенное дренажное
устройство. При охлаждении из
комнатного блока удаляется
конденсирующая вода
Рис.1
4 Передняя панель
Приемник
сигнала
Таймер и Сон
(индикатор желтого
цвета)
Кнопка
АВТО
Питание/Работа (индикатор красного и белого цвета)
Охлаждение
AUTO
AT01
Направляющие
воздушного потока
48
