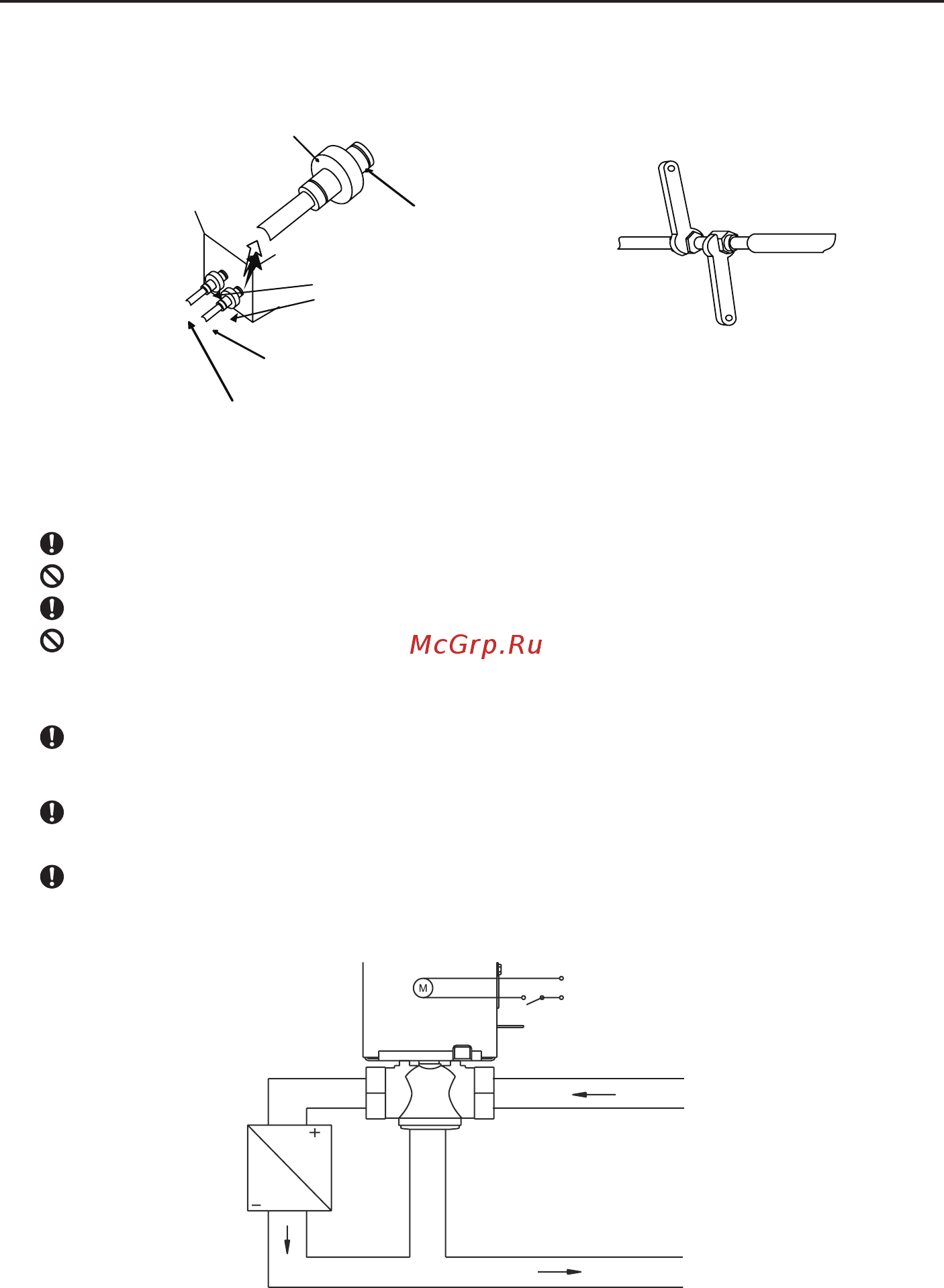

КАССЕТНЫЙ ФАНКОЙЛ
(3) Изолируйте трубу, как показано на Рис. ниже.
Используйте уплотнители для обертывания соединений труб и изоляции.
Гаечный ключ
Ключ с регулирующим
крутящим моментом
Труба выхода воды
Труба входа воды
Изоляция
фиттингов
(поставляется)
Хомут
Уплотнитель среднего размера
(оберните им соединения)
Рис.15 Рис.16
8 Клапан с электроприводом
Все блоки должны быть оборудованы клапаном с электроприводом.
При отсутствии такого клапана, в блоке может наблюдаться утечка воды.
Оберните трубу теплоизоляционным материалом, чтобы предотвратить образование конденсата.
Запрещается прямая привязка провода водяного клапана с медной трубой, так как это может
привести к короткому замыканию или даже утечке тока. Правильным будет протянуть провод с
водяным клапаном через трубчатый рукав, а затем переплести их.
В комплекте с устройством клапан с приводом не поставляется. Пользователям необходимо
приобрести его самим.
8.1 Технические и эксплуатационные инструкции
Клапан с приводом, используемый для блока может иметь 2 или 3 оборота закрутки.
Его использование должно соответствовать всей системе фанкойла.
Рисунки в данном руководстве могут отличаться от рисунков на реальном устройстве.
Принцип работы клапана с электроприводом (Рис.17).
Источник питания
Переключатель
Перепускная труба
Вход воды
Фанкойл
Выход воды
Рис.17
55
