КАССЕТНЫЙ ФАНКОЙЛ
Если шнур питания поврежден, он должен быть заменен производителем или сервисным центром
во избежание возникновения аварийных ситуаций.
После установки трубки воды и клапана с электроприводом, подключите провод клапана к блоку,
как показано на Рис.19.
10.1 Подключение блока и контроллера
(1) Устройство должно быть установлено в соответствии с местными правилами.
Примечание: Данная схема используется только для ссылки. Точная схема нанесена на
приобретенных Вами блоках

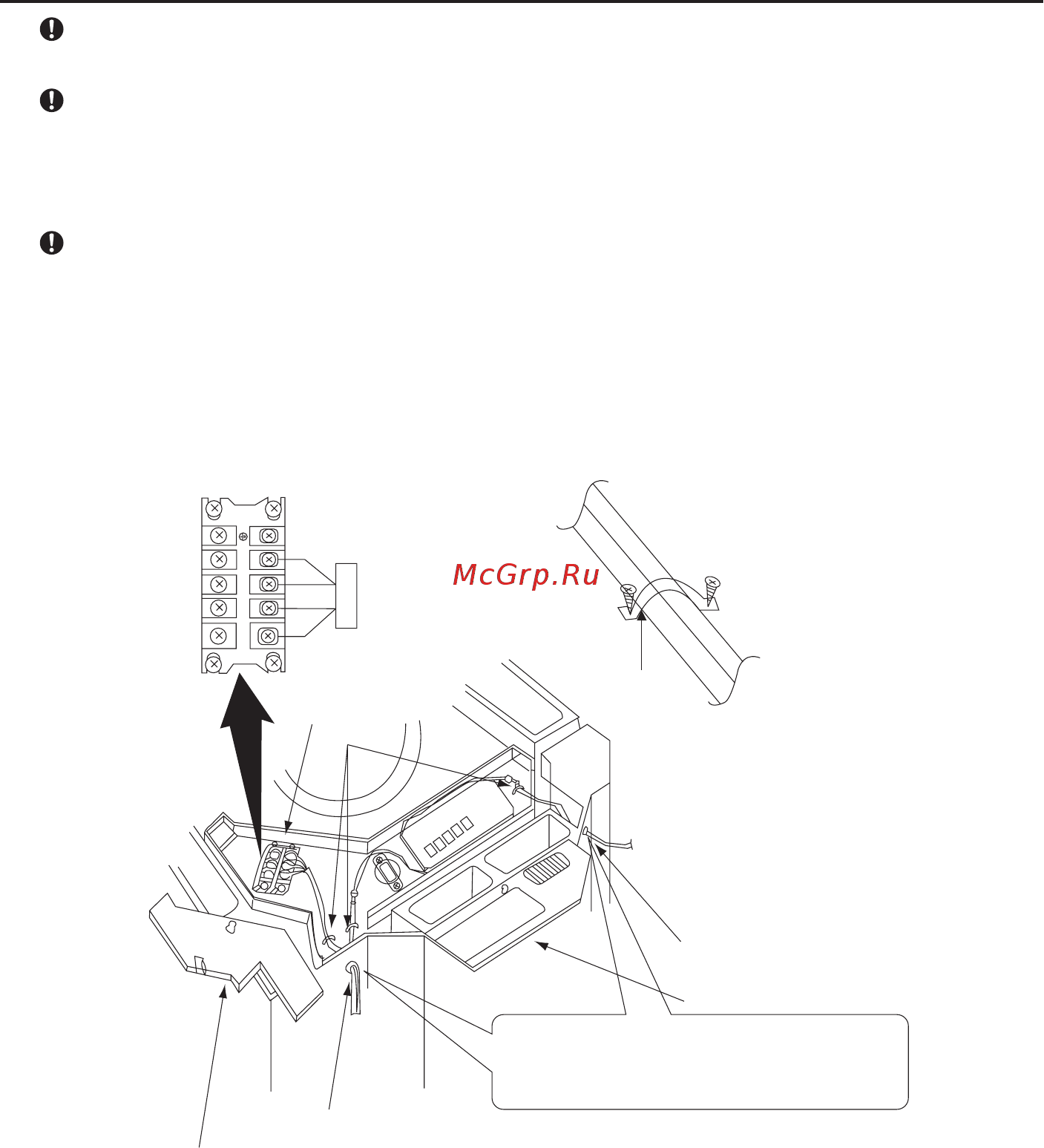

1) Снимите крышку коробки блока управления (1), проденьте провода через прорезиненные
отверстия I и присоедините в соответствии со «СХЕМОЙ ПОДКЛЮЧЕНИЯ», затем закрепите их
хомутами (рис. 25-26).
2) После надежного соединения труб, клапана с электроприводом, впускной и выпускной трубки воды,
запустите водяной насос наружного блока, чтобы проверить его на наличие утечки.
Резиновая втулка I
Крышка коробки блока управления (1)
Резиновая втулка II
Хомут
Крышка коробки блока управления (2)
Во избежание утечек здесь необходимо провести уплотнение
YV YV L
N
Клеммная плата с
питанием
Рис.25
Хомут
58
