12.1 Работа в тестовом режиме (с беспроводным пультом ДУ)
12.1 .1 Перед проведением испытаний
(1)
Не включайте подачу электропитания до тех пор, пока установка не будет полностью завершена.
(2) Электрические провода должны подключаться правильно и надежно.
(3) Отсечные вентили соединительных труб должны быть открыты.
12.1.2
Метод тестовых испытаний
(1) Включите питание, нажатием кнопки ВКЛ/ВЫКЛ на пульте дистанционного управления для запуска
тестового испытания.
(2) Нажмите кнопку ТУРБО не менее 3х раз в течении 5 секунд. Вы запустили тестовое испытание.
(3) При помощи пульта ДУ можно проверить работу таких режимов как Охлаждение, Обогрев, Вентилятор,
Осушение.
(4) Нажав кнопку ВКЛ/ВЫКЛ на пульте ДУ, Вы можете покинуть режим Проверки.
(5) В течении 5 минут,устройство выйдет из режима Проверка автоматически, без нажатия какой-либо
кнопки.
(6) Выключите фанкойл, нажав кнопку ВКЛ/ВЫКЛ на пульте ДУ.

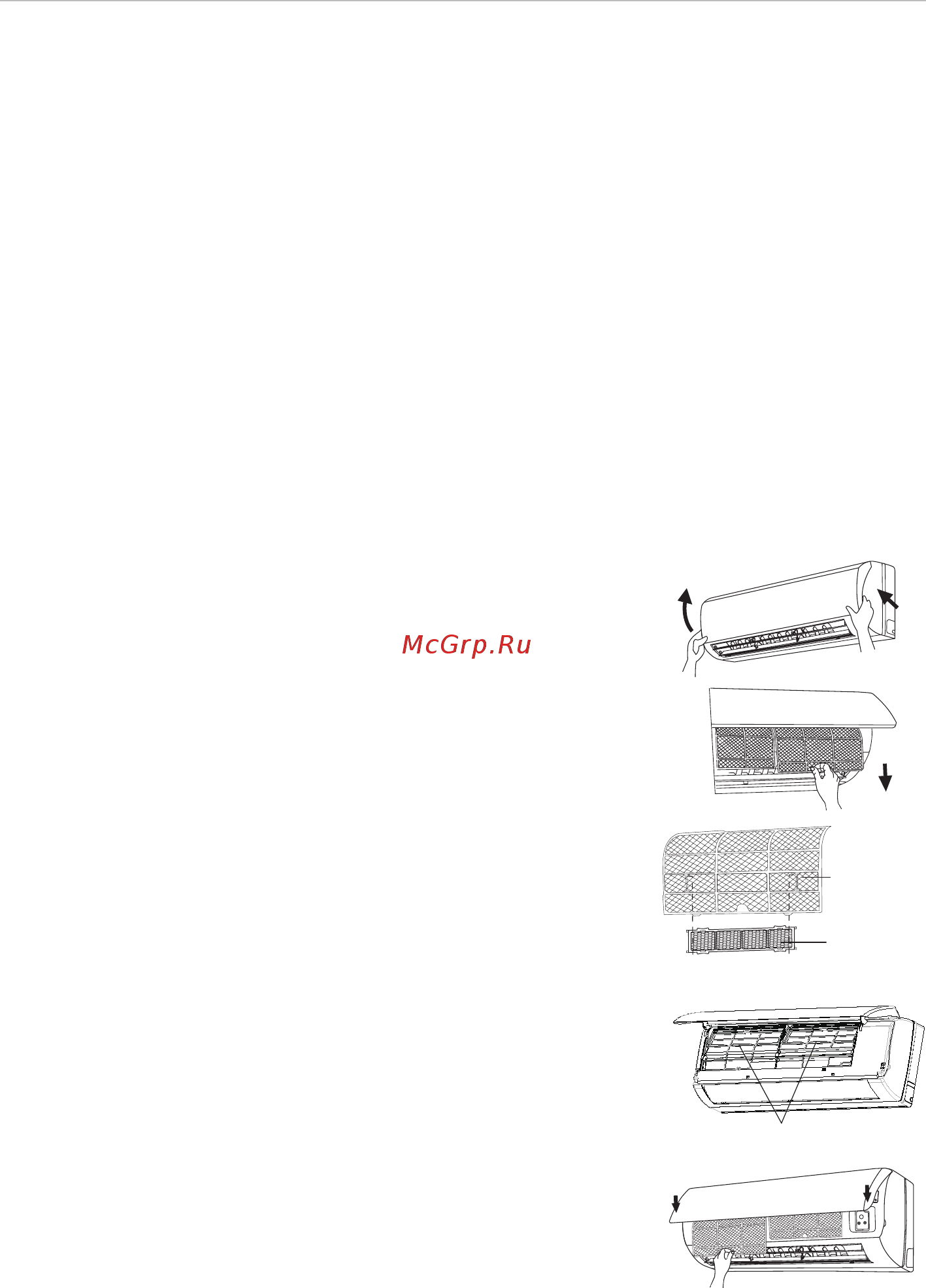

12.2 Установка и обслуживание фильтров (дополнительно)
●
Инструкция по установке
(1) Потянуть панель за углы с двух концов передней панели по
направлению стрелок. Затем потяните воздушный фильтр вниз, чтобы извлечь
его. (Рис.19)
(2) Поместите полезный фильтр на воздушный фильтр (Рис. 20).
Если воздушный фильтр не может быть установлен, закрепите полезный
фильтр на лицевой поверхности. (Рис. 21)
(3) Установите воздушный фильтр вдоль направления стрелки (Рис. 22), а
затем закройте крышку панели.
●
Чистка и обслуживание.
Извлеките полезный фильтр перед чисткой и установите его обратно
после чистки в соответствии с инструкцией по установке.Обратите особое
внимание, что фильтр с ионами серебра нельзя очищать водой, в то время как
фильры с активированным углем, фотокаталитические, низкотемпературные,
формальдегидные, режекторные или фильтры против клещей можно, но
только не с помощью жесткой кисти. Сушат такие фильтры как в тени, так и на
солнце. Вытирать такие фильтры запрещено.
●
Срок службы
(1) В нормальных условиях полезный фильтр может прослужить около 1
года.Что касается фильтр с ионами серебра, их срок службы истекает,
когда поверхность становится черного (зеленого) цвета.
(2) Данная дополнительная инструкция предусмотрена для фанкойлов, в
комплект которых входит полезный фильтр. Если изображение,
представленное здесь отличается от реального товара, последний будет иметь
преимущественную силу. Количество полезных фильтров основывается на
фактической доставке.
Рис.19
Рис. 20
Рис. 21
Рис.22
Воздушный фильтр
Полезный фильтр
Полезный фильтр
19
