КАССЕТНЫЙ ФАНКОЙЛ

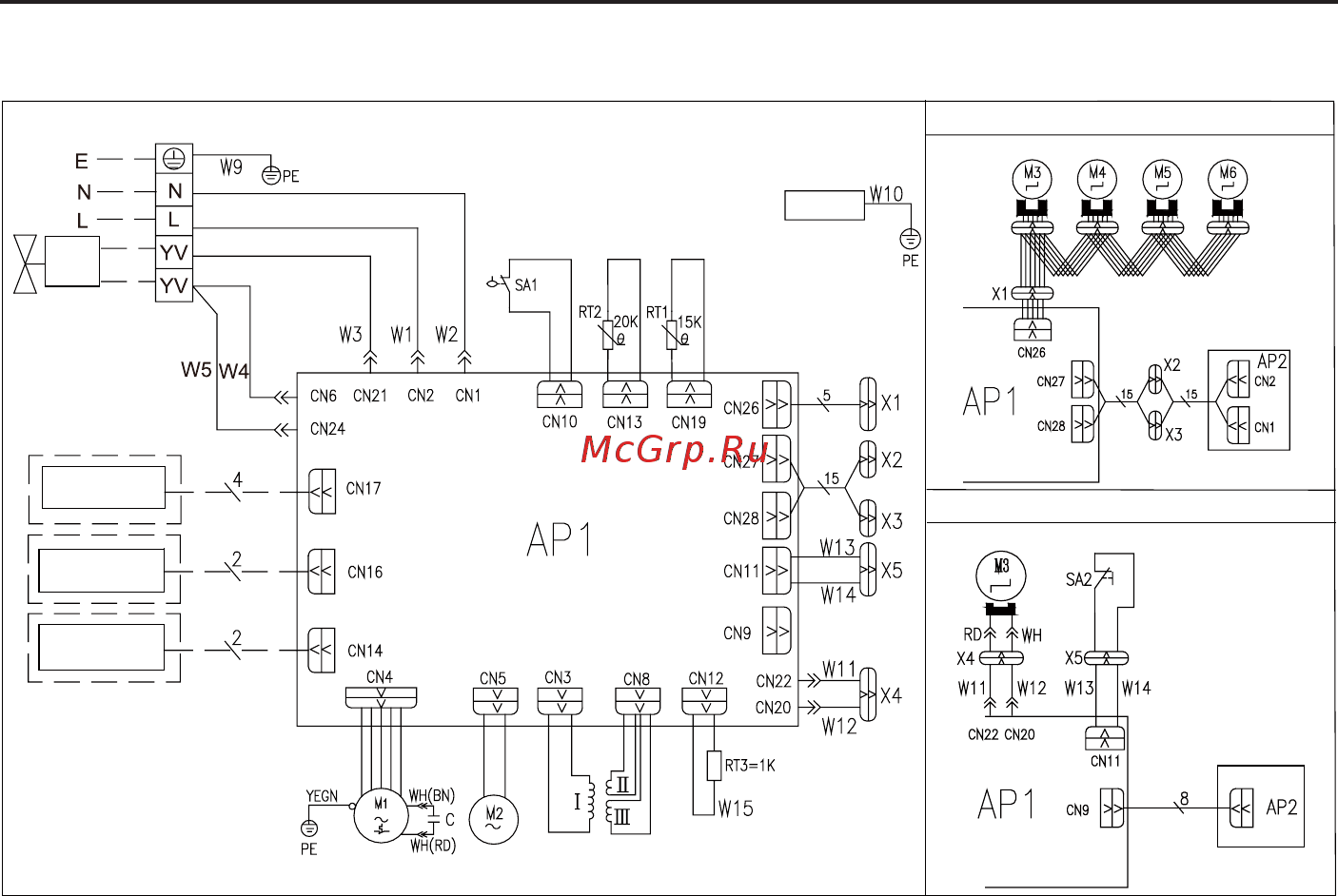

Рис.26
Внимание:
Проводной контроллер, система дистанционного управления и управления заслонкой являются
дополнительными принадлежностями.
Максимальная мощность выходного сигнала CN6 или CN24 водяного клапана - 5A.
Пунктирные линии предназначены для подключения полей.
10 Установка панели
Примечание: Фанкойл может быть оснащен панелями AT01 или ATB03.
1. Ус
тановите панель на корпус комнатного блока. При этом подберите положение
двигателя поворотной заслонки как показано на Рис. 27 (панели в положении у трубопровода).
2.
Установите д
ек
оративную панель.
(
1) Временно подвесьте защелку, которая расположена на панели с противоположной
с
тороны двигателя поворотной заслонки, на крючок комнатного блока. (2 позиции)
(2) Временно подвесьте остальные две защелки на крючки на боковине комнатного блока.
При этом не позволяйте, чтобы провод, ведущий к двигателю поворотной заслонки, зацепился за
уплотняющие материалы.
(3) Завинтите все четыре винта с шестигранной головкой, расположенные снизу защелок,
приблизительно на 15 мм (панель приподнимется).
(4) Выровняйте панель путем поворота ее в направлении, указанном стрелкой на Рис. 28
так, чтобы проем в потолке был полностью закрыт.
(5) Завинтите винты до тех пор, пока толщина уплотнительного материала между панелью
и корпусом комнатного блока не уменьшится до 5~8 мм.
Питание
Клеммная плата
Водяной
клапан
Переключатель
жидкости
Датчик
темп. трубы
Датчик темп.
воздуха в помещ.
Испари-
тель
Проводной конт
роллер
Пульт ДУ
Управление
заслонкой
Двигатель вентилятора Двигатель насоса Трансформатор
Тип подключения 1
Двигатель жалюзей
Тип подключения 2
Двигатель жалюзей
Концевой выключатель
59
