Aeronik AFP-170WAS-R [90/104] Installation instructions
![Aeronik AFP-170WAS-R [90/104] Installation instructions](/views2/1264121/page90/bg5a.png)
Проводной контроллер XK26
3 Инструкции по установке

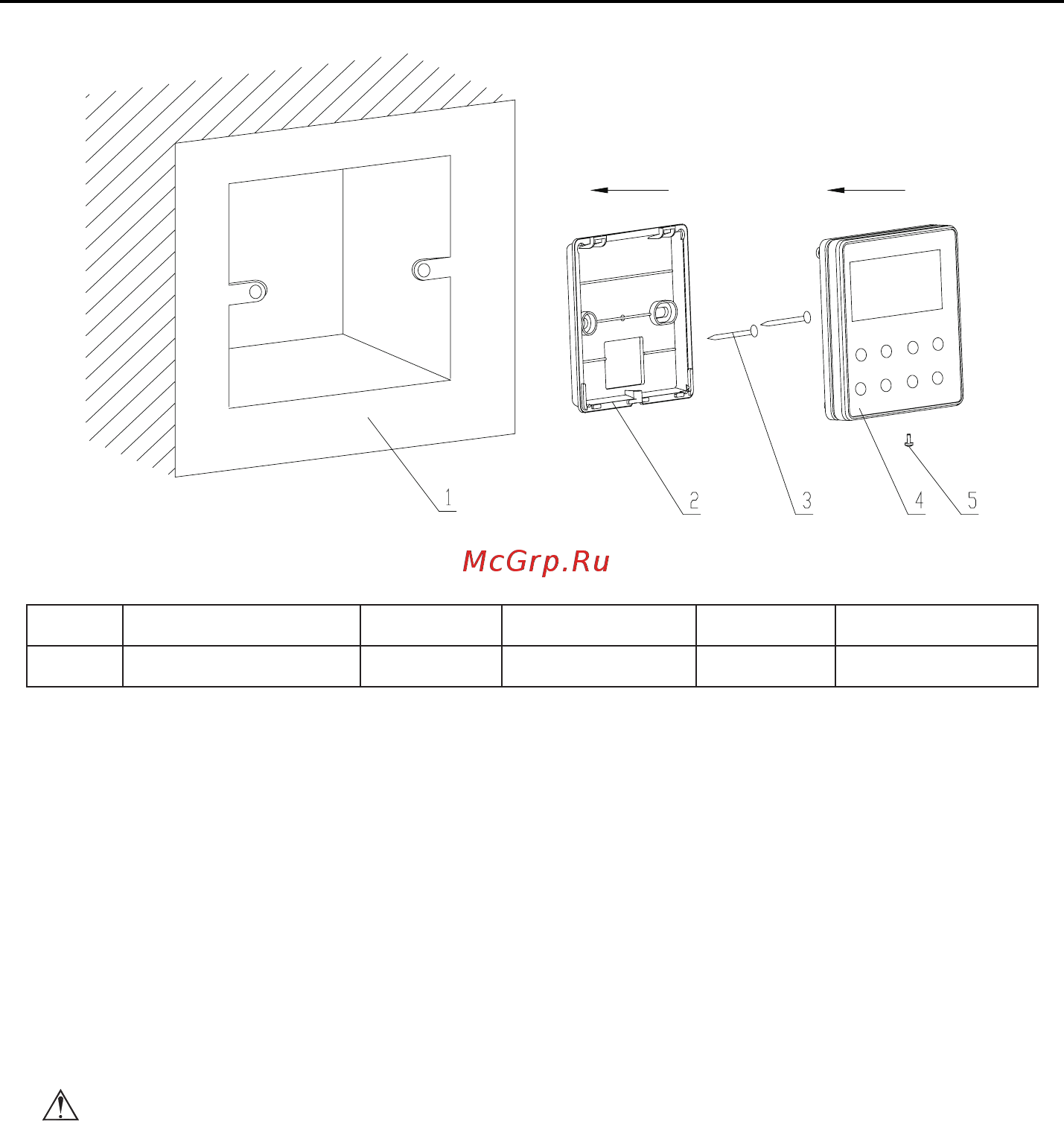

Рис.4 Установка проводного контроллера
№ 1 2 3 4 5
Название Основание
Опорная
прокладка
Болт M4X25
Передняя
панель
Болт ST2.2X6.5
На Рис.4 изображена установка проводного контроллера. Пожалуйста, следуйте инструкциям по
установке.
a. Отключите электропитание проводов, встроенных в стены. Не допускается никаких
действий с электричеством.
b. Подключите сигнальную линию к 4-контактному разъему на плате внутреннего блока.
c.
Закрепите опорную прокладку проводного пульта управления на стене с помощью болтов
M4х25.
d. Вытяните 4-проводной двужильный шнур из монтажного отверстия на стене и запустите
его через прямоугольное отверстие на опорной прокладке проводного пульта управления.
e.
Установите лицевую панель и опорную прокладку, используя болты ST2.9х6.
Примечание
Убедитесь, что линия связи подключена к соответствующему порту, в противном случае это
приведет к отказу связи.
①
Линии связи (проводного контроллера) и линии электропередачи должны быть
разделены с минимальным расстоянием 20 см, в противном случае это может привести к
неисправности связи.
②
Предположим, что фанкойл установлен там, где имеют место электромагнитные помехи, тогда
линия связи проводного контроллера должна быть защищена двужильным шнуром.
90
