Руководство пользователя ИБП 8 - 15 кВА,
выход 230 Вт 50/60 Гц
1022403
Версия D
10

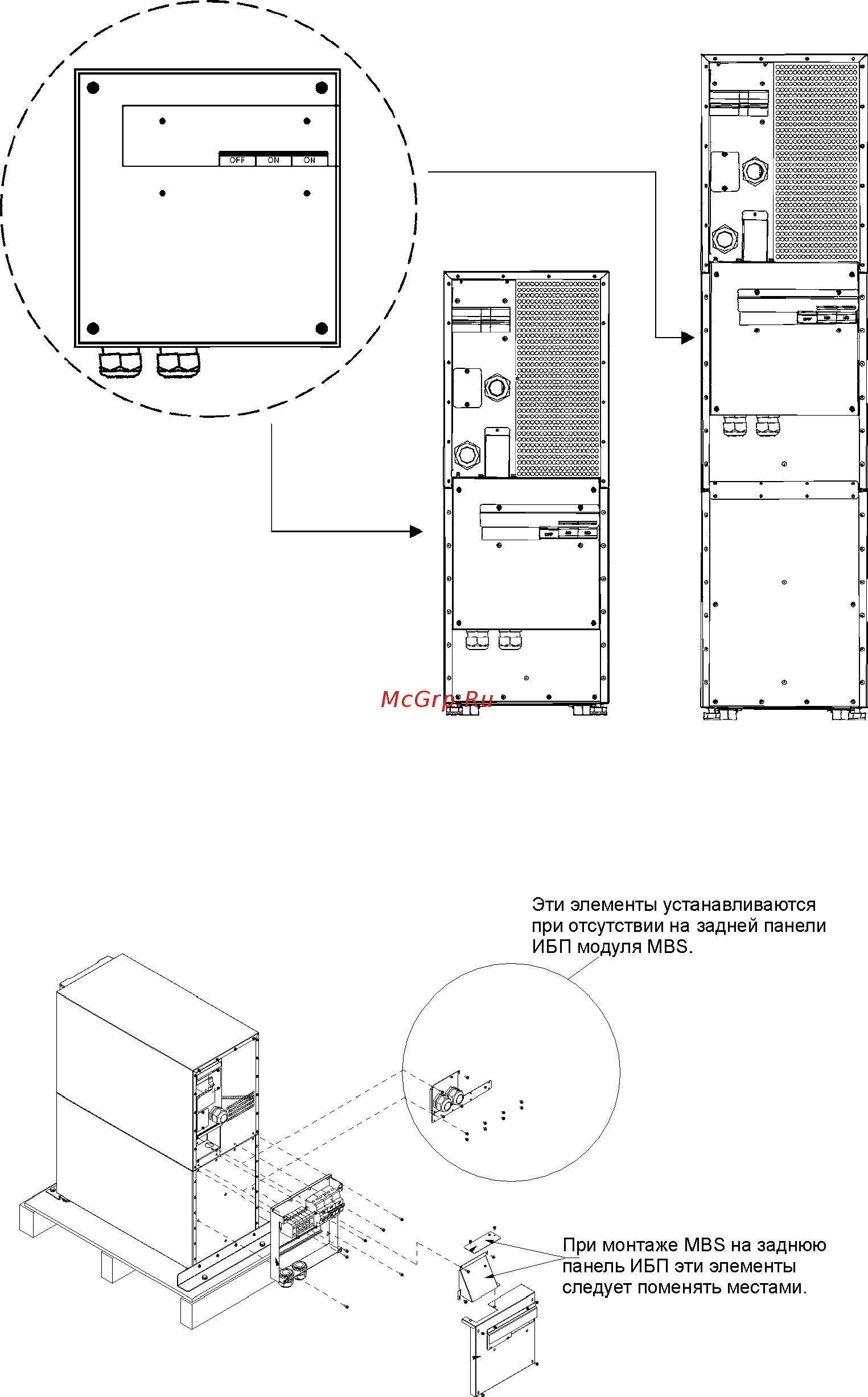

Рисунок7. Переключательсервисногобайпаса(MBS)вслучае,еслионустановленсзади
ИБП
Рисунок8. МонтажMBS
