Руководство пользователя ИБП 8 - 15 кВА,
выход 230 Вт 50/60 Гц
1022403
Версия D
7
Проверьте информацию на маркировочной этикетке оборудования, чтобы убедиться в том,
что получено устройство требуемого типа. Маркировочная этикетка содержит паспортные
данные, СЕмаркировку, код модели, номер по каталогу и серийный номер. Серийный
номер важен для запросов. Он позволяет идентифицировать устройство.

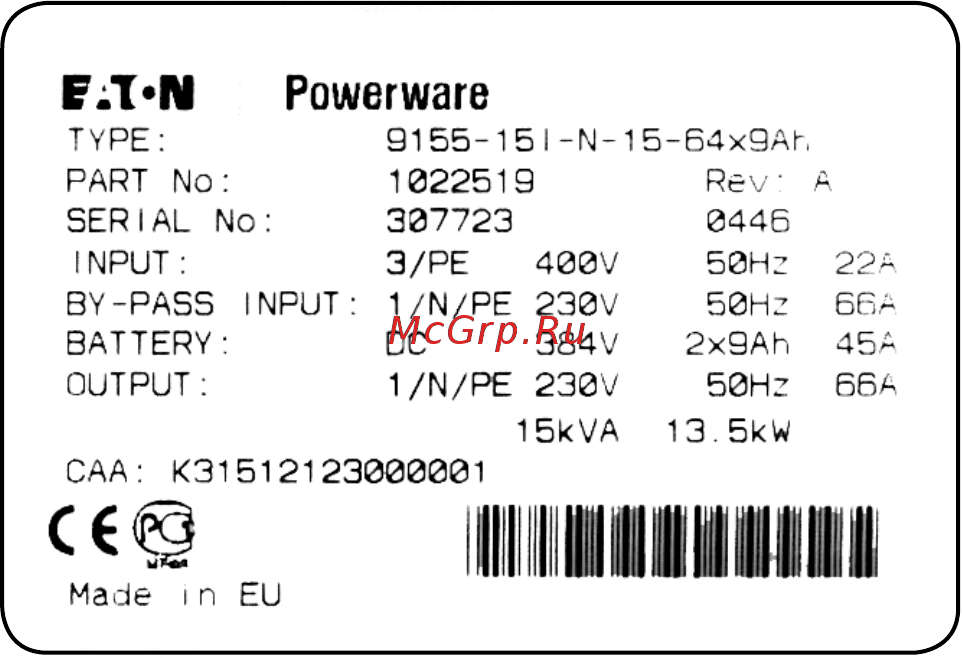

Рисунок2. Маркировочнаяэтикетка
