Руководство пользователя ИБП 8 - 15 кВА,
выход 230 Вт 50/60 Гц
1022403
Версия D
12

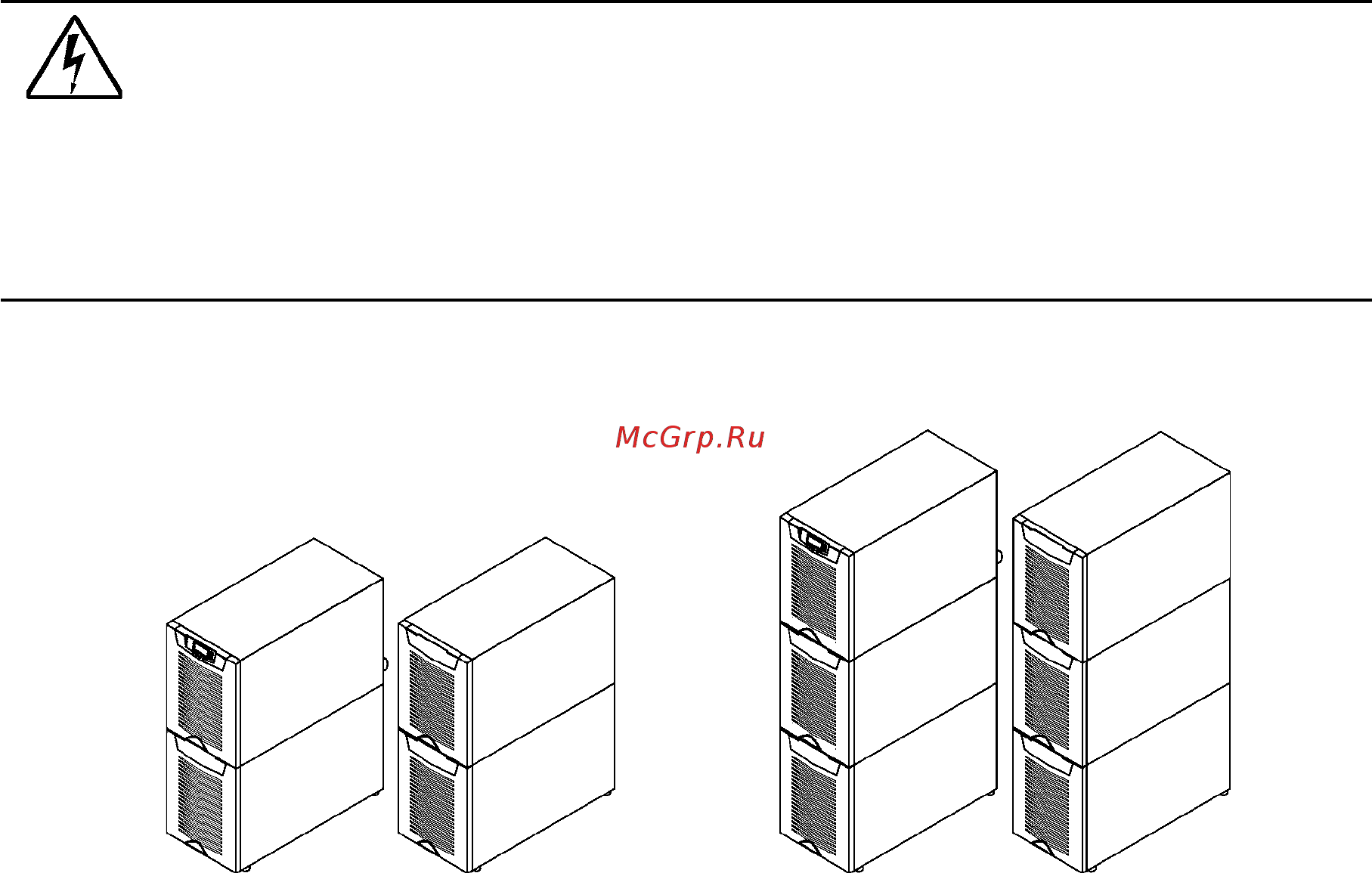

Батарейные блоки рекомендуется устанавливать рядом с ИБП. Батарейные блоки могут
устанавливаться с любой стороны от ИБП. Перед подключением батарей убедитесь, что
значение напряжения батарей, указанное на маркировочной этикетке ИБП, соответствуют
напряжению батарейных блоков с. Кабели для электрического подключения поставляются
вместе с батарейными блоками. См. инструкцию по установке и подключению батарейных
блоков (EBC).
батарейных шкафов должен выполнять только квалифицированный
персонал. Электрически батарейный шкаф включается в параллель с
другими батарейными блоками ИБП.
При выборе сечения соединительных кабелей между ИБП и батарейными шкафами
или стеллажами необходимо учитывать падение напряжения в кабеле. За помощью и
поддержкой обращайтесь в местное представительство компаниипроизводителя или в
компанию, уполномоченную производителем.
