Руководство пользователя ИБП 8 - 15 кВА,
выход 230 Вт 50/60 Гц
1022403
Версия D
24
Программное обеспечение LanSafe отключает компьютеры и целые сети в случае
продолжительного отсутствия напряжения в сети питания. Оно обеспечивает мониторинг,
запись информации, действия уведомлений и событий для одного ИБП. Программа
поставляется бесплатно на CDдиске Software Suite.

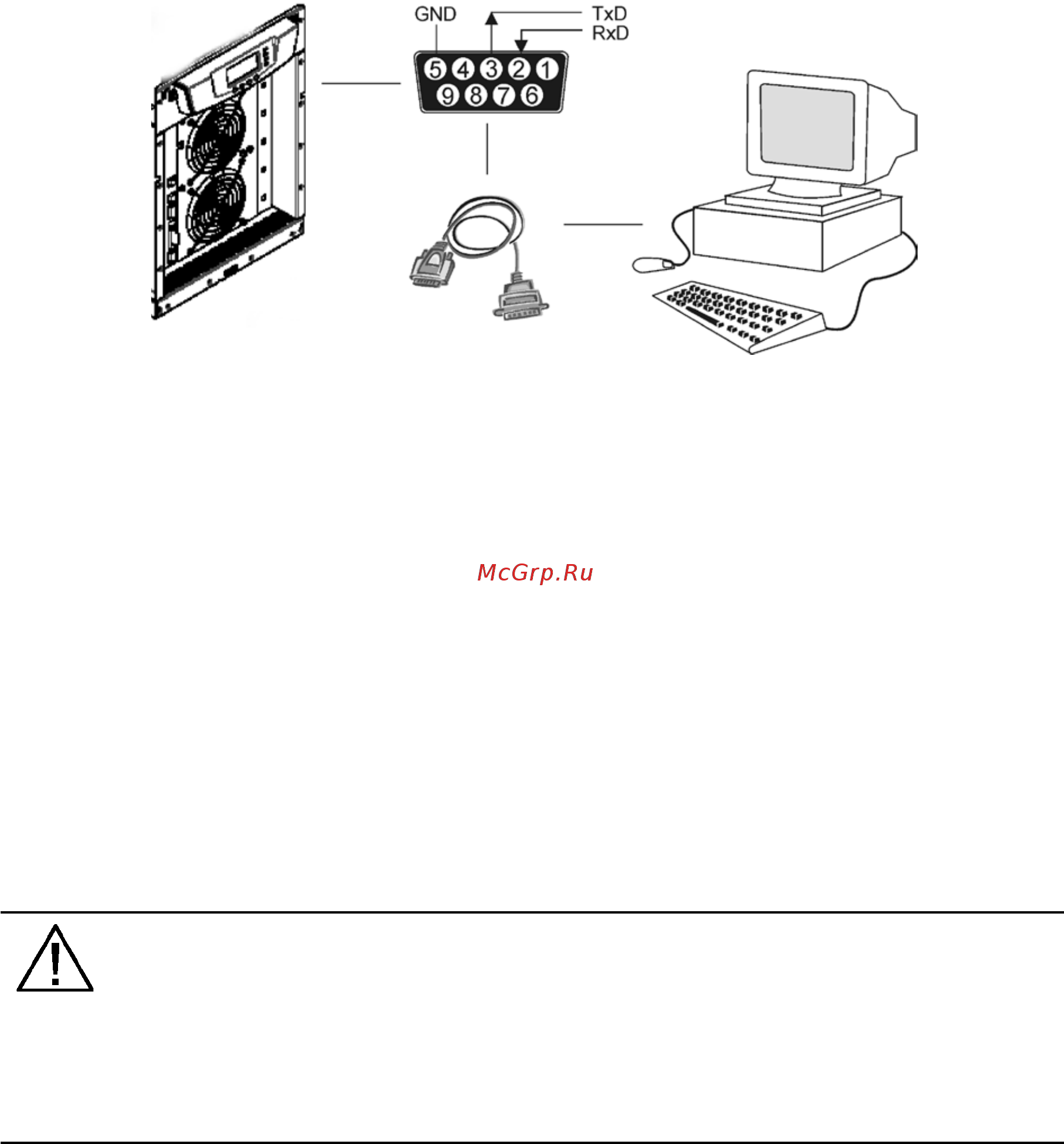

Процедура подключения для интерфейсного порта RS232:
1. Подключите информационный кабель RS232 к компьютеру.
2. Подключите информационный кабель RS232 к последовательному порту ИБП.
3. Запустите установочный диск с программным обеспечением ИБП (CD Software Suite)
на компьютере.
ИБП имеет интерфейс входавыхода для прямого обмена данными с компьютерной
системой. Он расположен за передней панелью ИБП. Кабели, подключаемые к данным
разъемам, должны быть закреплены кабельными клеммами.
Входные и выходные разъемы имеют функциональную изоляцию между собой. Они
соединены с шасси через индивидуальные резисторы 1 МОм.
