Руководство пользователя ИБП 8 - 15 кВА,
выход 230 Вт 50/60 Гц
1022403
Версия D
25

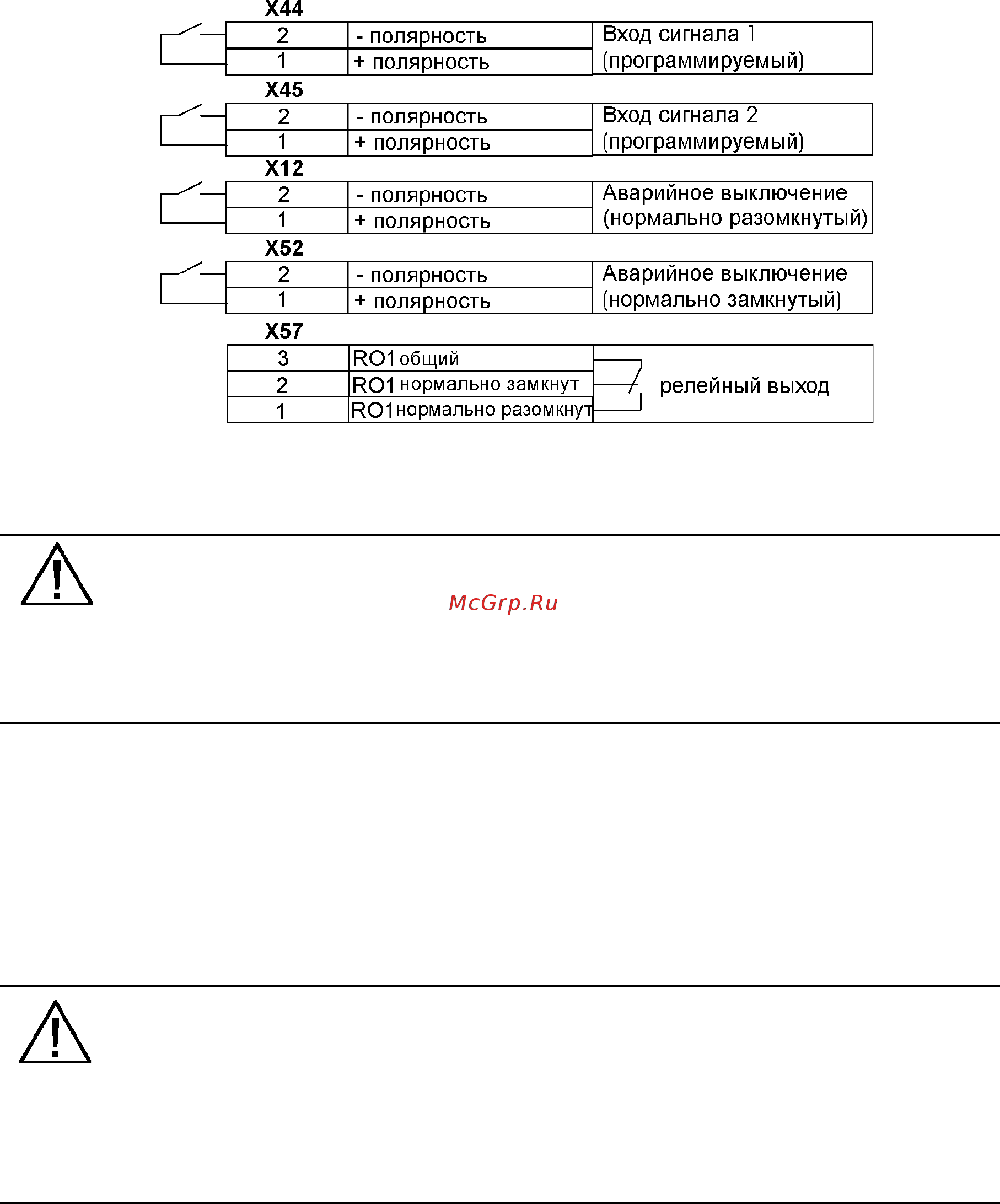

Этот вход используется для дистанционного аварийного отключения ИБП, например, при
аварийном отключении энергии. Порт ЕРО имеет два разъема, нормально замкнутый
разъем X52 и нормально разомкнутый разъем X12. Контакты 1 и 2 разъема X52 по
умолчанию замкнуты (X12 разомкнут). Когда контур X52 размыкается , логическая схема
немедленно отключает выход ИБП и размыкает автоматический выключатель батарей (F1).
Для того чтобы запустить ИБП, после срабатывания аварийного отключения, необходимо
замкнуть контакты 1 и 2 разъема X52, и ИБП необходимо перезапустить вручную. Для
нормальной работы ИБП необходимо, чтобы эти контакты были замкнуты. Максимальное
сопротивление между контактами не должно превышать 10 Ом. EPO не должен быть
гальванически связан с любыми силовыми цепями. Также требуется усиленная изоляция от
силовой цепи питания. См. также “Запуск после аварийного выключения (EPO)”.
Если нужно использовать нормально разомкнутый контакт EPO, то необходимо оставить
перемычку в разъеме X52, а нормально разомкнутый EPO переключатель должен быть
подключен к разъему X12. Работа через нормально разомкнутый контакт аналогична
работе описанной выше.
