Руководство пользователя ИБП 8 - 15 кВА,
выход 230 Вт 50/60 Гц
1022403
Версия D
23
6.Программное обеспечение и обмен
информацией
Программное обеспечение Software Suite на CD диске, которое поставляется вместе с ИБП,
содержит дистрибутивы программ и документацию. Кроме того, список дополнительных
устройств для обмена информацией включает в себя адаптеры Web/SNMP для
сетевых сред, модемную карту для круглосуточного и ежедневного (24/7) удаленного
мониторинга, плату ModBus/Jbus для внедрения в системы управления зданиями, платы
релейных контактов для промышленного и прочего применения и платы RS232 для
последовательного обмена информацией с одним или многими компьютерами.
Информационныекабели
Рекомендуется размещать управляющие и силовые кабели в разные желоба. Там, где
управляющие кабели пересекаются с силовыми, проверьте, чтобы они пересекались под
углом как можно ближе к 90 градусам.
Желательно, чтобы все управляющие кабели были экранированными. Если экран
заземляется, то заземлять его следует только с одной стороны кабеля.
Процедура подключения управляющих кабелей следующая:
1. Снимите переднюю панель, подняв ее снизу, чтобы освободить
удерживающую защелку. Она расположена в нижней части лицевой панели.
2. Установите управляющий разъем или модуль Xslot, там где предполагается
подключить информационный кабель.

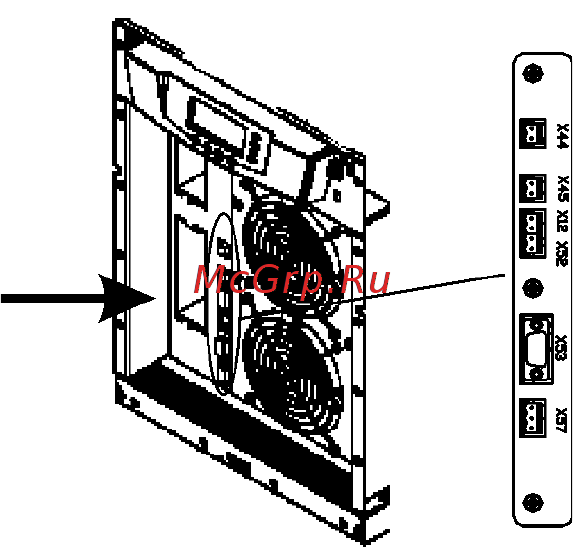

Рисунок26. Расположениеразъемовуправляющегокабеля:сигнальныевходы(X44&
X45);EPO(NC(X12)&NO(X52));RS232(X53);релейныйвыход(X57)
ПодключениекстандартномупортуRS232(X53)
В стандартном интерфейсе RS232 используется 9контактный разъемрозетка Dsub. Его
следует использовать с поставляемым кабелем для компьютера или внешнего модемного
соединения. Данные передаются по ХСРпротоколу, который включает в себя информацию
о состоянии и параметрах ИБП. Порт RS232 имеет следующий формат:
• Скорость передачи данных 19200 бит/с*
• Биты данных 8
• Контроль по четности нет
Стоповые биты 1
• Квитирование установления связи Нет
• Скорость передачи данных можно изменять с использованием меню ЖКдисплея
