Руководство пользователя ИБП 8 - 15 кВА,
выход 230 Вт 50/60 Гц
1022403
Версия D
46

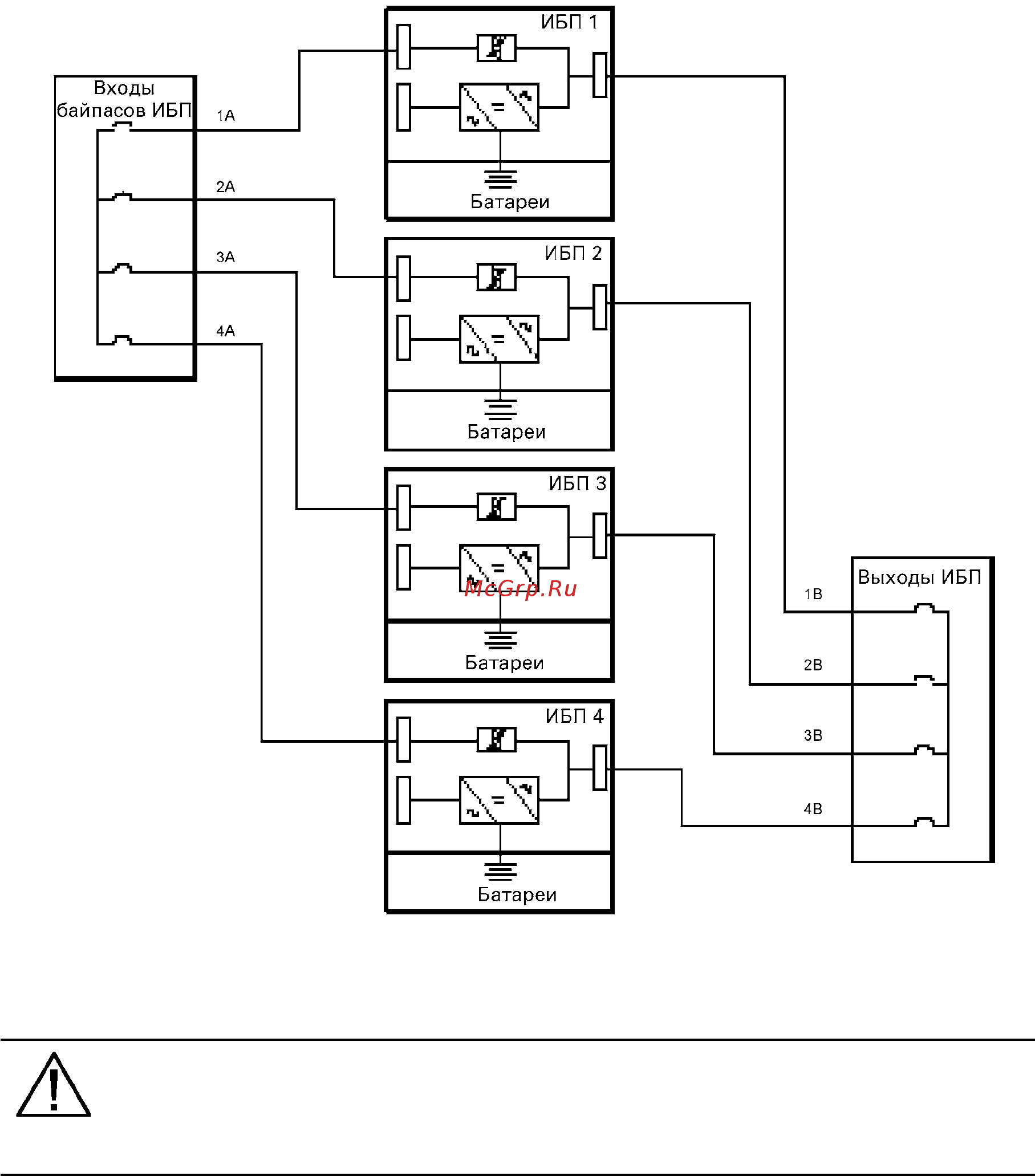

Требуемая длина проводки параллельной системы должна соответствовать правилу,
указанному на схеме внизу, чтобы обеспечить приблизительно равное распределение
токов в режиме статического байпаса (см. рисунок ниже):
Общая длина 1A + 1B = Общая длина 2A +2B
= Общая длина 3A +3B
= Общая длина 4A +4B
Данное правило имеет погрешнсть приблизительно равную ± 10% для общей длины
кабелей входа и выхода. Если устанавлены только два ИБП (система с резервированием),
то данное требование может не соблюдаться, поскольку каждый ИБП способен полностью
поддерживать всю нагрузку системы. Однако такая ситуация может препятствовать
дальнейшему расширению системы.
