Руководство пользователя ИБП 8 - 15 кВА,
выход 230 Вт 50/60 Гц
1022403
Версия D
14

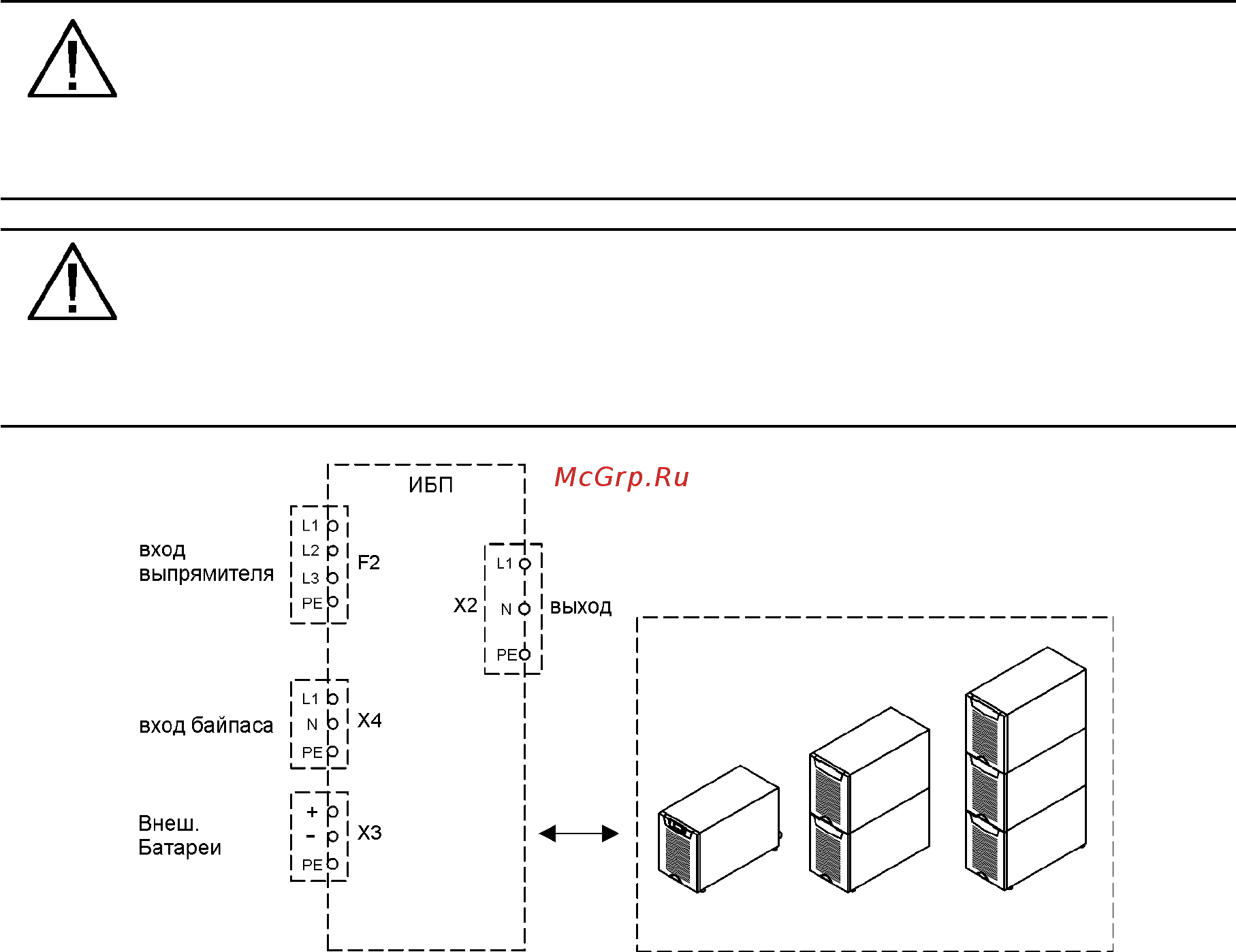

ИБП имеет следующие электрические соединения:
• Три фазы (L1, L2, L3) и защитное заземление (PE) на вход выпрямителя
или
Одна фаза (L1), нейтраль (N) изолированная (N байпаса используется в выпрямителе)
и защитное заземление (PE) на вход выпрямителя.
• Одна фаза (L1), нейтраль (N) и защитное заземление (PE) на вход байпаса
• Одна фаза (L1), нейтраль (N) и защитное заземление (PE) на выход
• Плюс (+), минус (-) и и защитное заземление (PE) на внешние батареи
Рекомендуется использовать медные силовые кабели. Подключая кабель к зажимам,
старайтесь затягивать зажимы с моментом приблизительно 1.5 Нм. Приводимые
ниже рекомендации по сечению медных кабелей относятся к многожильным кабелям,
уложенным в кабелепроводах/желобах по стенам или на полу (процедура подключения
C), температура окружающего воздуха 25°C, ПВХ изоляция, температура поверхности до
70°C. Кабели нескольких ИБП могут быть проложены параллельно друг другу. В качестве
руководства по выбору сечения кабелей необходимо использовать стандарты.
SFS 6000552 (2002) и IEC 60364552 (200108) “Электрическая проводка зданий”, а
также руководство «Правила устройства электроустановок». Рекомендуемое сечение
проводников, предназначенных для IT нагрузок 1.7хНейтраль. В других случаях выбирайте
сечениекабелей в соответствии с требованиями местных правил безопасности для тех
условий, гдепроводится подключение, а также в соответствии с напряжением и токами ИБП.
Предохранители нужно выбирать в соответствии с требованиями местных правил
безопасности, входным напряжением и номинальным током ИБП. Защита входных кабелей
и байпаса от перегрузки и короткого замыкания обеспечивается предохранителями gG (gL)
или автоматическими выключателями типа BCD.
