Руководство пользователя ИБП 8 - 15 кВА,
выход 230 Вт 50/60 Гц
1022403
Версия D
47

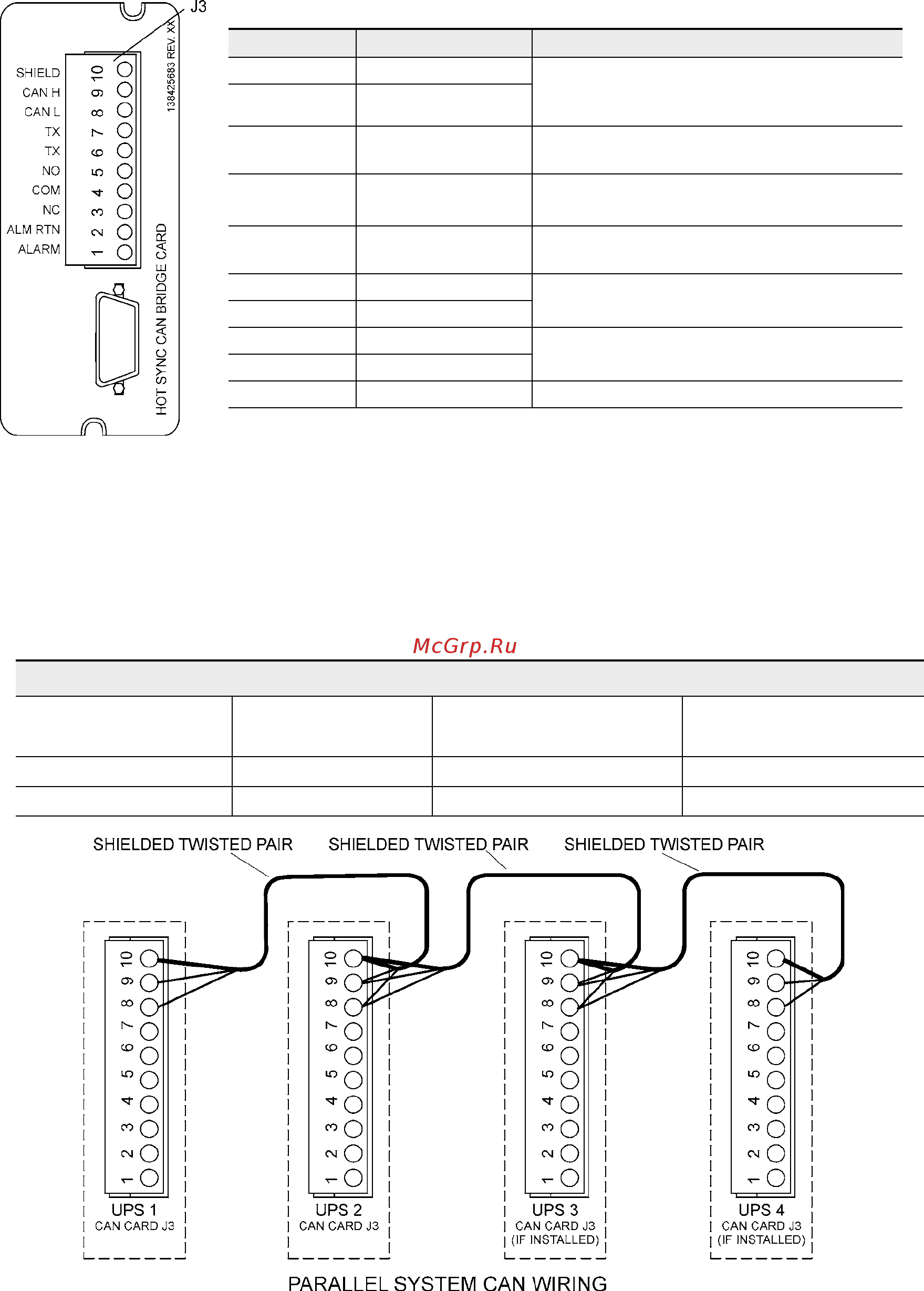

Чтобы обеспечить параллельную работу всех ИБП в системе необходима плата XSlot Hot
Sync (см. рисунок ниже), устанавливаемая в открытый порт XSlot на передней панели (см.
главу по XSlotкоммуникациям в руководстве пользователя на ИБП).
Подключение информационных соединений между ИБП, работающих в параллельной
системе, должно выполняться с использованием экранированной витой пары, как показано
на рисунке ниже. Максимальная длина кабеля, включая экран, – 40 м. Вывод экрана
подключается к контакту 10 разъема. Обратите внимание, что полярность подключения
между всеми ИБП не меняется.
1 Alarm Программируемые сигналы тревоги
ИБП. Активируется при удаленном
замыкании сухих контактов
2 Alarm Rtn
3 Alarm Relay NC
Нормально-замкнутый контакт
размыкается, если ИБП на байпасе
4 Alarm Relay Com
Возвратный провод сиганала
байпаса.
5 Alarm Relay NO
Нормально-разомкнутый контакт
замыкается, если ИБП на байпасе.
6 TX
Панель удаленного мониторинга.
Релейный интерфейс.
7 TX
8 CAN L
CAN – шина. Входы для параллельной
работы
9 CAN H
10 Shield Экран
От CAN адаптера
ИБП 1
К CAN адаптеру
ИБП 2
К CAN адаптеру ИБП 3
(если установлен)
К CAN адаптеру ИБП
4 (если установлен)
J3-8 (L) J3-8 (L) J3-8 (L) J3-8 (L)
J3-9 (H) J3-9 (H) J3-9 (H) J3-9 (H)
