Руководство пользователя ИБП 8 - 15 кВА,
выход 230 Вт 50/60 Гц
1022403
Версия D
41

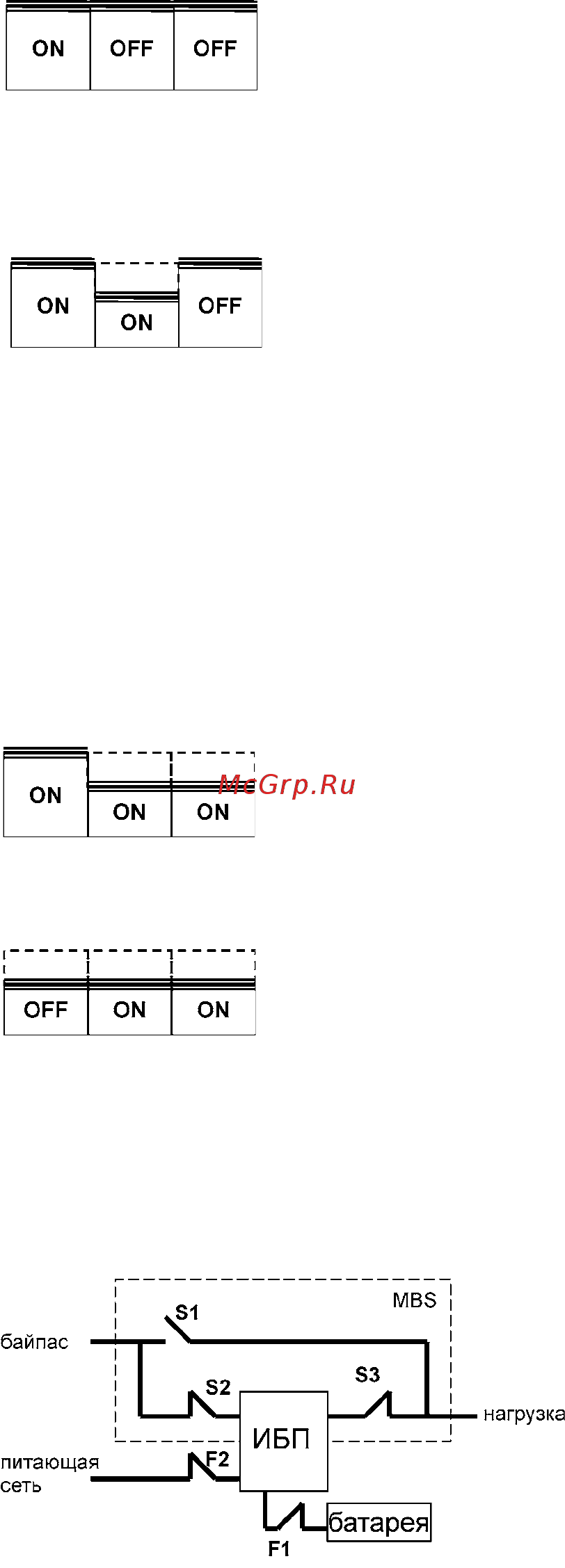

Переход без отключения электропитания нагрузки из режима сервисного байпаса в
нормальный режим работы ИБП.
1. Правильное начальное положение должно быть следующим.
2. Снимите защитную пластинку с выключателей S13.
3. Переключите выключатель S2 в положение «Вкл», чтобы подключить вход статического
байпаса к ИБП.
4. Переключите автоматические выключатели F1 батареи и входной F2 в положение ON (Вкл).
5. С помощью меню включите ИБП и подождите пока он полностью не запустится.
- Убедитесь, что на экране не индицируются никакие тревожные или предупреждающие
сигналы, и что зеленый светодиод горит.
- Вы можете проверить выходное напряжение с помощью меню ИБП.
6. С помощью меню переведите ИБП в режим внутреннего статического байпаса. Перед
тем, как переходить к следующему шагу, не забудьте проверить, что переход произошел .
7. Переведите выключатель S3 в положение «Вкл», чтобы подключить выход ИБП к нагрузке.
8. Переключите выключатель S1 в положение «Выкл», чтобы отключить выход сервисного
байпаса:
9. С помощью меню переведите ИБП в нормальный режим работы.
10. Установите защитную пластинку выключателей SlЗ в позицию, предотвращающую их
использование.
11. Теперь ИБП работает в нормальном режиме, см. ниже.
