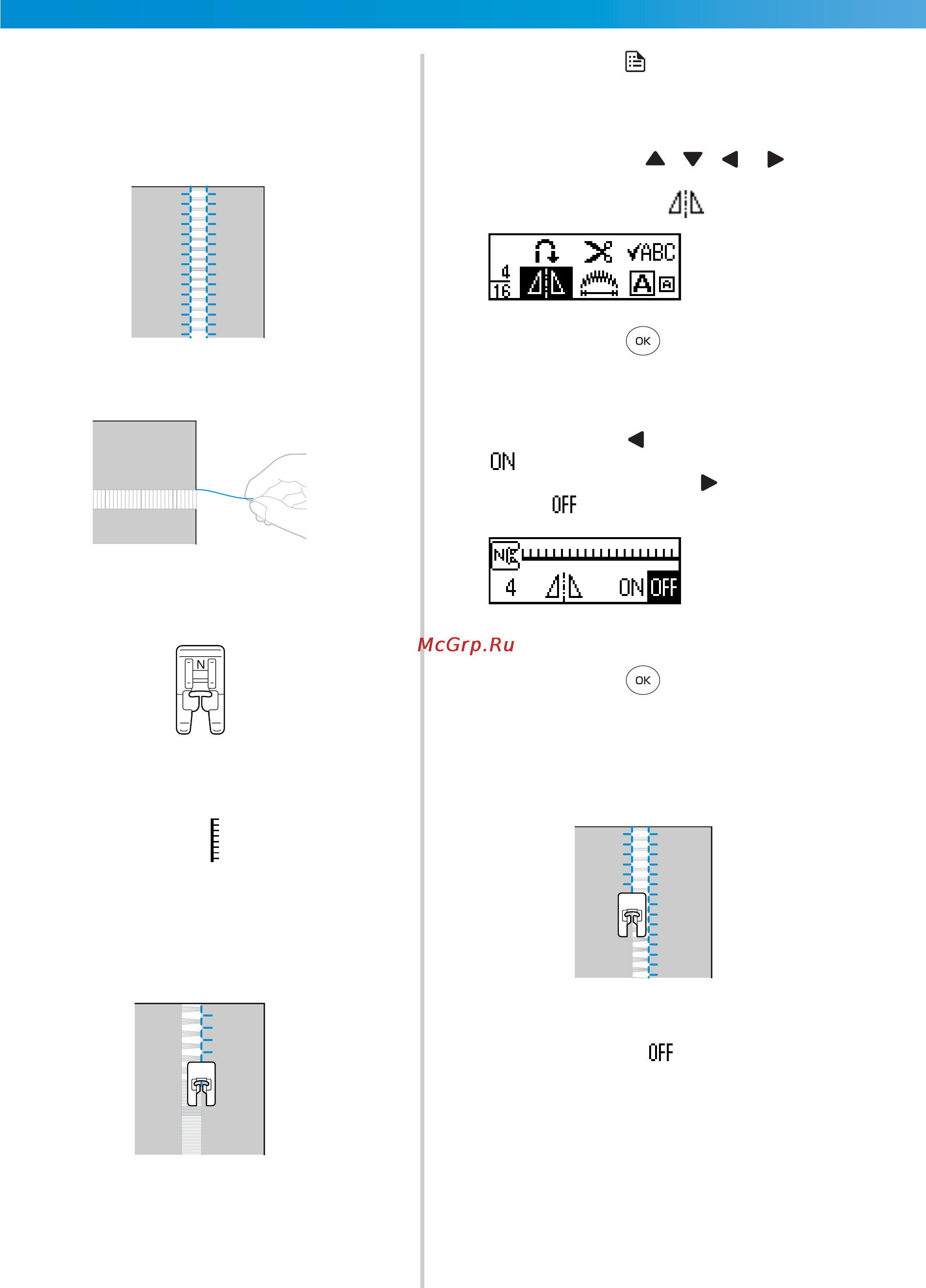

ТИПЫ СТРОЧЕК ————————————————————————————————————————————————————————————
—
114
Частичное извлечение нитей из ткани называется
“вытяжкой”. Это дает прекрасные результаты на
тканях с неплотным переплетением нитей.
Ниже описаны два способа создания вытяжки.
■ Вытяжка (пример 1)
1
Вытяните из ткани несколько нитей.
2
Установите лапку для выстрачивания
монограмм “N”.
• Подробную информацию см. в разделе
“Замена прижимной лапки” (стр. 36).
3
Выберите строчку
33
.
• Подробную информацию см. в разделе
“Выбор типа строчки” (стр. 66).
4
Положите материал лицевой стороной вверх,
прошейте вдоль правого края ослабленной
области.
5
Нажмите кнопку (кнопку настройки) на
панели управления.
X Появляется экран настройки.
6
Нажимайте кнопки , , и
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбрано
7
Нажмите кнопку (OK).
X Появляется экран настройки зеркального
отражения рисунка строчки.
8
Нажмите кнопку для того, чтобы выбрать
.
Для возврата к настройке нажмите
кнопку .
X Строчка зеркально отображена.
9
Нажмите кнопку (OK).
X Появляется первоначальный экран
строчек.
0
Прошейте вдоль другого края ослабленной
области так же, как в п. 4.
a
Верните настройку зеркального отражения
строчки в состояние .
N
N
F1_brotherE.book Page 114 Sunday, November 2, 2003 6:28 PM
