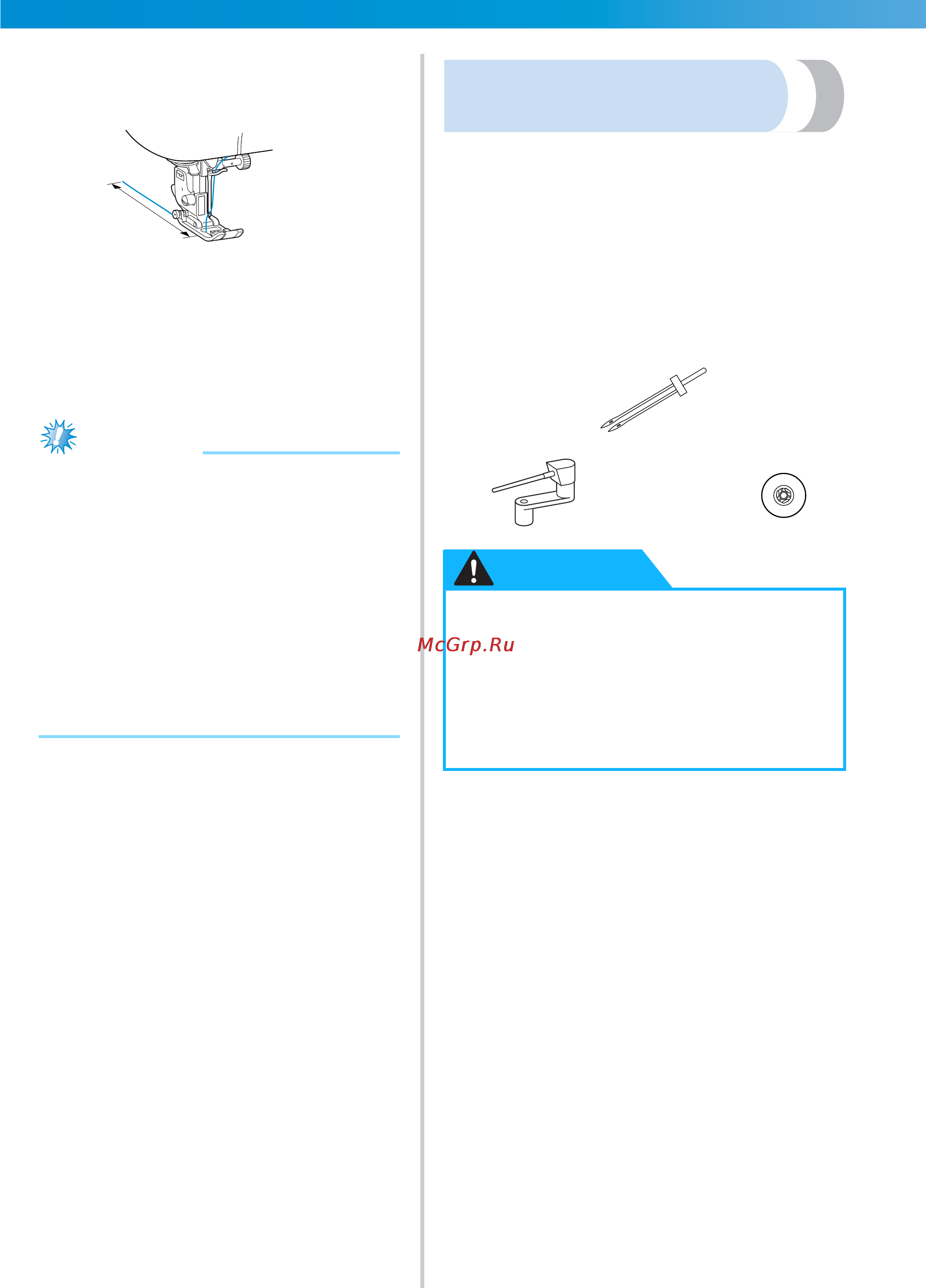

ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
28
7
Поднимите рычаг лапки, проведите нить через
прижимную лапку и вытяните примерно 5 см
нити в направлении задней части машины.
1 5 см
X Заправка нижней нити закончена.
Теперь, когда заправка верхней и нижней
нитей завершена, машина готова к тому,
чтобы начать шить.
Примечание
● Если игла не поднята, устройство для
заправки нити не сможет заправить нить
в иглу. Перед тем как воспользоваться
устройством для заправки нити, нажмите
кнопку позиционирования иглы, чтобы
поднять иглу.
● Устройство для заправки нити не может
использоваться, если на машине
установлена двойная игла. Подробную
информацию см. в разделе
“Использование двойной иглы” (на
следующей стр.).
Использование двойной
иглы
Используя двойную иглу, вы можете шить две
параллельные линии одной и той же строчки
нитями различных цветов. Обе верхние нити
должны иметь одинаковую толщину и качество.
Используйте прилагаемую к машине двойную
иглу, дополнительный стержень для установки
катушки и колпачок катушки.
Информацию о строчках, которые могут шиться
двойной иглой, см. в разделе “Настройки
строчек” (стр. 132).).
1
Установите двойную иглу.
• Процедуру установки иглы см. в разделе
“Замена иглы” (стр. 35).
2
Заправьте верхнюю нить для левой иглы.
• Для получения более подробной
информации см. пункты 1–a в разделе
“Заправка верхней нити” (стр. 24).
1
● Применяйте только двойную иглу с кодом
X59296L051). Использование других игл
может привести к поломке иглы или
повреждению машины.
● Никогда не пользуйтесь погнутыми
иглами. Погнутая игла легко может
сломаться, что может привести к травме.
ВНИМАНИЕ
F1_brotherE.book Page 28 Sunday, November 2, 2003 6:28 PM
