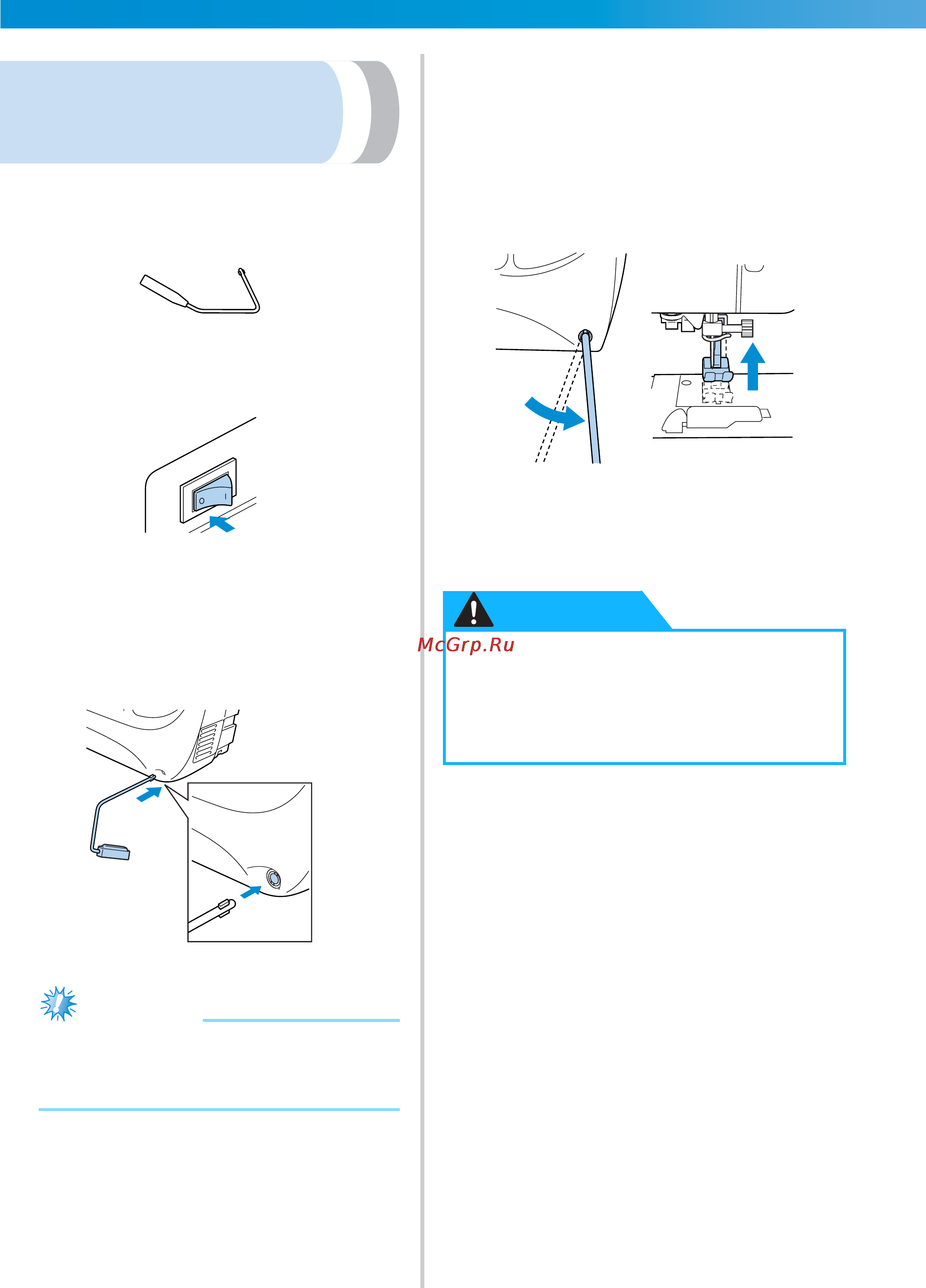

ОСНОВНЫЕ ОПЕРАЦИИ ————————————————————————————————————————————————————————
—
60
Подъем и опускание
прижимной лапки без
использования рук
Опускать и поднимать прижимную лапку можно
при помощи коленоподъемника. При этом руки
остаются свободными для того, чтобы
придерживать материал.
■ Установка коленоподъемника
1
Выключите швейную машину.
2
Вставьте коленоподъемник в гнездо,
расположенное на передней стороне швейной
машины в нижнем правом углу.
Совместите выступы на коленоподъемнике
с выемками в гнезде и вставьте подъемник в
гнездо до упора.
Примечание
● Если коленоподъемник вставлен не до
конца, он может выпасть из гнезда во
время работы швейной машины.
■ Использование коленоподъемника
1
Остановите машину.
• Не пользуйтесь коленоподъемником во
время работы машины.
2
Нажмите на подъемник коленом вправо.
Держите коленоподъемник сдвинутым
вправо.
X Прижимная лапка поднимается.
3
Отпустите коленоподъемник.
X Прижимная лапка опускается.
● Во время шитья держите ногу в стороне
от коленоподъемника. Случайное
нажатие на подъемник во время шитья
может привести к поломке иглы или
повреждению машины.
ВНИМАНИЕ
