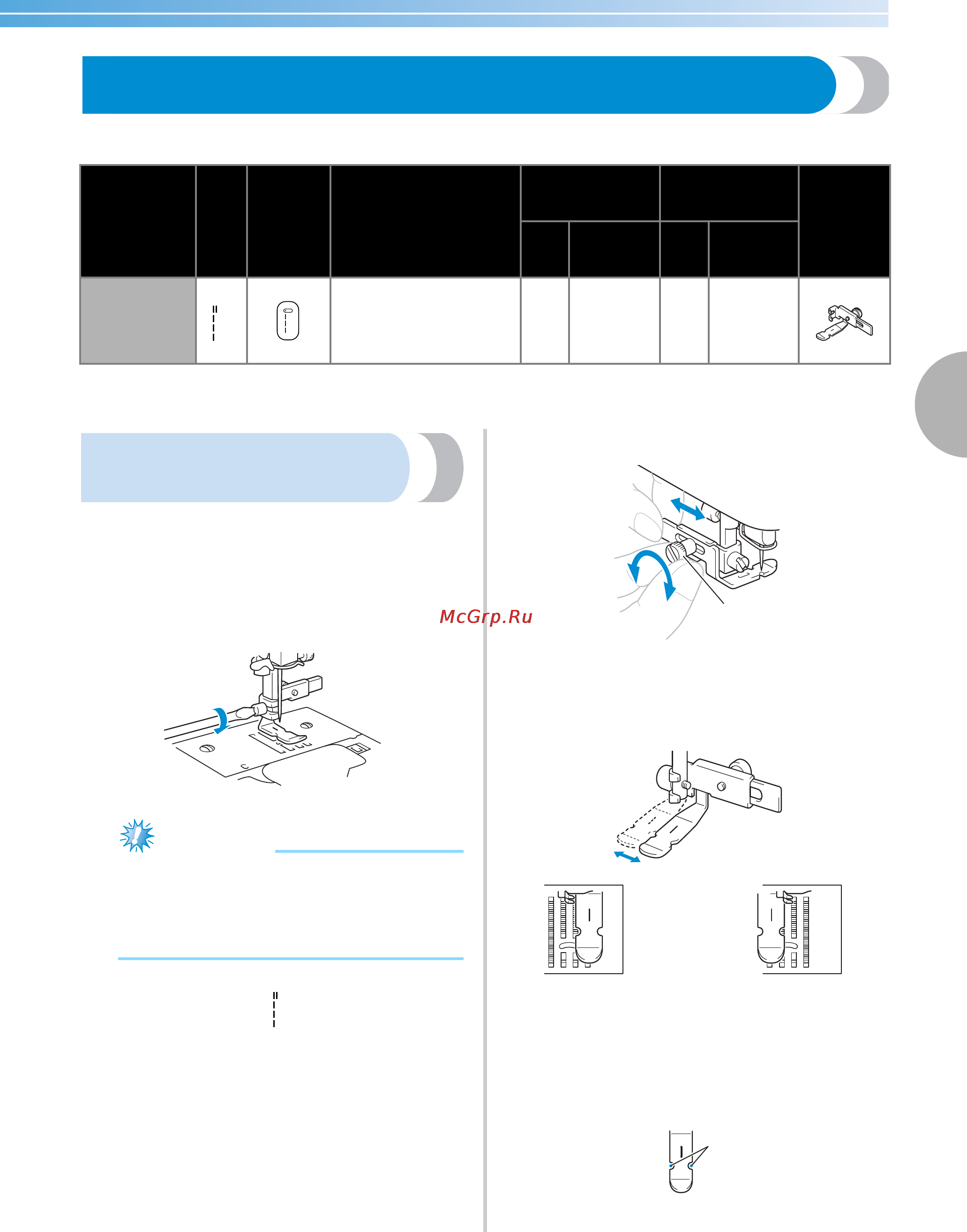

Вшивание застежки “молния” и канта 91
3
Вшивание застежки “молния” и канта
При помощи этой швейной машины можно вшивать застежки “молния” и кант.
Существует много способов вшивания молнии и канта. Ниже описаны процедуры вшивания центральной
молнии и канта с помощью специально предназначенной для этого регулируемой прижимной лапки.
Вшивание центральной
молнии
1
См. пункты 1 – 4 в разделе “Вшивание
центральной молнии” (стр. 86).
2
Снимите прижимную лапку и адаптер лапки
(см. стр. 38) и установите регулируемую лапку
для вшивания молнии/канта.
Примечание
● Надежно затяните отверткой винт
крепления прижимной лапки. При
слабой затяжке винта игла может
сломаться и причинить травму.
3
Выберите строчку
1
.
4
Ослабьте позиционирующий винт на задней
стороне лапки.
1 Позиционирующий винт
5
Сдвиньте прижимную лапку и установите ее
над левой или правой гребенкой транспортера
ткани.
Левое положение Правое положение
6
Измените положение иглы так, чтобы она не
касалась прижимной лапки.
Подробную информацию см. в разделе
“Регулировка ширины строчки” (стр. 54).
1 Точка опускания иглы
Наименование
строчки
Рисунок
Кнопка
быстрого
выбора
строчки
Применение
Ширина строчки
(мм)
Длина стежка
(мм)
Прижимная
лапка
Авто
Ручная
настройка
Авто
Ручная
настройка
Прямая
строчка (левое
положение
иглы)
1
Вшивание застежек
“молния”
Прошивание скрытых
швов и вшивание канта
0.0 0.0–7.0 2.5 0.2–5.0
1
1
