ОСНОВНЫЕ ОПЕРАЦИИ ————————————————————————————————————————————————————————
—
46

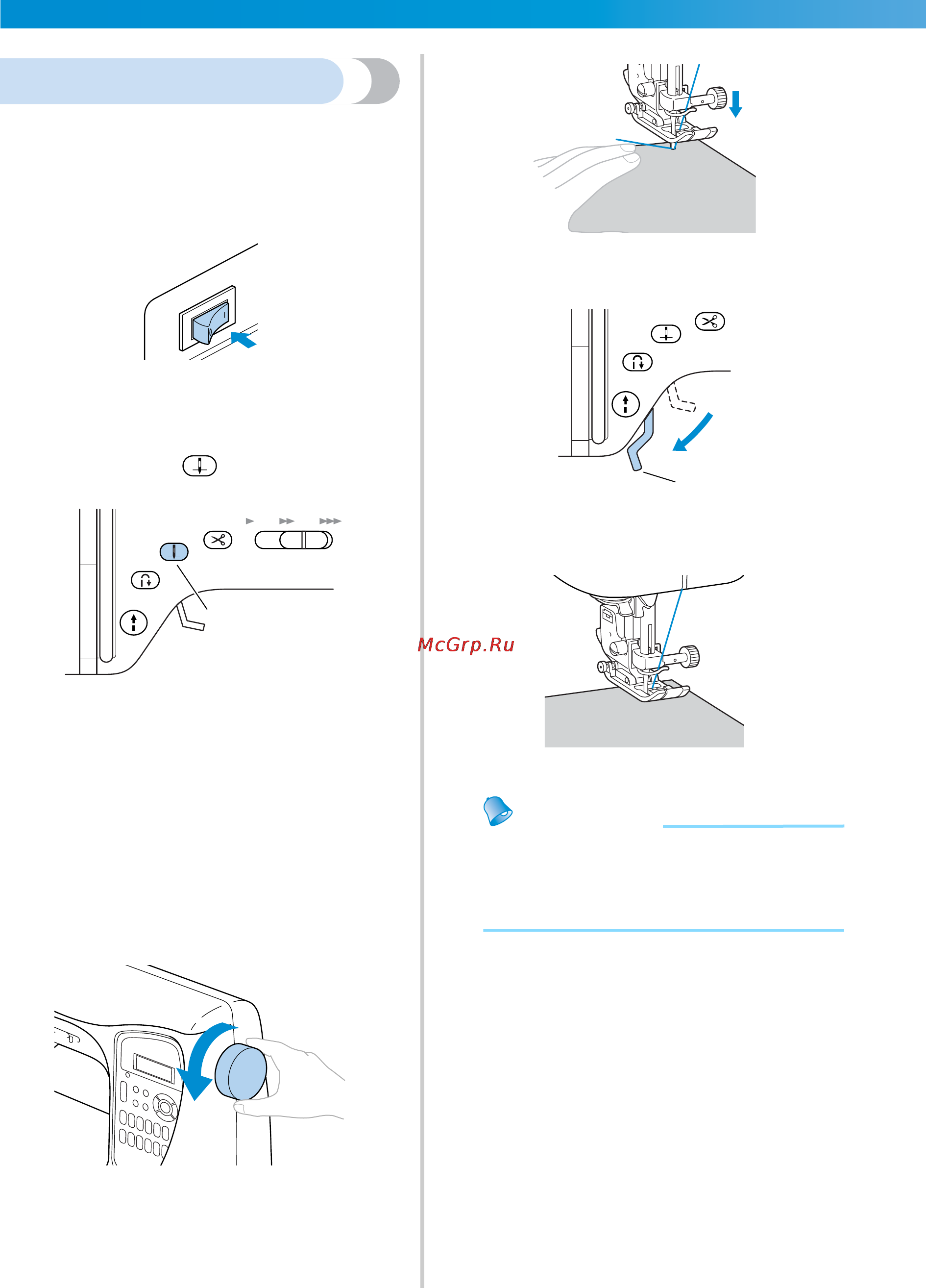

Расположение материала
Убедитесь в том, что полотна ткани сшиваются в
правильном порядке, и лицевая и изнаночная
стороны ткани расположены правильно.
1
Включите швейную машину.
При включении машины автоматически
выбирается прямая строчка (при левом
положении иглы).
2
Нажмите кнопку (позиционирование
иглы) один или два раза, чтобы поднять иглу.
1 Кнопка позиционирования иглы
3
Положите материал под прижимную лапку.
• Если расположить прошиваемый край
ткани справа, шитье по прямой линии
будет легче, поскольку в этом случае
материал не будет вам мешать во время
работы.
4
Держа конец нити и ткань левой рукой, правой
рукой поверните маховик машины, чтобы
опустить иглу в точку начала строчки.
5
Опустите рычаг лапки.
1 Рычаг прижимной лапки
X Теперь ткань можно шить.
Рекомен
д
а
ц
ии
● Информацию о регулировке давления
прижимной лапки см. в разделе
“Настройка давления прижимной лапки”
(стр. 38).
1
1
F1_brotherE.book Page 46 Sunday, November 2, 2003 6:28 PM
