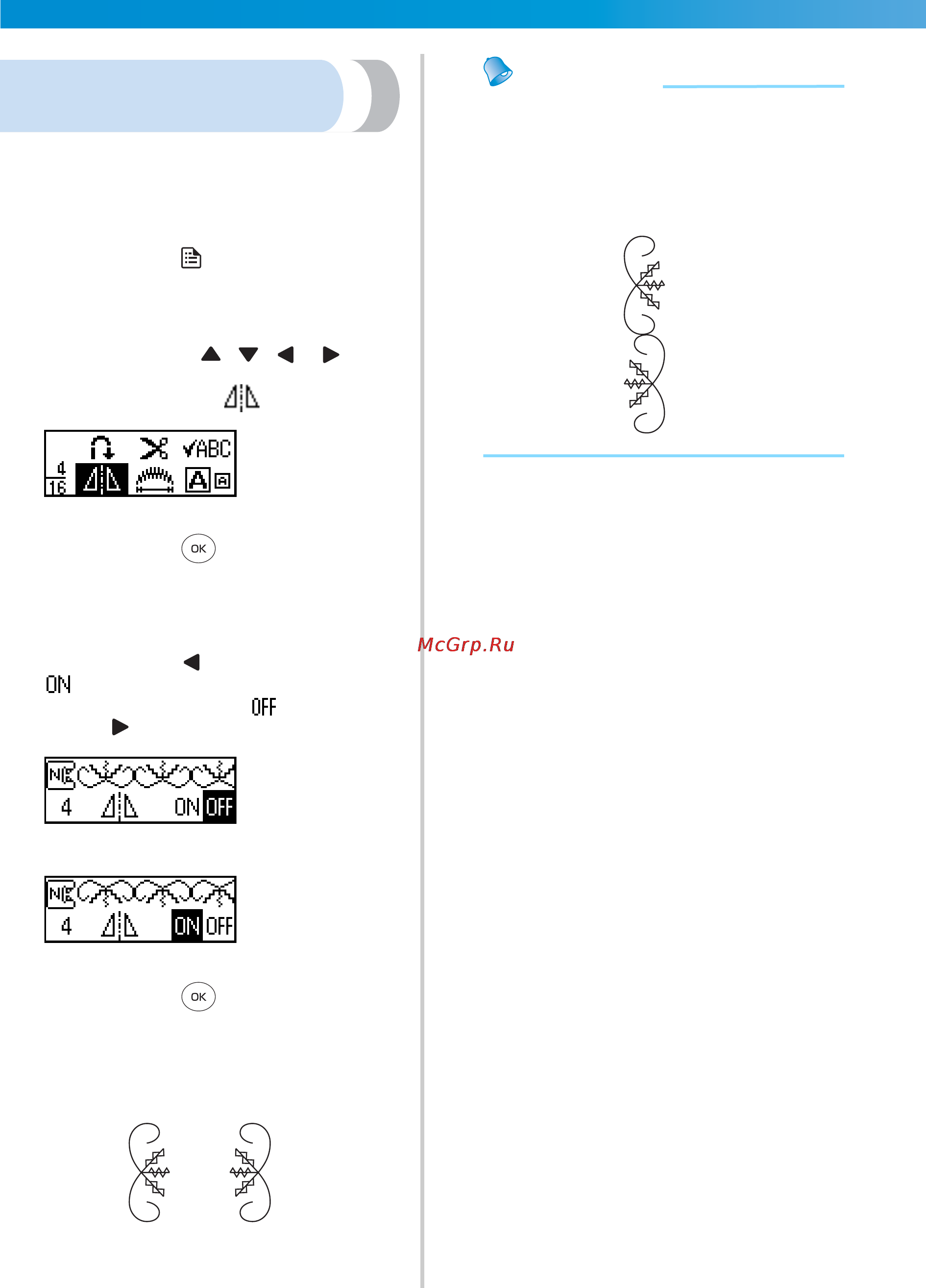

ТИПЫ СТРОЧЕК ————————————————————————————————————————————————————————————
—
122
Зеркальное отражение
рисунка
Рисунок строчки может быть зеркально отражен
относительно вертикальной оси.
1
Выберите строчку.
2
Нажмите кнопку (кнопку настройки) на
панели управления.
X Появляется экран настройки.
3
Нажимайте кнопки , , и
(кнопки с изображениями стрелок) до тех пор,
пока не будет выбрано
4
Нажмите кнопку (OK).
X Появляется экран настройки зеркального
отражения рисунка строчки.
5
Нажмите кнопку для того, чтобы выбрать
.
Для возврата к настройке нажмите
кнопку .
X Рисунок строчки зеркально отражен.
6
Нажмите кнопку (OK).
X Появляется первоначальный экран
строчек.
1 Нормальная строчка
2 Зеркально отраженная строчка
Рекомен
д
а
ц
ии
● Некоторые из утилитарных и
декоративных строчек не могут быть
зеркально отражены.
● Зеркально отраженные строчки могут
также комбинироваться с другими
строчками.
1
2
