ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
16

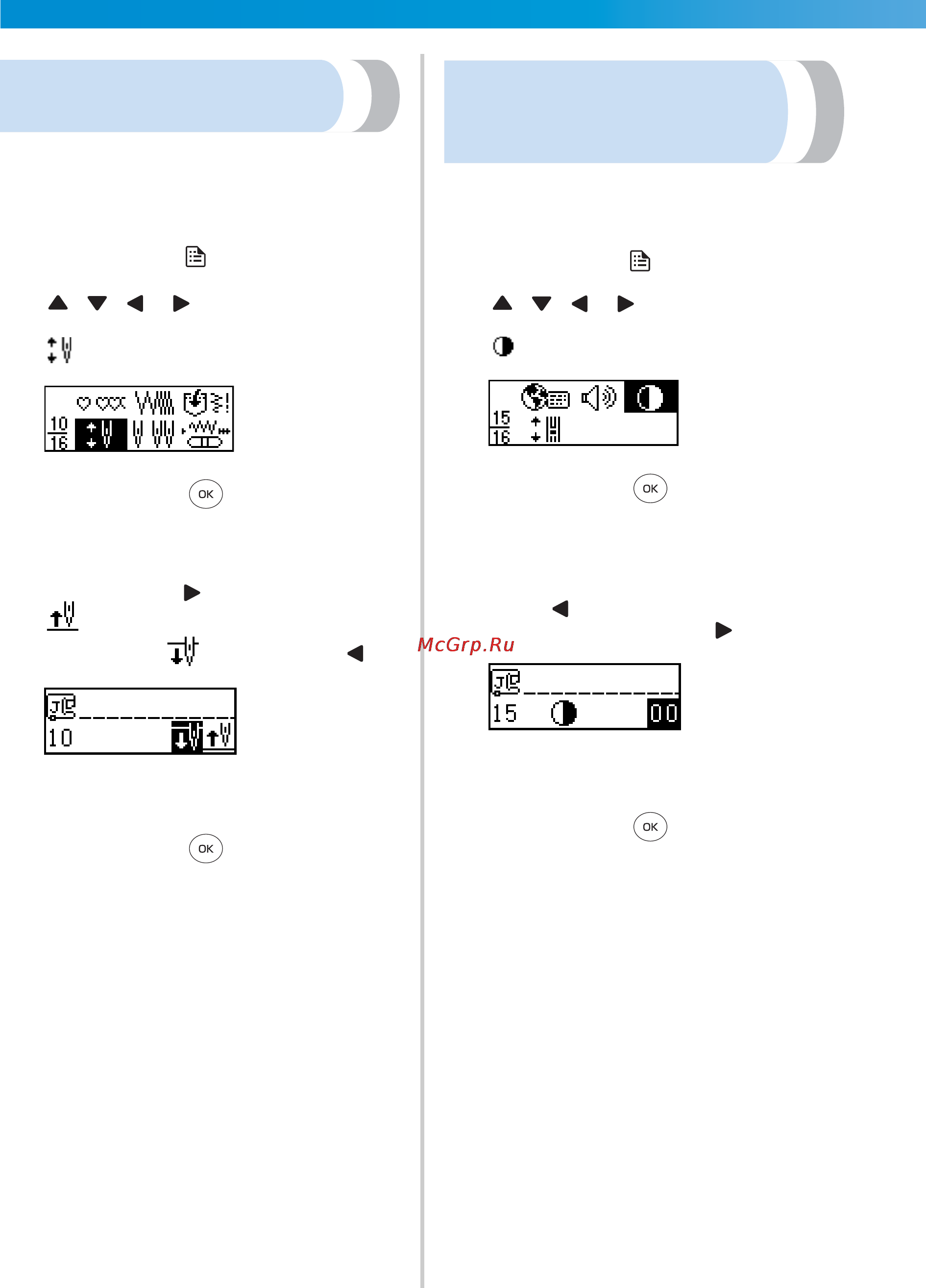

Изменение положения
остановки иглы
На заводеизготовителе машина настроена таким
образом, что при остановке игла остается
опущенной (в материале). Однако машину можно
настроить на подъем иглы при остановке.
1
Нажмите кнопку (кнопку настройки) на
панели управления, а затем нажимайте кнопки
, , и (кнопки с изображениями
стрелок) до тех пор, пока не будет выбрано
.
2
Нажмите кнопку (OK).
X Появляется экран настройки положения
иглы при остановке машины.
3
Нажмите кнопку для того, чтобы выбрать
.
Для возврата к нажмите кнопку .
X Теперь машина настроена на остановку с
поднятой иглой.
4
Нажмите кнопку (OK).
X Появляется первоначальный экран
строчек.
Настройка яркости
жидкокристаллического
индикатора
Яркость жидкокристаллического индикатора
может быть изменена при помощи панели
управления машины.
1
Нажмите кнопку (кнопку настройки) на
панели управления, а затем нажимайте кнопки
, , и (кнопки с изображениями
стрелок) до тех пор, пока не будет выбрано
.
2
Нажмите кнопку (OK).
X Появляется экран настройки яркости
жидкокристаллического индикатора.
3
Для уменьшения яркости индикатора нажмите
кнопку (–). Для увеличения яркости
индикатора нажмите кнопку (+).
X Яркость жидкокристаллического
индикатора изменена.
4
Нажмите кнопку (OK).
X Появляется первоначальный экран
строчек.
F1_brotherE.book Page 16 Sunday, November 2, 2003 6:28 PM
