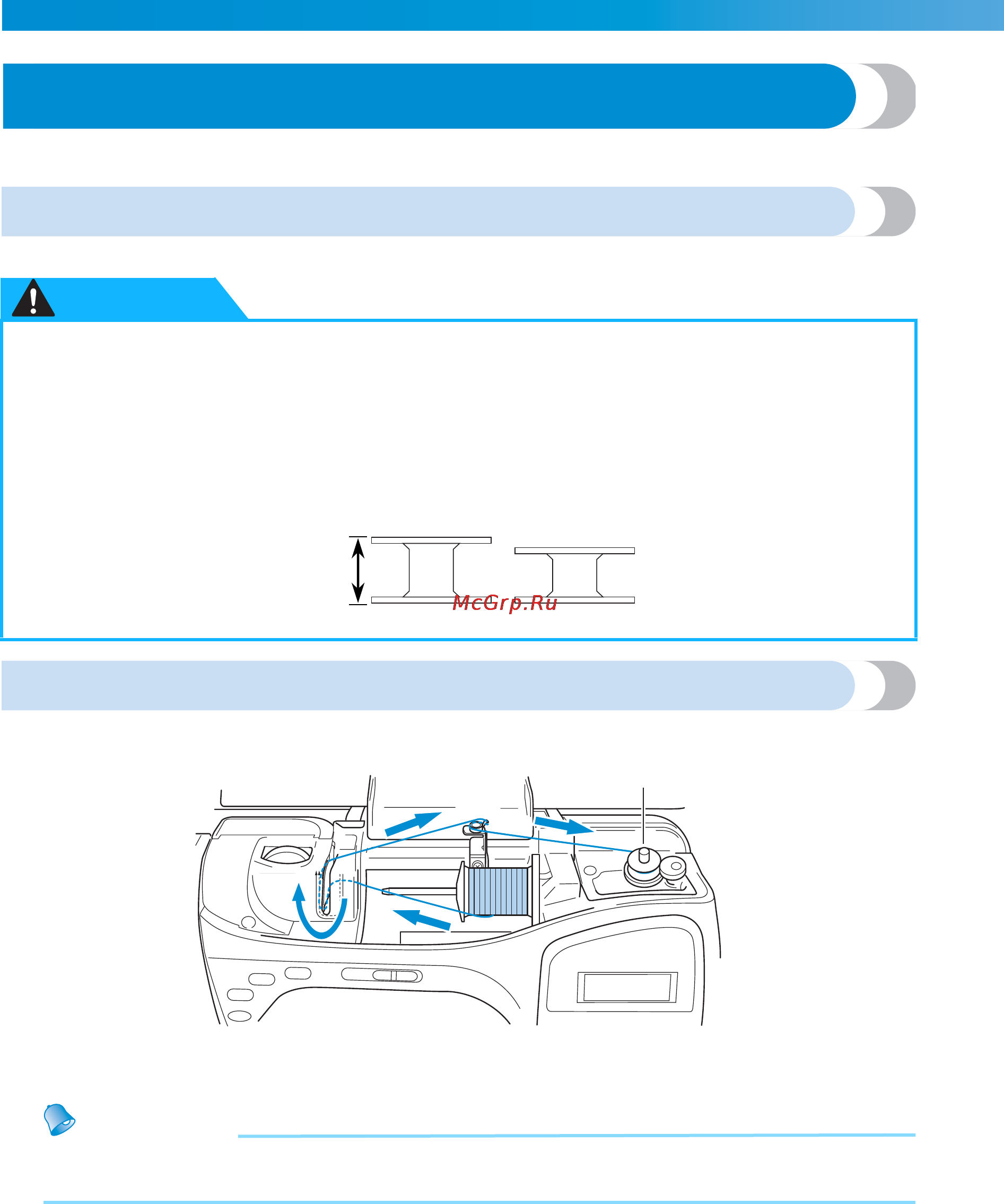

ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
18
Намотка и установка шпульки
В этом разделе описывается намотка шпульки и ее установка в машину.
Меры предосторожности
Соблюдайте указанные далее меры предосторожности, касающиеся обращения со шпульками.
Намотка шпульки
Намотайте шпульку, чтобы подготовить нижнюю нить для шитья.
1 Устройство намотки шпульки
Рекомен
д
а
ц
ии
● Последовательность заправки нити для намотки шпульки обозначена на машине ломаной
линией. Заправьте нить в соответствии с этими обозначениями.
● Применяйте только шпульки (код детали: SA156, XA5539L151), специально предназначенные
для этой швейной машины. Использование какихLлибо иных шпулек может привести к травме
или повреждению машины.
● Прилагаемые к машине шпульки разработаны специально для этой швейной машины. Если
использовать шпульки для более старых моделей, машина не будет работать нормально.
Применяйте только прилагаемые к машине шпульки или шпульки того же типа (код детали:
SA156, XA5539L151).
ВНИМАНИЕ
Реальный размер
Для этой модели Для старых моделей
11,5 мм
1
F1_brotherE.book Page 18 Sunday, November 2, 2003 6:28 PM
