Brother NX-400Q [98/157] Внимание
![Brother NX-400Q [98/157] Внимание](/views2/1026517/page98/bg62.png)

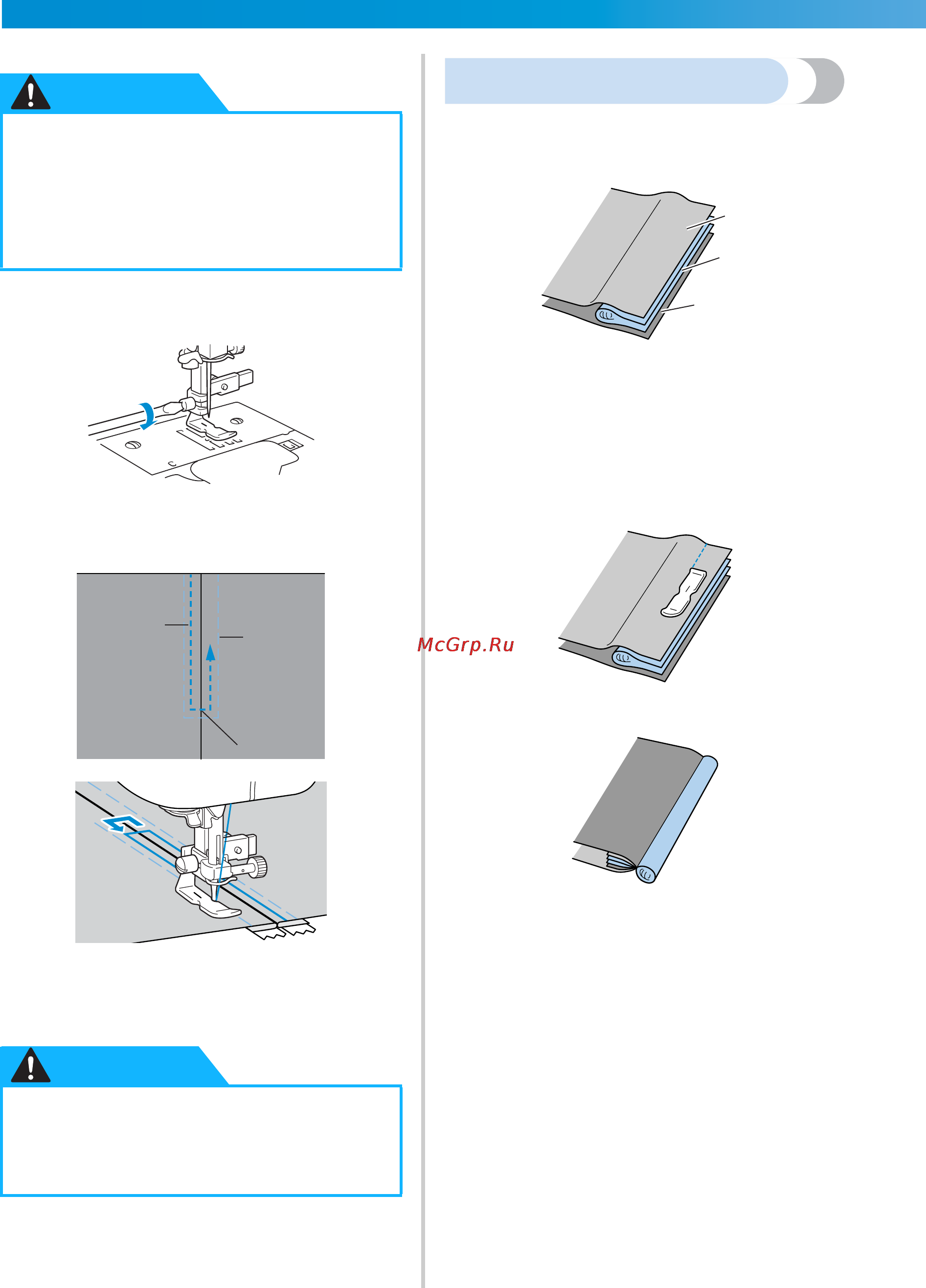

ТИПЫ СТРОЧЕК ————————————————————————————————————————————————————————————
—
92
7
Надежно затяните позиционирующий винт
отверткой.
1 Позиционирующий винт
8
Прошейте поверху вокруг молнии.
1 Строчка
2 Лицевая сторона материала
3 Наметочная строчка
4 Конец раскрытия молнии
9
Удалите наметочную строчку.
Вшивание канта
1
Установите кант между двумя полотнами
материала (изнаночными сторонами наружу),
как показано ниже.
1 Ткань
2 Кант
3 Ткань
2
Процедуру установки регулируемой лапки для
вшивания молнии/канта см. на предыдущей
странице.
3
Прошейте вдоль канта.
4
По завершении шитья выверните ткань.
● После изменения положения иглы
медленно поверните маховик машины на
себя и убедитесь в том, что игла не
касается прижимной лапки. Если игла
ударит по лапке, она может погнуться или
сломаться.
● Во время шитья следите за тем, чтобы
игла не касалась молнии – это может
привести к тому, что она погнется или
сломается.
ВНИМАНИЕ
1
3
2
4
ВНИМАНИЕ
1
2
3
F1_brotherE.book Page 92 Sunday, November 2, 2003 6:28 PM
