ОСНОВНЫЕ ОПЕРАЦИИ ————————————————————————————————————————————————————————
—
62

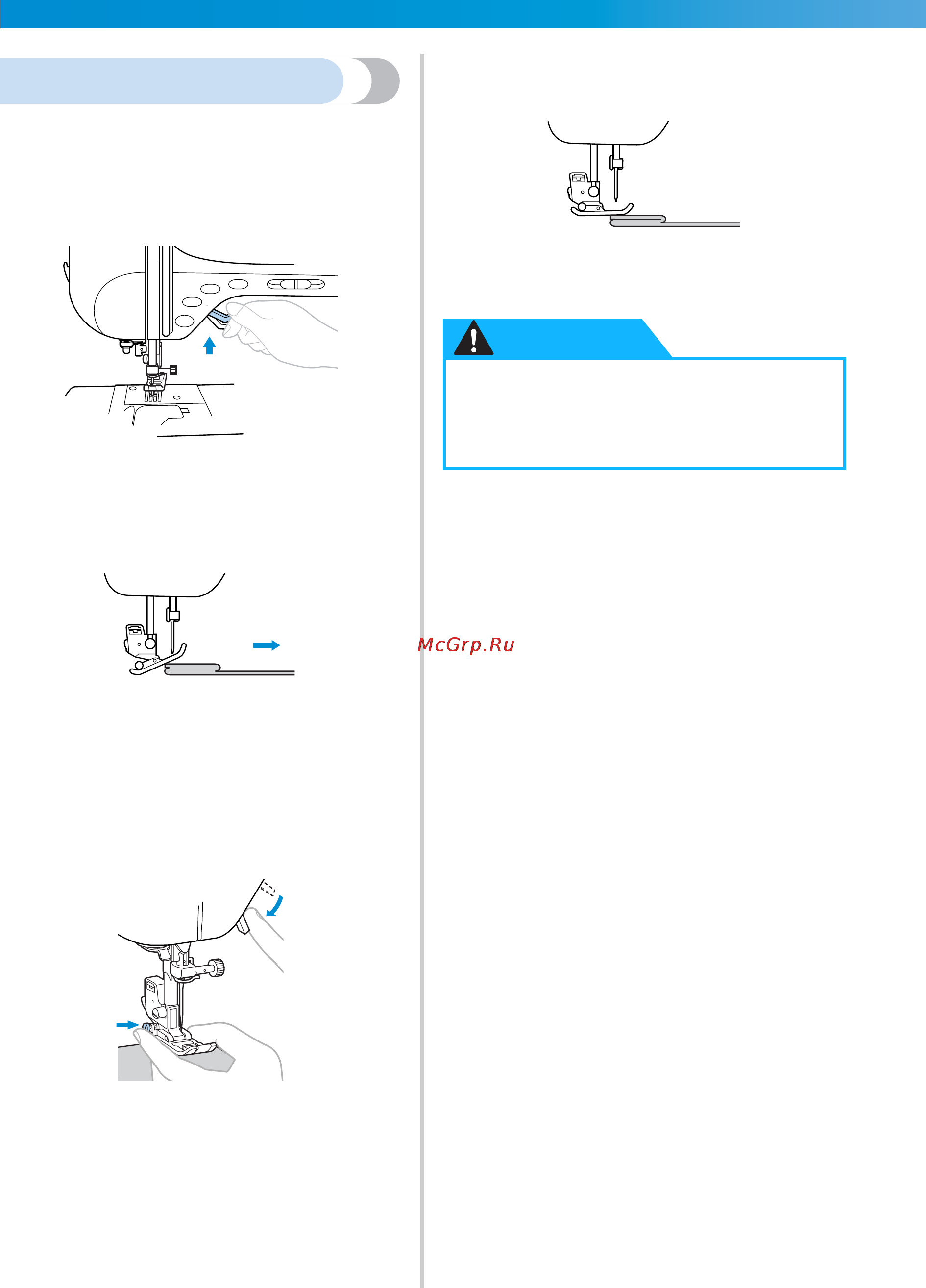

Шитье толстых материалов
■ Если материал не помещается под прижимной
лапкой
Если материал не помещается под прижимной
лапкой, поднимите рычаг лапки еще выше,
чтобы установить лапку в крайнее верхнее
положение.
■ Если шьются толстые швы и материал не
подается в начале строчки
Лапка для строчки зигзаг “J” имеет такую
конструкцию, которая позволяет фиксировать
ее в ровном положении.
1 Направление шитья
1
Если вы столкнулись со слишком толстым
швом и материал не подается в начале
строчки, поднимите рычаг лапки.
2
Нажмите черную кнопку на левой стороне
лапки. Удерживая эту кнопку нажатой,
опустите прижимную лапку.
3
Отпустите кнопку. Лапка зафиксируется на
уровне, соответствующем толщине шва, что
позволит материалу подаваться.
X После того как трудное место будет
пройдено, лапка вернется в свое
нормальное положение.
1
● При шитье материала толщиной более
6 мм или при проталкивании материала
со слишком большим усилием игла может
погнуться или сломаться.
ВНИМАНИЕ
