10
www.blaubergventilatoren.de
VENTO A50 / A50-1 / A50 S / A50-1 S

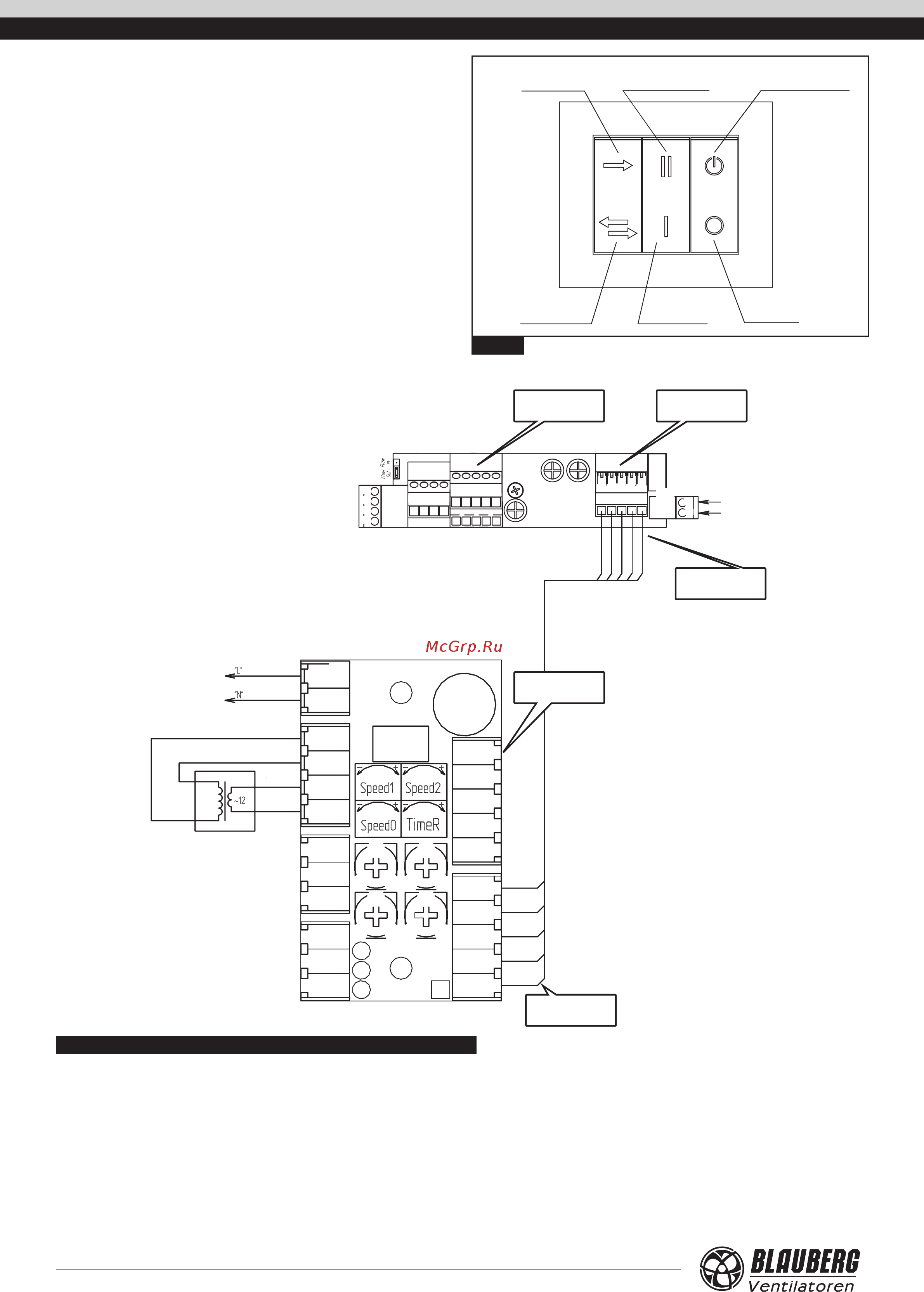

Общая схема подключения установки к панели SEA показана на рис. 18.
Для подключения установки VENTO A50 в панели SEA используется два
канала управления. Такое конструкционное решение позволяет выбрать
гибкий алгоритм работы при подключении нескольких установок.
Положение перемычки JMP1 на плате блока вентилятора определяет
направление вращения вентилятора в начале режима регенерации
или в режиме проветривания: при положении перемычки в положении
«Flow In» установка работает в приточном режиме, при положении
перемычки в положении «Flow Out» установка работает в вытяжном
режиме. Соединение установки VENTO A50 и панели управления SEA
проводится 5-ти жильным кабелем (цветовая маркировка проводов
соответствует кабелю, который поставляется в комплекте). Минимальное
сечение проводников - 0.25 мм
2
(23 AWG). Тип и мощность понижающего
трансформатора Т1 выбирается из расчета, что для обеспечения
работы одной установки необходимо переменное напряжение 12 В, а
потребляемая мощность - 3 Вт. Питание 230 В / 50 Гц (или 120 В / 60 Гц)
необходимо подключать как к блоку управления SEA (SEA-Т), так и к блоку
вентилятора для питания автоматических жалюзи (терминал блоки 31-32
в каждом случае).
Для обеспечения удобства монтажа и обслуживания все подключения
к панели управления и установке осуществляются при помощи
разъемных соединителей (терминал-блоков). Каждая ответная часть
терминал-блока имеет цифровую маркировку, которая соответствует
маркировке на плате управления.
Панель управления SEA позволяет задавать один из четырех режимов
работы установки (см. рис. 17):
1. Режим проветривания (вытяжка/приток)* на первой скорости с
производительностью 26 м
3
/час.
2. Режим проветривания (вытяжка/приток)* на второй скорости с
производительностью 53 м
3
/час.
3. Режим реверсивной работы (регенерация) на первой скорости с
производительностью 26 м
3
/час. Установка меняет направление потока
воздуха каждые 70 секунд.
4. Режим реверсивной работы (регенерация) на второй скорости с
производительностью в 53 м
3
/час. Установка меняет направление потока
воздуха каждые 70 секунд.
* - направление воздуха зависит от положения перемычки JMP1 на
плате управления установки (по умолчанию установлена на приток) (см.
рис. 18).
Включение установки
Выключение
установки
Режим
1-ой скорости
Режим реверсивной
работы
Режим 2-ой скорости
Режим
вытяжки/притока*
Рис. 17.
Рис. 18. Общая схема подключения установки Vento A50 к панели SEA
31
32
33
34
35
36
11
12
13
14
15
11
12
13
14
15
1
2
3
4
5
1
2
3
4
5
31
32
33
34
35
36
3738
3940
ÕÒ3
25
21
22
23
24
15
14
13
12
11
5
1
2
3
4
1
2
3
4
5
31
32
33
34
35
36
3738
3940
ÕÒ3
25
21
22
23
24
15
14
13
12
11
5
1
2
3
4
L
N
5
4
3
2
1
Панель управления SEA
Vento A50
JMP1
Маркировка “1..5”
на терминал-блоке
соединительного кабеля
Маркировка “11..15”
на терминал-блоке
контроллера
~120 В
или
~230 В
~120 В
или
~230 В
Маркировка “1..5”
на терминал-блоке
соединительного кабеля
Маркировка “11..15”
на терминал-блоке
контроллера
Маркировка “21..25”
на терминал-блоке
контроллера
~120 В
или
~230 В
серый
коричневый
желтый
зеленый
белый
серый
коричневый
желтый
зеленый
белый
белый
белый
красный
красный
Трансформатор 12 Вт
АТ-12
