www.blaubergventilatoren.de
5
VENTO A50 / A50-1 / A50 S / A50-1 S
модифиКации и оПции
VENTO A50 / VENTO A50-1
Установки для стен толщиной от 240 до 460 мм. Панель управления с
блоком питания приобретается отдельно.
VENTO A50 S / VENTO A50-1 S
Установки для стен толщиной от 120 до 420 мм. Панель управления с
блоком питания приобретается отдельно.
VENTO A50 Pro / VENTO A50-1 Pro
Установки для стен толщиной от 240 до 460 мм. Комплектуется
панелью управления и блоком питания SEA-T12.
VENTO A50 S Pro / VENTO A50-1 S Pro
Установки для стен толщиной от 120 до 420 мм. Комплектуется
панелью управления и блоком питания SEA-T12.
КомПЛеКТ ПосТаВКи
Установка − 1 шт.;
Монтажный крепеж − 1 шт.;
SEA-T12 - блок управления и питания (для моделей «Pro») − 1 шт.;
Кабель длиной 3м Unitronic LIYY UL CSA 5xAWG/7 (5x0.25) − 1 шт;
Руководство по эксплуатации − 1 шт.;
Упаковочный ящик − 1 шт.
Внимание
При приемке товара убедитесь, что установка
не имеет транспортных повреждений.
Убедитесь в соответствии заказанного и
полученного изделия.

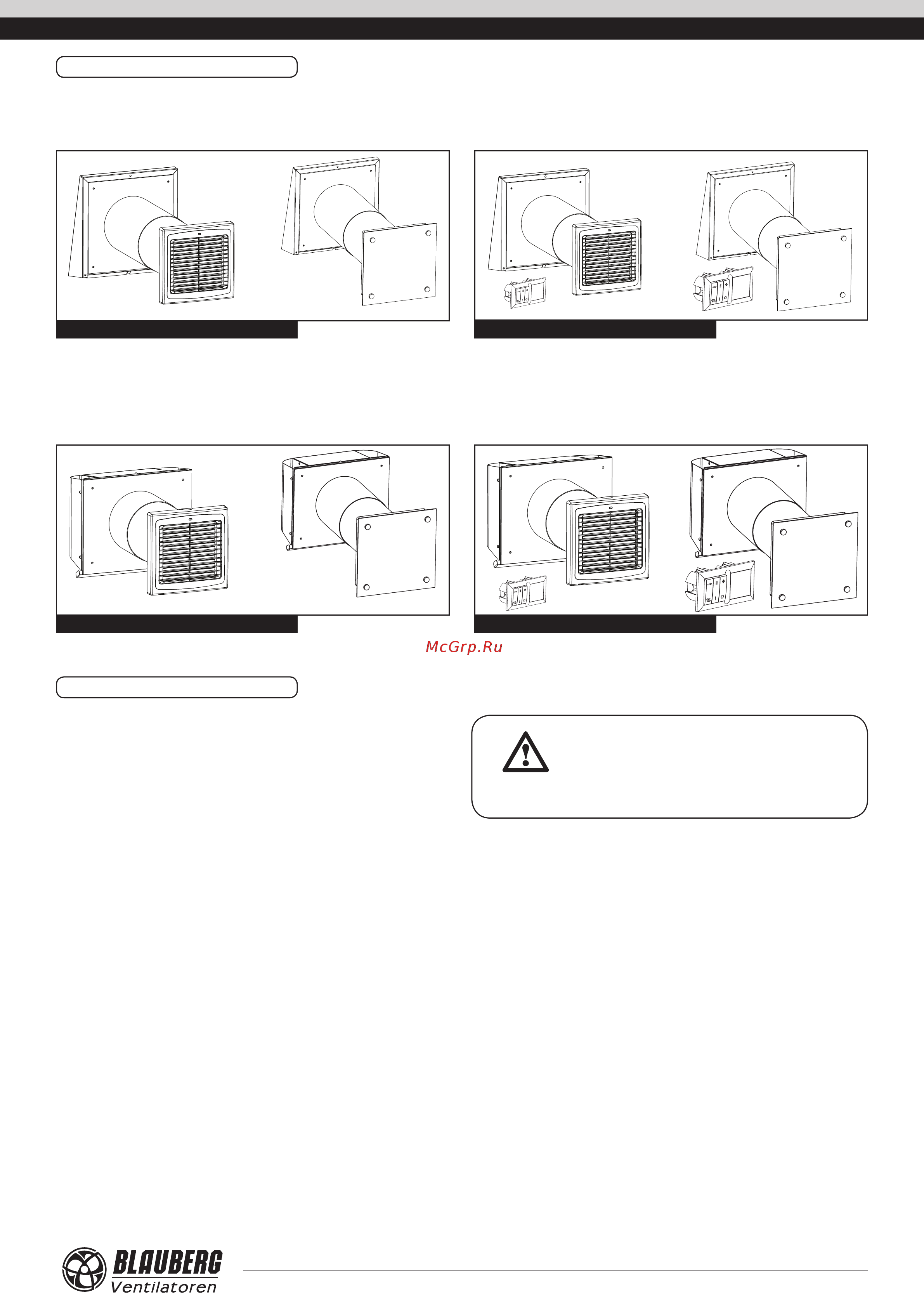

Рис. 2. VENTO A50 / VENTO A50 -1
Рис. 4. VENTO A50 S / VENTO A50-1 S
Рис. 3. VENTO A50 Pro / VENTO A50-1 Pro
Рис. 5. VENTO A50 S Pro / VENTO A50-1 S Pro
