Blauberg VENTO A50 [6/20] Vento a50 a50 1 a50 s a50 1 s

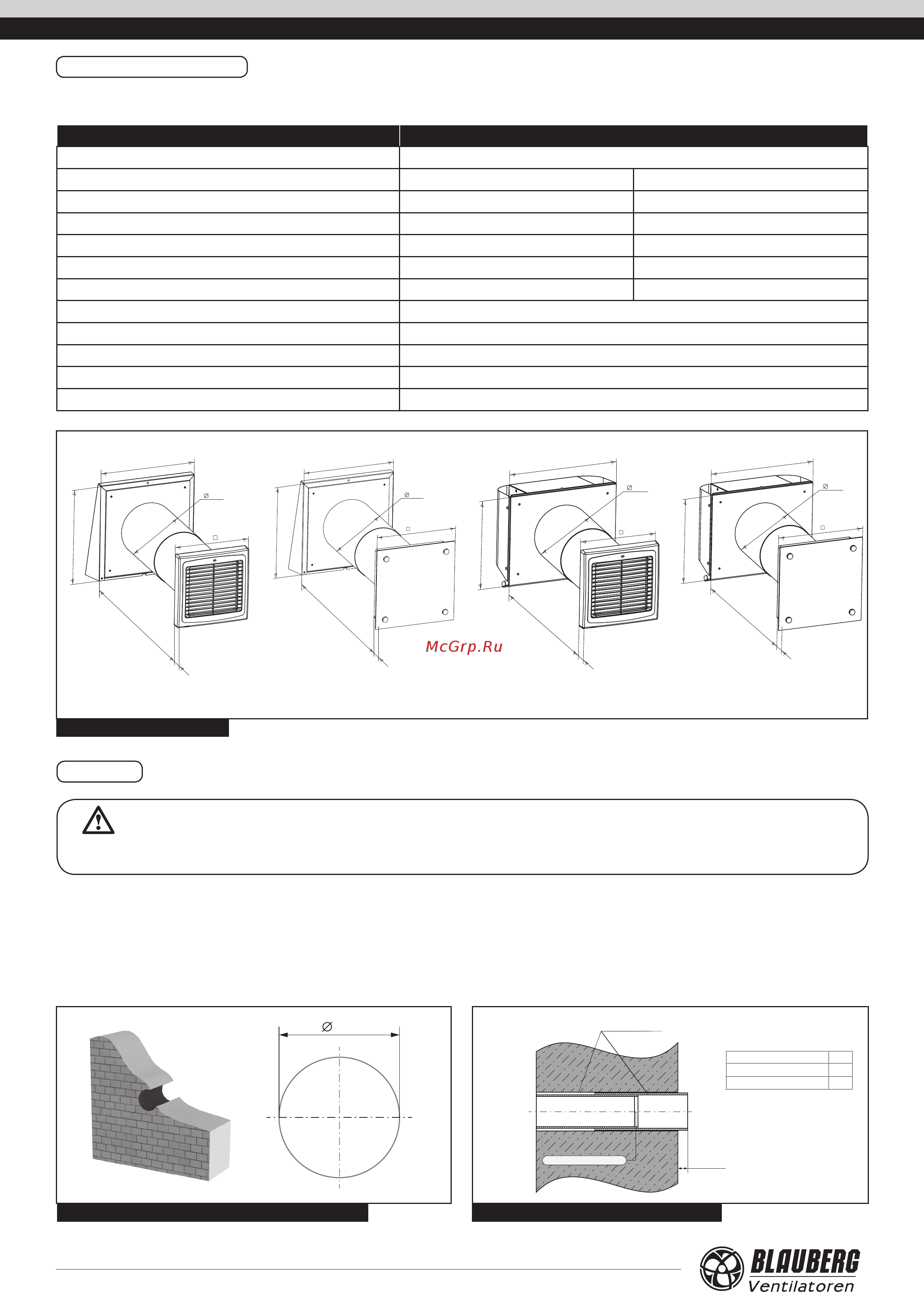

![Blauberg VENTO A50 [6/20] Vento a50 a50 1 a50 s a50 1 s](/views2/1268032/page6/bg6.png)
6
www.blaubergventilatoren.de
VENTO A50 / A50-1 / A50 S / A50-1 S
ТеХниЧесКие данные
Таблица 1. Технические характеристики установки
Параметры VENTO A50 / A50 Pro / A50-1 / A50-1 Pro
Напряжение питания установки, В / 50 Гц 230
Скорость 1 2
Суммарная мощность установки, Вт 3,68 4,83
Суммарный ток установки, А 0,021 0,026
Макс. расход воздуха, м
3
/ч 26 53
Уровень звукового давления на расст. 1 м, дБ(A) 24 34
Уровень звукового давления на расст. 3 м, дБ(A) 14 24
Макс. темп. перемещаемого воздуха,
о
С от -20 до +50
Суммарный класс фильтрации двух фильтров G3
Эффективность регенерации, % до 90
Тип регенератора керамический аккумулятор энергии
Индекс защиты IP24
Дистанционное кольцо
А
Помещение Улица
Модель А, мм
VENTO A50 / A50-1 10
VENTO A50 S / A 50 -1 10-110
Щели заполнить
монтажной пеной
монТаж
Внимание
Электроподключение должны осуществлять квалифицированные специалисты, после тщательного изучения руководства по эксплуатации.
Установка предназначена для внутристенного монтажа в наружной
стене здания.
Для монтажа установки выполните следующие действия:
1. Для монтажа установки подготовьте в наружной стене помещения
сквозное отверстие круглой формы. Размер отверстия указан на рис. 7.
При монтаже нескольких последовательно соединенных установок на
этапе подготовки отверстий рекомендуется предусмотреть полость
для прокладки кабеля в стене для последовательного подключения
нескольких установок.
2. Установите телескопический канал в стене. С наружной стороны стены
канал должен выступать на расстояние А, указанное на рис. 8.
3. Заполните зазоры между стеной и телескопическим каналом
монтажной пеной.
Рис. 8. Монтаж телескопического канала
170
Рис. 7. Размер отверстия под телескопический канал
Рис. 6. Габаритные размеры
VENTO A50 VENTO A50 SVENTO A50-1 VENTO A50-1 S
212
240-460
34
280
300
157
212
120-420
34
310
260
157
157
242
240-460
59
300
280
242
120-420
59
310
260
157
