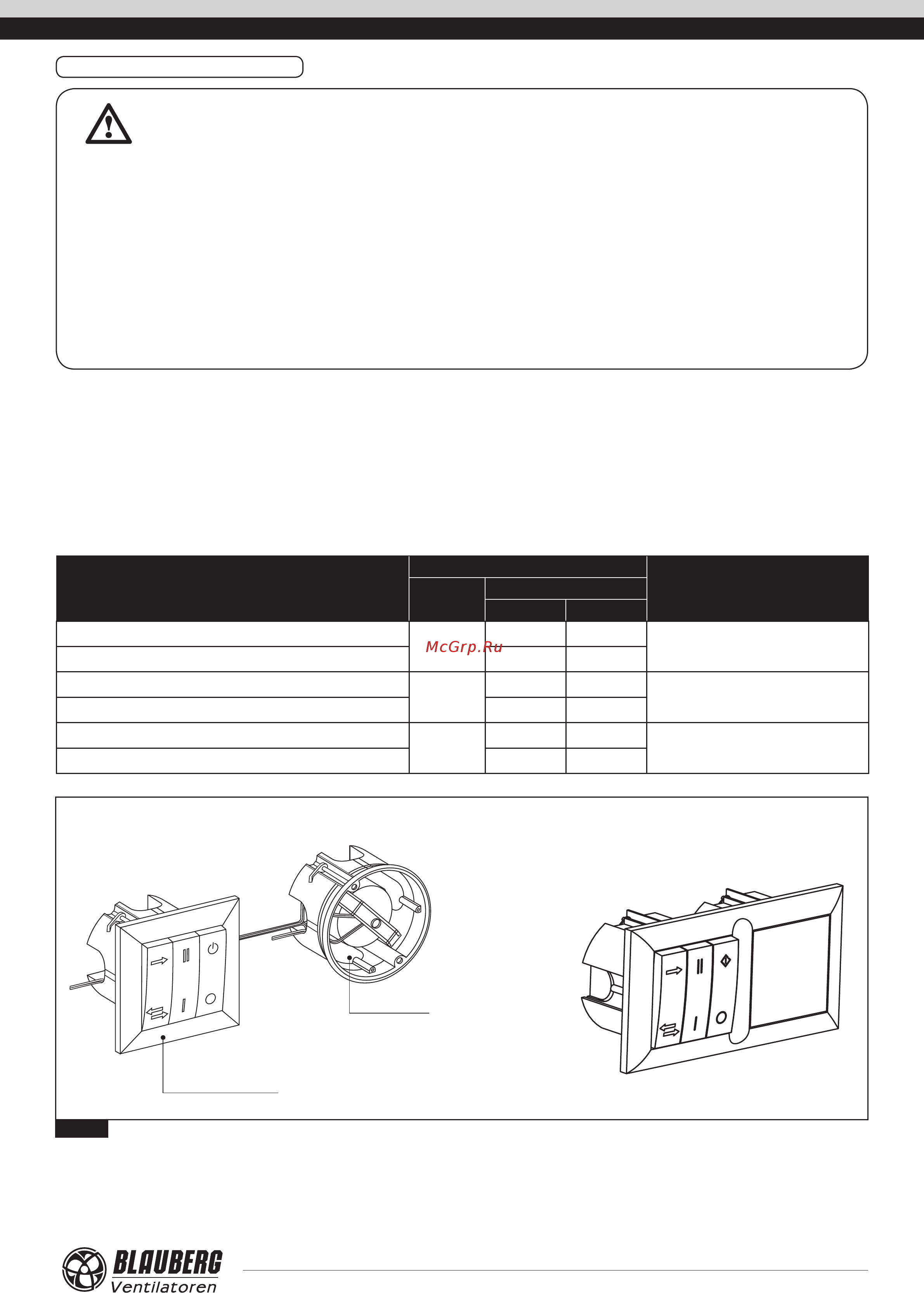

VENTO A50 / A50-1 / A50 S / A50-1 S
ПодКЛЮЧение и уПраВЛение
Внимание
Подключение установки к сети должен осуществлять квалифицированный электрик, после изучения данного
руководства пользователя.
Номинальные значения электрических параметров приведены на наклейке завода-изготовителя. Любые
изменения во внутреннем подключении запрещены и ведут к потере права на гарантию.
Электрическая сеть, к которой подключается изделие, должна соответствовать действующим
электрическим стандартам. Установку необходимо включать в установленную надлежащим образом розетку,
имеющую заземлённый контакт или соединенную со стационарной проводкой.
Соблюдайте соответствующие электрические стандарты, правила техники безопасности (DIN VDE
0100), TAB der EVUs. Стационарная сеть электроснабжения должна быть оснащена на входе автоматическим
выключателем с электромагнитным расцепителем с зазором между контактами на всех полюсах не менее 3 мм
(VDE 0700 T1 7.12.2 / EN 60335-1).
Обеспечьте быстрый доступ к месту установки автоматического выключателя.
Управление установкой осуществляется при помощи внешней панели
управления SEA или блока управления и питания SEA-T12 (приобретается
отдельно, если не входит в комплект поставки для данной модификации).
Блок управления и питания SEA-T12 состоит из панели управления и
трансформатора мощностью 12 Вт (см. рис. 16). Для панели управления
SEA трансформатор AT-12 либо AT-40 приобретаются отдельно.
Установка должна быть подключена к однофазной сети переменного
тока с напряжением 230 В / 50 Гц или 120 В / 60 Гц, в зависимости от
применяемого типа трансформатора. Питание обязательно должно быть
подведено к панели управления и к блоку вентилятора установки (для
питания автоматических жалюзи). Модификации блока управления и
питания выбираются потребителем в зависимости от напряжения сети и
мощности трансформатора согласно табл. 2
Таблица 2. Технические характеристики панели управления
Наименование панели управления и питания
Данные трансформатора
Примечание
Мощность,
Вт
Напряжение, В
Вход Выход
Блок управления и питания SEA-T12
12
230 / 50 Гц 12 / 50 Гц
Подключать не более 4-х установок
Блок управления и питания SEA-T12 (120 В / 60 Гц) 120 / 60 Гц 12 / 60 Гц
Панель управления SEA + трансформатор AT-40
40
230 / 50 Гц 12 / 50 Гц
Подключать не более 12-ти установок
Панель управления SEA + трансформатор AT-40 (120 В / 60 Гц) 120 / 60 Гц 12 / 60 Гц
Панель управления SEA + трансформатор AT-12
12
230 / 50 Гц 12 / 50 Гц
Подключать не более 4-х установок
Панель управления SEA + трансформатор AT-12 (120 В / 60 Гц) 120 / 60 Гц 12 / 60 Гц
Панель управления SEA и трансформатор AT Блок управления и питания SEA-Т12
Панель управления SEA
трансформатор
Рис. 16.
