VENTO A50 / A50-1 / A50 S / A50-1 S

Шурупы

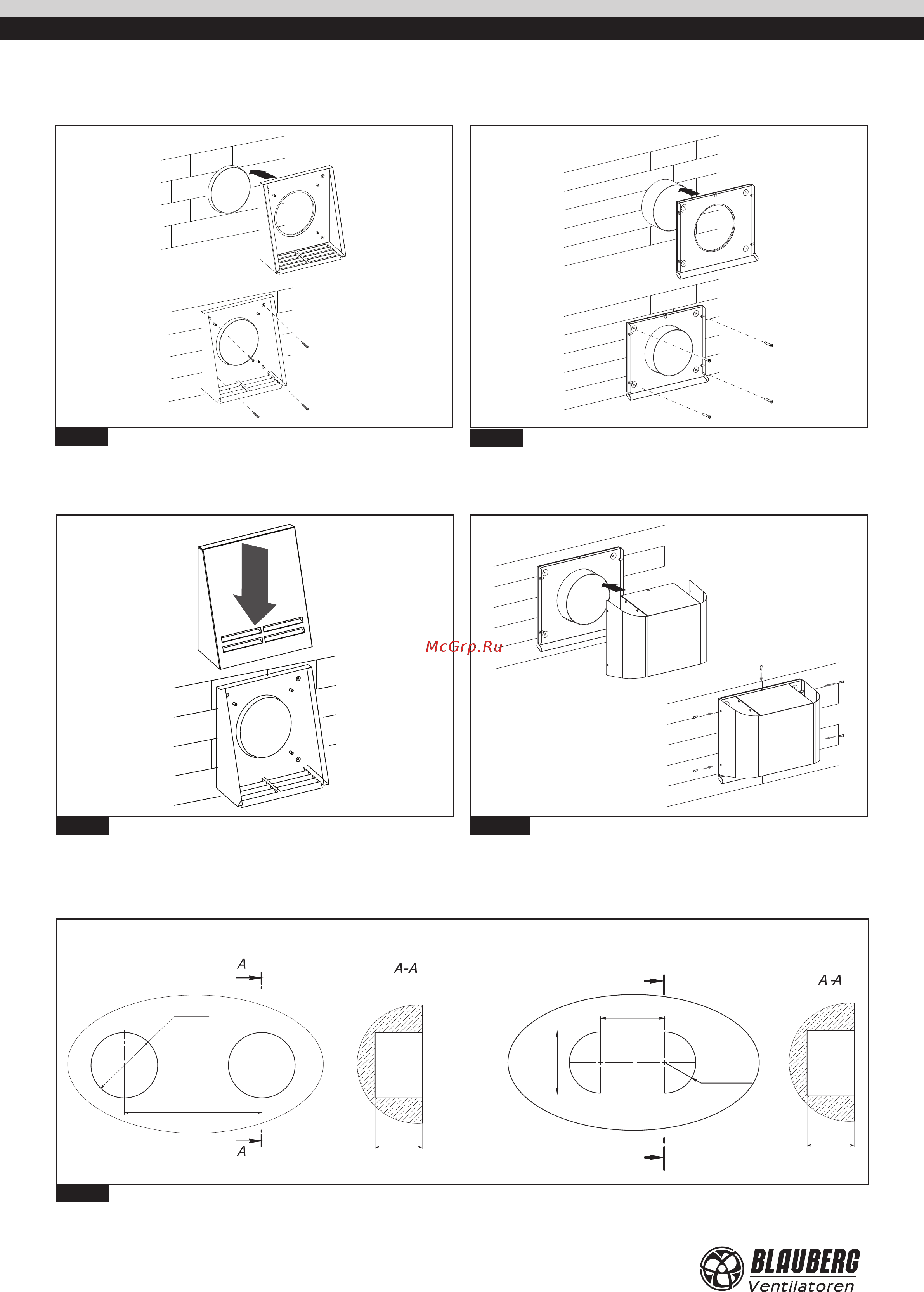

10. Закрепите заднюю часть вентиляционного колпака на стене:

• Рис. 13а − для моделей для моделей VENTO A50 / A50-1. Соедините

заднюю часть вентиляционного колпака со стеной саморезами 4х40

(из комплекта поставки).

• Рис. 13б − для моделей VENTO A50 S / A50-1 S. Соедините заднюю часть

вентиляционного колпака со стеной саморезами 4х40 (из комплекта

поставки).

11. Установите переднюю часть вентиляционного колпака:

• Рис. 14а − для моделей VENTO A50 / A50-1;

• Рис. 14б − для моделей VENTO A50 S / A50-1 S.

Рис. 13а.

Рис. 14а.

Рис. 13б.

Рис. 14б.

12. Установите панель управления SEA-T12 с блоком питания в

предварительно подготовленные отверстия в стене, как показано на рис.

15, в недоступном для детей месте. При выборе места монтажа панели

управления учитывайте учитывать длину поставляемого кабеля. Также, по

желанию пользователя, возможно применение кабеля большей длины. Тип

и марка рекомендуемого кабеля - Unitronic LIYY UL CSA 5xAWG/7 (5x0.25).

А-А

140 мм

Ø 68 мм

2 отв.

SEA

70 мм

48 мм

70 мм

R35

2 радиуса

SEA-Т12

А-А

Рис. 15.
