www.blaubergventilatoren.de
11
VENTO A50 / A50-1 / A50 S / A50-1 S
Подключение в соответствие со схемой на рис. 19 позволяет
одновременно подключить до 4-х установок. В данном примере
используется трансформатор АТ-12 мощностью 12 Вт.
Питание 230 В / 50 Гц (или 120 В / 60 Гц) необходимо подключать как к
панели управления SEA (SEA-Т), так и к каждому блоку вентилятора для
питания автоматических жалюзи (терминал блоки 31-32 в каждом случае).
Входы на терминал-блоках контроллеров обозначены цифрами от 21
до 25. Выходы на терминал-блоках контроллеров обозначены цифрами
от 11 до 15. Терминал-блоки на соединительном кабеле, прилагаемом в
комплекте, обозначены цифрами 1-5 и подключаются к терминал-блокам
контроллера, обозначенным цифрами 11-15 (выходы) или 21-25 (входы).
Канал Б:1. Vento A50
Канал А:1. Vento A50
Канал Б:N. Vento A50
Канал А:N. Vento A50
Панель управления
SEA
~120 В
или
~230 В
~120 В
или
~230 В
~120 В
или
~230 В
~120 В
или
~230 В
~120 В
или
~230 В
~120 В
или
~230 В
белый
белый
красный
красный
серый
коричневый
желтый
зеленый
белый
серый
коричневый
желтый
зеленый
белый
серый
коричневый
желтый
зеленый
белый
серый
коричневый
желтый
зеленый
белый
серый
коричневый
желтый
зеленый
белый
серый
коричневый
желтый
зеленый
белый
серый
коричневый
желтый
зеленый
белый
серый
коричневый
желтый
зеленый
белый
Трансформатор 12 Вт
АТ-12

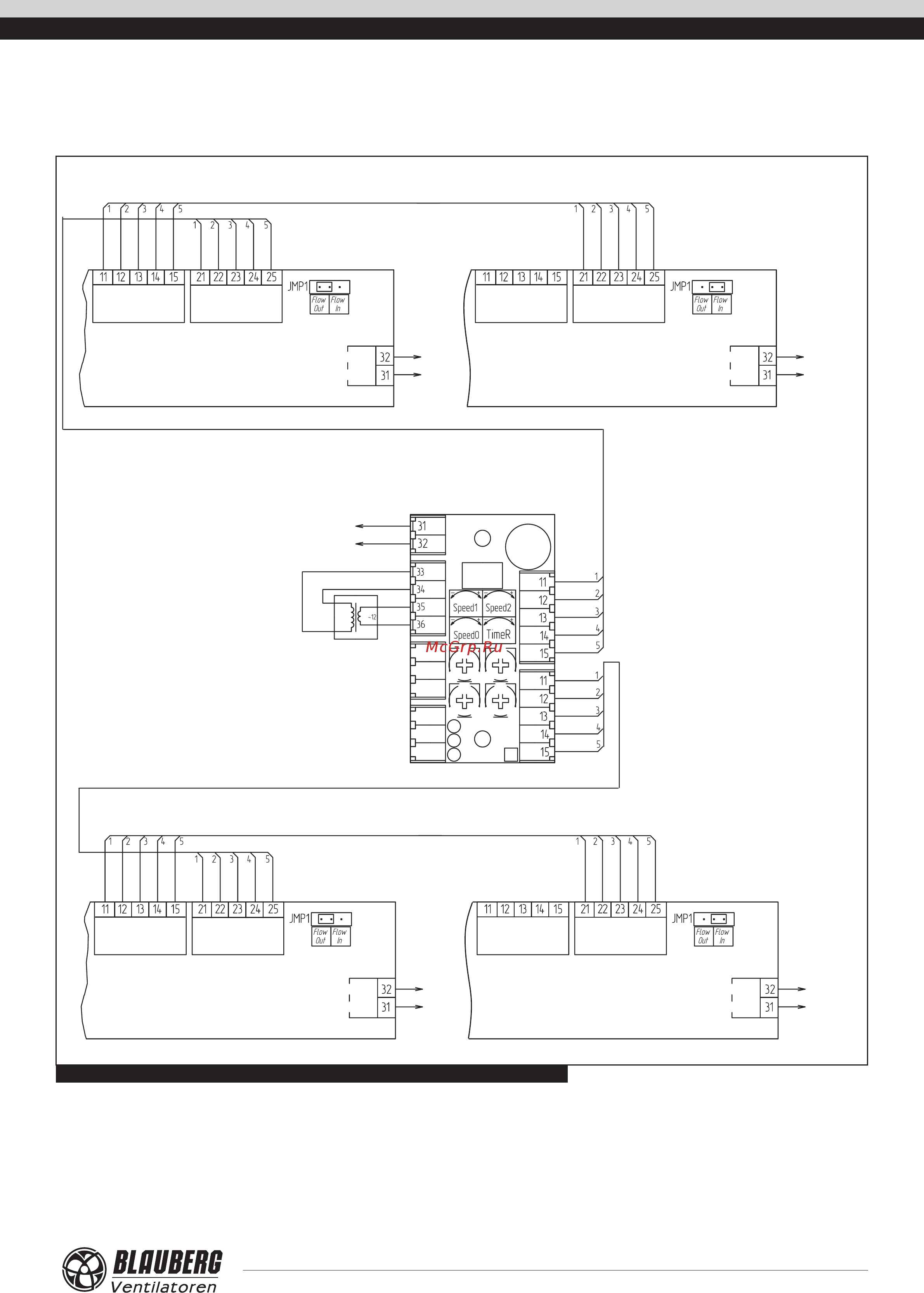

Рис. 19. Общая схема подключения до 4-х установок Vento A50 к панели управления SEA
