VENTO A50 / A50-1 / A50 S / A50-1 S

5. Последовательно установите в телескопический канал фильтр,

керамический регенератор, другой фильтр и выпрямитель потока

воздуха (см. рис. 9).

6. Установите в стене дюбели 5х25 и прикрепите блок вентилятора

к стене универсальными шурупами 3х25, входящими в комплект поставки

установки, (см. рис. 10).

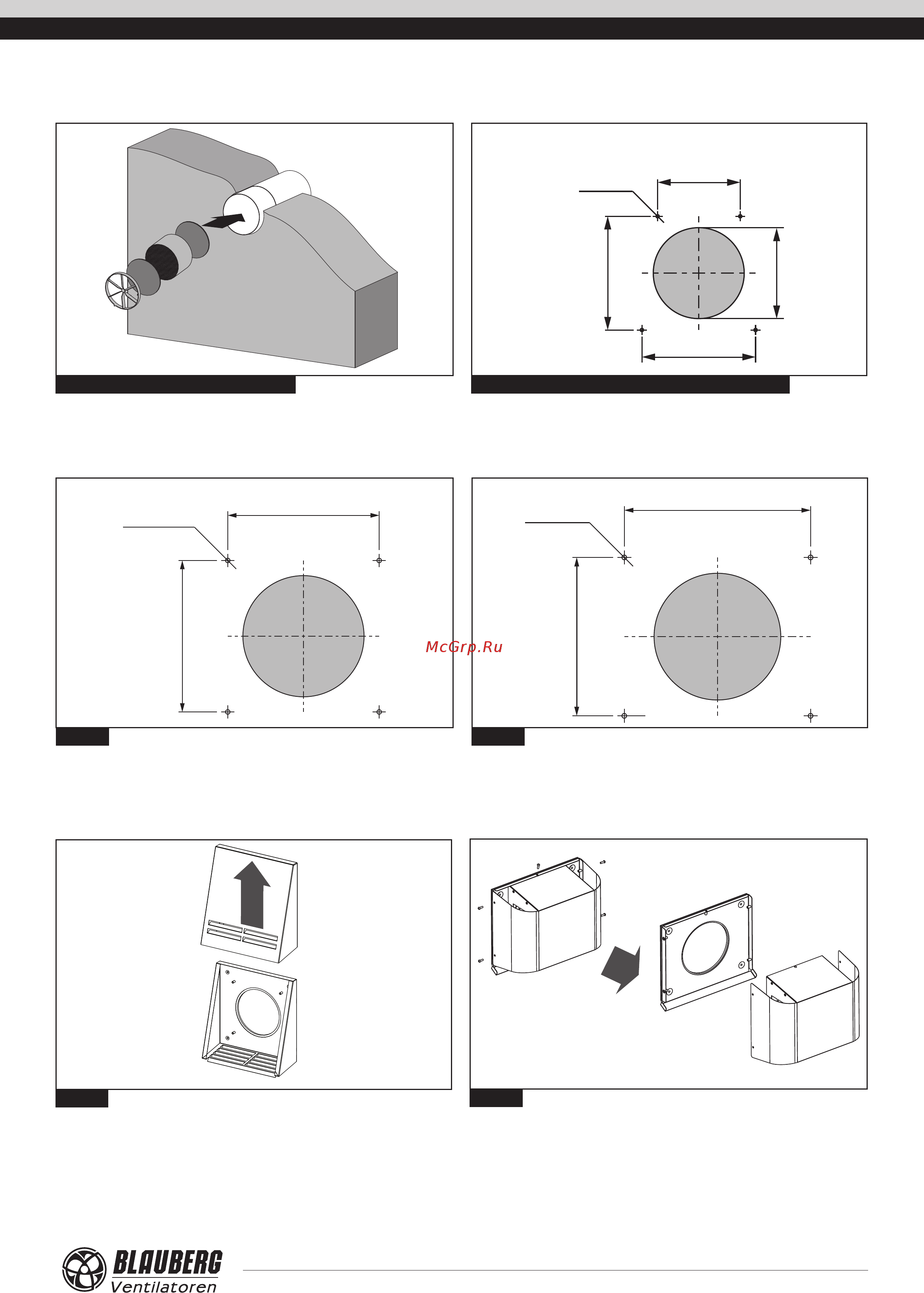

Рис. 9. Монтаж компонентов установки

Рис. 10. Разметка отверстий под блок вентилятора

Разметка отверстий под крепеж

блока вентилятора, мм

195

Ø6

4 отв.

150

196

170

7. Выполните разметку под отверстия для крепления наружного

вентиляционного колпака:

• Рис. 11а − для моделей VENTO A50 / A50-1;

• Рис. 11б − для моделей VENTO A50 S / A50-1 S.

Просверлите отверстия на глубину 40 мм для дюбелей 6х40.

Рис. 11а. Рис. 11б.

193,5

Ø6

4 отв.

246,4

220

Ø6

4 отв.

220

8. Установите дюбели 6х40 (входят в комплект поставки) в отверстия.

9. Разберите наружный вентиляционный колпак для обеспечения

доступа к крепежным отверстиям:

• Рис. 12а − для моделей VENTO A50 / A50-1. Снимите переднюю часть

наружного вентиляционного колпака.

• Рис. 12б − для моделей VENTO A50 S / A50-1 S. Открутите 5 винтов и

снимите переднюю часть наружного вентиляционного колпака.

Рис. 12а.

Рис. 12б.
