VENTO A50 / A50-1 / A50 S / A50-1 S
Установка состоит из телескопического канала с регулируемой
длиной, блока вентилятора и наружного вентиляционного колпака.
Внутри телескопического канала, во внутренний канал, установлены
два фильтра и керамический аккумулятор энергии (регенератор).
Круглый телескопический канал Ø150 мм изготовлен из пластика и
имеет регулируемую длину:
– от 240 до 460 мм в модели VENTO A50 / A50-1;
– от 120 до 420 мм в моделях VENTO A50 S / A50-1 S.
Установка оснащена высокотехнологичным керамическим
аккумулятором с эффективностью регенерации до 91%. Благодаря
ячеистой структуре имеет большую площадь поверхности контакта и
высокий КПД. Обладает высокими теплопроводящими и накопительными
свойствами.
Керамический аккумулятор энергии (регенератор) обеспечивает
утилизацию тепловой энергии, содержащейся в вытяжном воздухе, для
нагрева приточного воздуха. Внутри регенератора проложен шнур для
извлечения его из установки. Регенератор установлен на изоляционный
материал, который используется и как уплотнитель.
Со стороны помещения установливается блок вентилятора. В блоке
вентилятора предусмотрены защитные жалюзи, которые перекрывают
канал при выключении установки.
Для нагнетания или вытяжки воздуха применяется осевой
реверсивный вентилятор, оснащённый ЕС двигателем с низким
энергопотреблением. Двигатель оборудован встроенной тепловой
защитой от перегрева и подшипниками качения для большего срока
эксплуатации.
Очистку приточного и вытяжного воздуха, а также защиту
регенератора от загрязнения, обеспечивают два встроенных фильтра с
общей степенью очистки G3.
Со стороны улицы предусмотрен наружный вентиляционный колпак,
предотвращающий прямое попадание воды и крупных предметов в
установку.
Встроенная система автоматики позволяет установке работать на 2-х
скоростях (минимальная или максимальная):
– в режиме проветривания (приток или вытяжка);
– в режиме реверсивной работы с регенерацией тепла.
Управление режимами работы установки осуществляется при
помощи выносного блока управления и питания SEA-T12 или панели
управления SEA.
В комплект поставки VENTO A50 Pro / A50-1 Pro / A50 S Pro / A50-1 S
Pro входит блок управления и питания SEA-T12. Он вмещает в одном
корпусе панель управления SEA и трансформатор АТ-12 мощностью 12
Вт. Один блок управления и питания SEA-T12 позволяет подключить до
4-х установок в единую вентиляционную систему с централизованным
управлением.
Для создания системы вентиляции с централизованным управлением
большим количеством установок (от 4-х до 12-ти) необходимо
приобрести следующие компоненты:
- необходимое количество установок cерии VENTO A50 (без блока
управления);
- панель управления SEA;
- трансформатор питания AT-40 мощностью 40 Вт.
Наружный вентиляционный колпак
Внешний канал
Внутренний канал
Керамический регенератор
Дистанционное кольцо
Фильтр
Фильтр
Выпрямитель потока воздуха
Блок вентилятора
Плоская лицевая панель

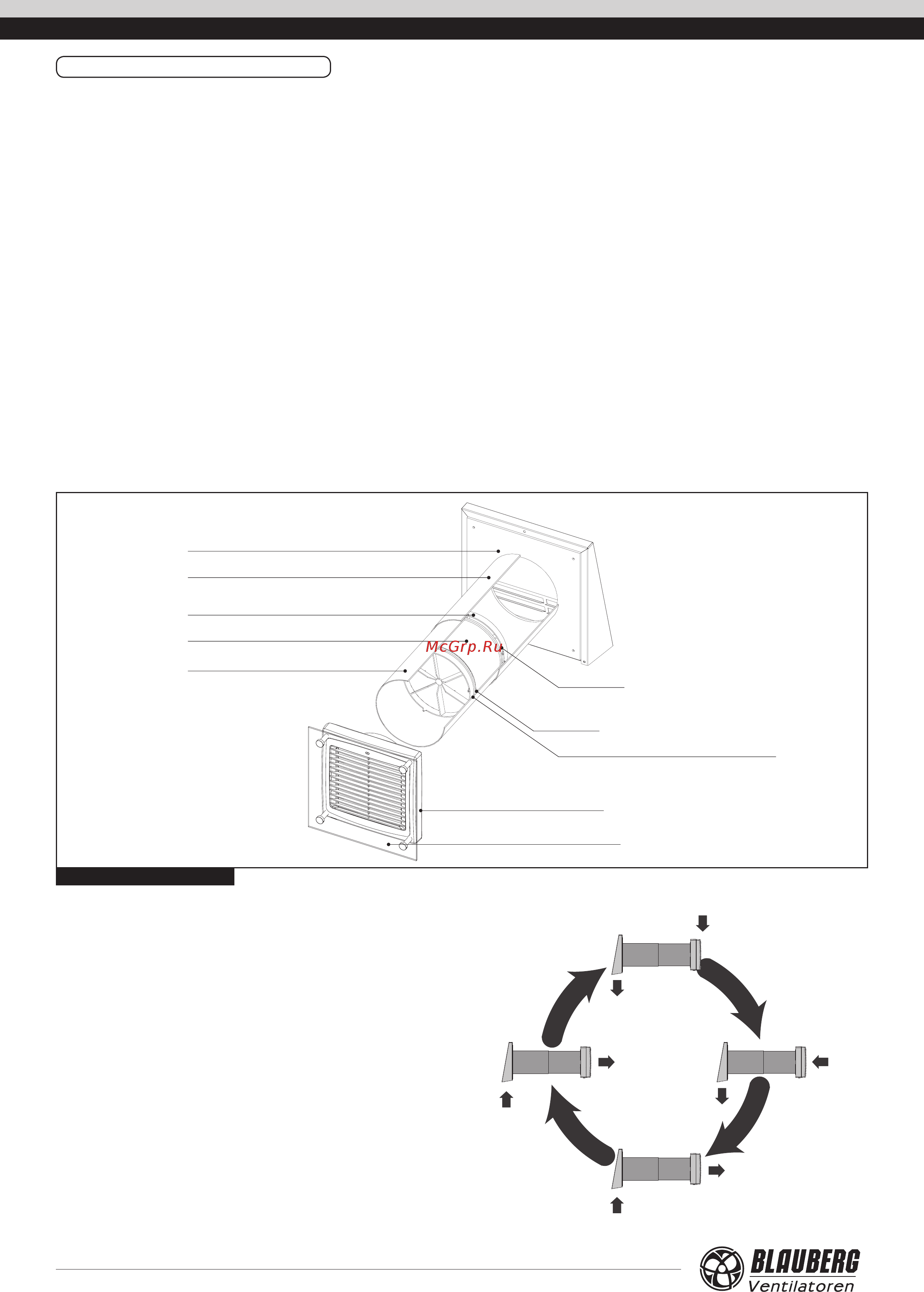

Рис. 1. Устройство установки
В установке предусмотрено четыре режима вентиляции:
• 1. Режим проветривания (вытяжка или приток) на первой
скорости.
• 2. Режим проветривания (вытяжка или приток) на второй
скорости.
• 3. Режим реверсивной работы (регенерация) на первой
скорости.
• 4. Режим реверсивной работы (регенерация) на второй
скорости.
В режиме установка работает в два цикла по 70 секунд.
I . Теплый загрязненный воздух вытягивается из помещения и,
проходя через керамический регенератор, постепенно нагревает
его. Через 70 секунд, когда керамический регенератор нагрелся,
установка переходит в режим притока воздуха.
II . Свежий, холодный воздух с улицы, проходя через
керамический регенератор, увлажняется и подогревается за
счет накопленного в регенераторе тепла. Через 70 секунд, когда
регенератор остыл, установка снова переключается в режим вытяжки
воздуха, и цикл повторяется.
I ЦИКЛ
II ЦИКЛ
-10 °С
-10 °С
+20 °С
+20 °С
+17 °С
+17 °С
-7 °С
-7 °С
7
0
с
е
к
.
7
0
с
е
к
.
В
Ы
Т
Я
Ж
К
А
В
О
З
Д
У
Х
А
П
Р
И
Т
О
К
В
О
З
Д
У
Х
А
