4.3.3 Замена дверцы морозильного отде-
ления

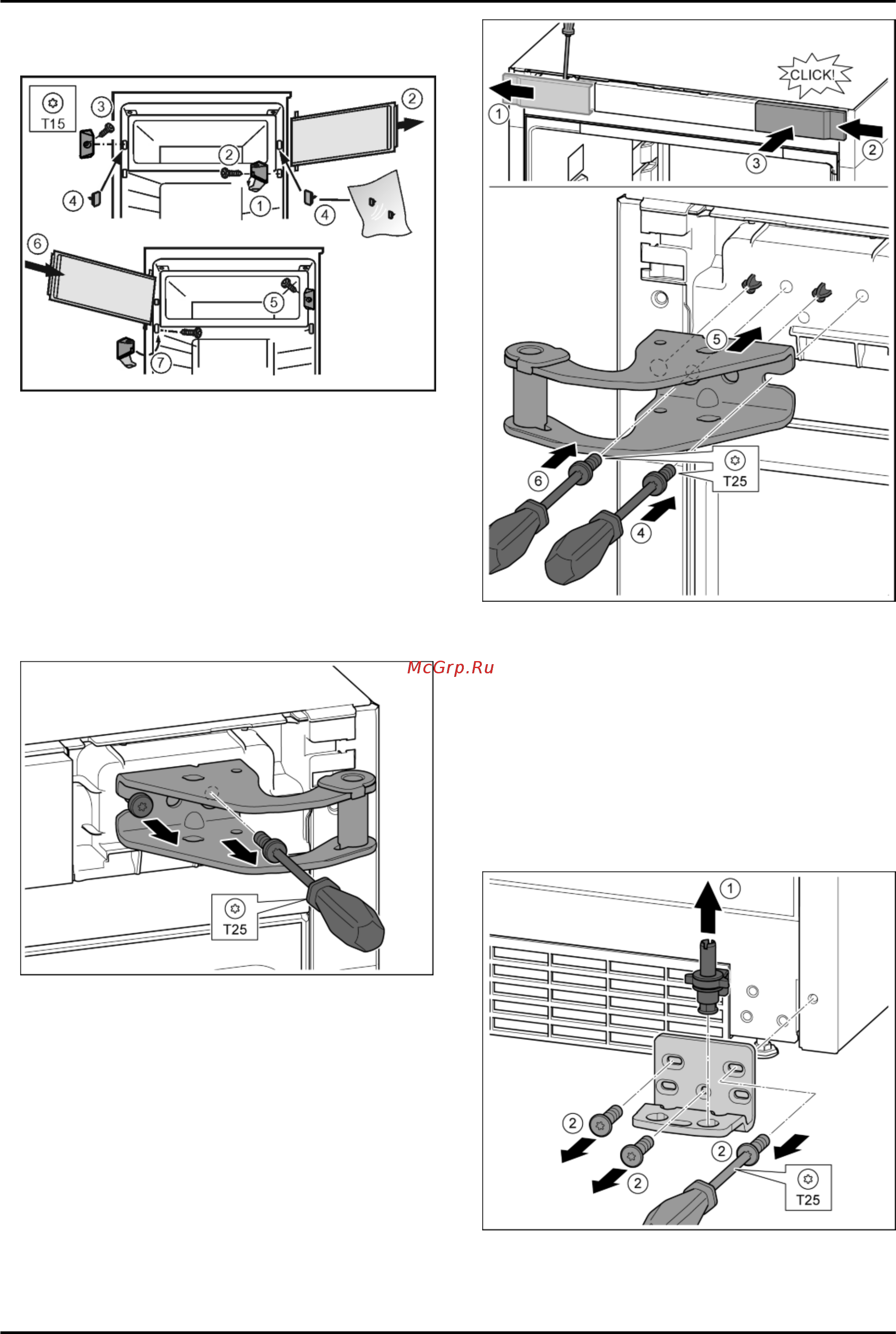

Fig. 13
u
Откинуть крышку на кронштейне.
Fig. 13 (1)
u
Снятие двери морозильного отделения: открутить крон-
штейн отверткой Т15.
Fig. 13 (2)
u
Открутить концевой замок отверткой Т15.
Fig. 13 (3)
u
Закрыть образовавшиеся отверстия прилагающимися
пробками.
Fig. 13 (4)
u
Установить концевой замок с помощью отвертки Т15.
Fig. 13 (5)
u
Установить дверцу морозильного отделения сверху.
Fig. 13 (6)
u
Установить кронштейн и примкнуть крышку.
Fig. 13 (7)
4.3.4 Перестановка верхних опорных частей
Fig. 14
u
Оба винта выкрутить отверткой Т25.
u
Приподнять и убрать опорный кронштейн.
Fig. 15
u
Крышку отсоединить с помощью отвертки и убрать в
сторону.
Fig. 15 (1)
u
Навесить крышку, повернув ее на 180°, справа с другой
стороны.
Fig. 15 (2)
u
Крышку зафиксировать.
Fig. 15 (3)
u
Установить винт отверткой Т25.
Fig. 15 (4)
u
Установить верхний опорный кронштейн.
Fig. 15 (5)
w
Цапфы находятся в предусмотренных резьбовых отвер-
стиях.
u
Затянуть винт.
Fig. 15 (4)
u
Вставить и затянуть винт отверткой Т25.
Fig. 15 (6)
4.3.5 Перестановка нижних опорных частей
Fig. 16
u
Опорный палец полностью извлечь движением вверх.
Fig. 16 (1)
Ввод в работу
10 * Наличие в зависимости от модели и комплектации
