Liebherr KBPgw 4354-20 [11/28] Перестановка вспомогательного механизма открывания двери

Открутить винты отверткой Т25 и снять опорный крон-

штейн.

Fig. 16 (2)

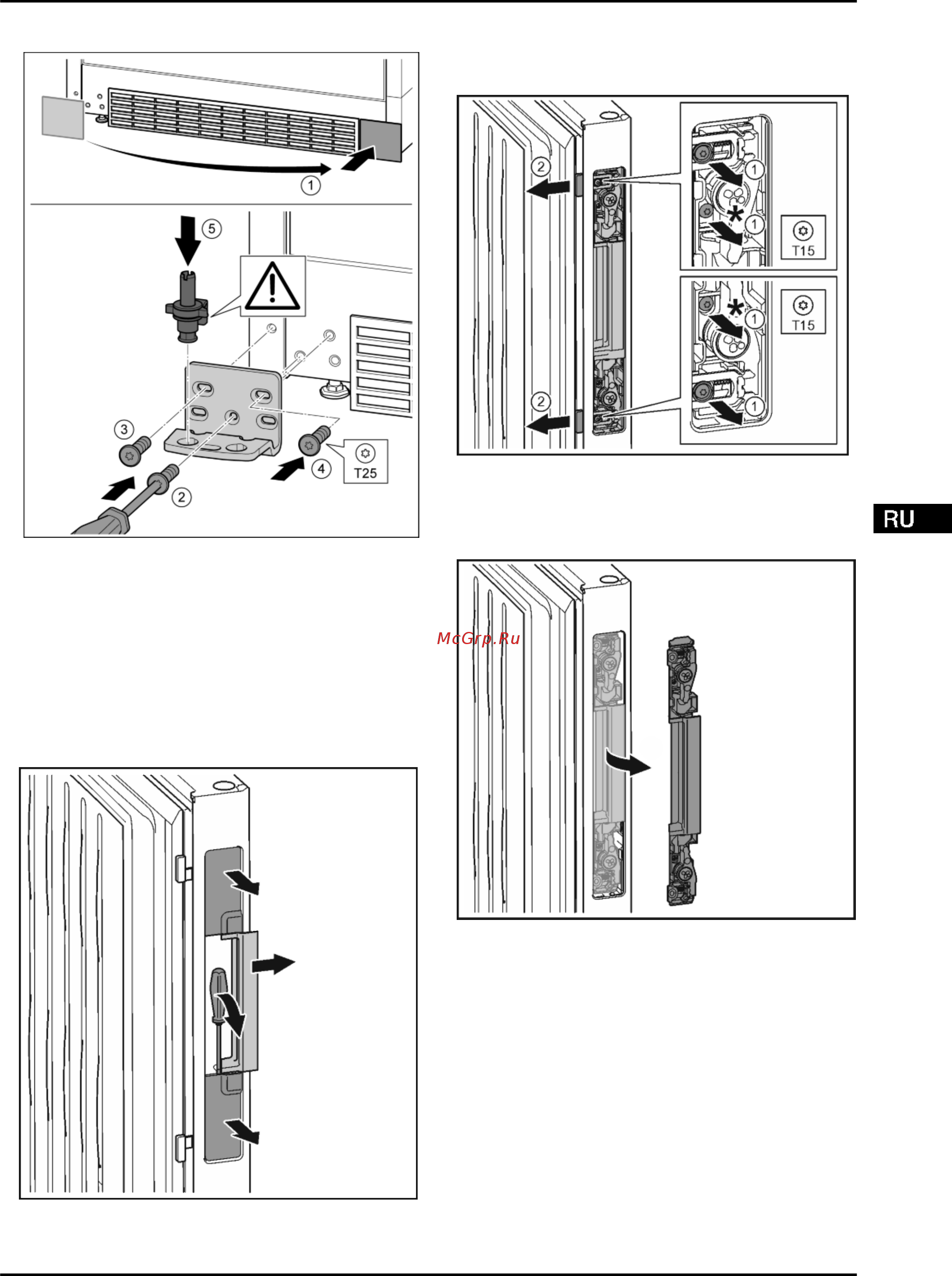

Fig. 17

Снять крышку и поставить с другой стороны.

Fig. 17 (1)

Установить опорный кронштейн с другой стороны и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

Fig. 17 (2)

Затянуть винты 3 и 4.

Fig. 17 (3, 4)

Снова установить опорный палец в сборе. При этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

Fig. 17 (5)

4.3.6 Перестановка вспомогательного меха-

низма открывания двери

Fig. 18

Снять крышку сверху и снизу от прорези для захвата.

Вспомогательный механизм открывания двери нажать в

сторону.

Вставить шлицевую отвертку в появившийся зазор.

Приподнять и снять крышку.

Fig. 19

Выкрутить винты вместе с серыми пластмассовыми

колпачками отверткой Т15

Fig. 19 (1)

С усилием извлечь защелку механизма открывания

двери.

Fig. 19 (2)

Fig. 20

Извлечь вспомогательный механизм открывания двери.

Ввод в работу

* Наличие в зависимости от модели и комплектации 11
