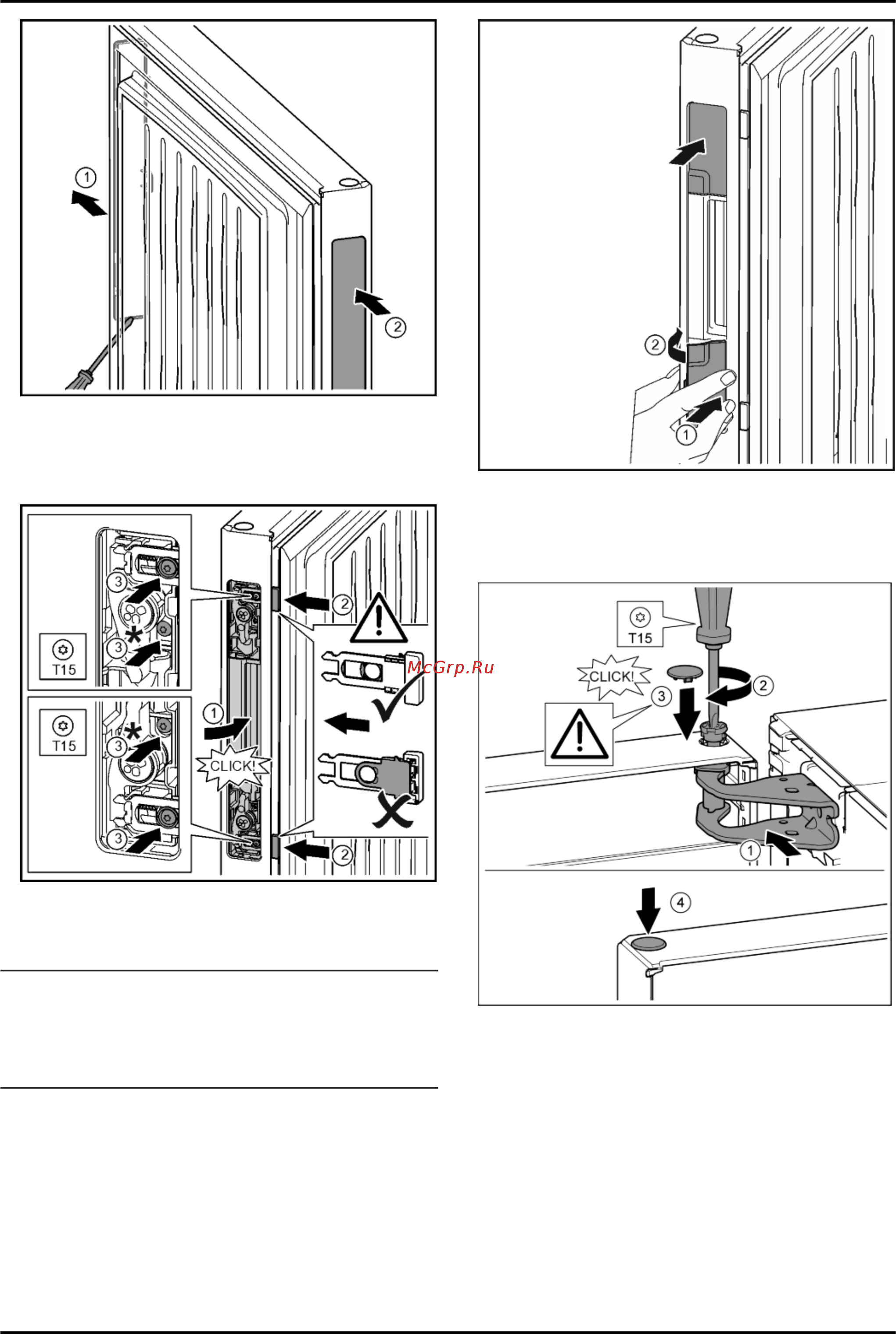

Fig. 21
u
С помощью шлицевой отвертки снять крышку вспомога-
тельного механизма открывания двери с противопо-
ложной стороны.
Fig. 21 (1)
u
Вставить в образовавшееся отверстие.
Fig. 21 (2)
Fig. 22
u
Вспомогательный механизм открывания двери вставить
в отверстие с противоположной стороны и зафиксиро-
вать.
Fig. 22 (1)
Указание
Пластмассовый прямоугольник на защелке не должен
попасть на уплотнение двери.
u
Вставить защелку с пластмассовым прямоугольником в
направлении внешней кромки, как показано на
рисунке.
u
По выемкам сдвинуть защелку механизма открывания
двери до момента фиксации.
Fig. 22 (2)
u
Закрутить винты вместе с пластмассовыми выступами
отверткой Т15.
Fig. 22 (3)
w
Закручивая винты, оставлять возможность последую-
щего перемещения защелок механизма открывания
двери.
u
Проверка работоспособности вспомогательного меха-
низма открывания двери: слегка нажать на вспомога-
тельный механизм открывания двери.
u
При необходимости, слегка затянуть винты.
Fig. 23
u
Зафиксировать крышки сверху и снизу от прорези для
захвата.
4.3.7 Монтаж двери
Fig. 24
u
Установить дверь на нижний опорный палец.
u
Дверь вверху выровнять по отверстию в опорном крон-
штейне.
Fig. 24 (1)
u
Вставить палец и затянуть отверткой Т15.
Fig. 24 (2)
u
Установить предохранительную крышку для защиты
двери: вставить предохранительную крышку и прове-
рить, прилегает ли она к двери. В ином случае вставить
палец полностью.
Fig. 24 (3)
u
Вставить заглушку.
Fig. 24 (4)
Ввод в работу
