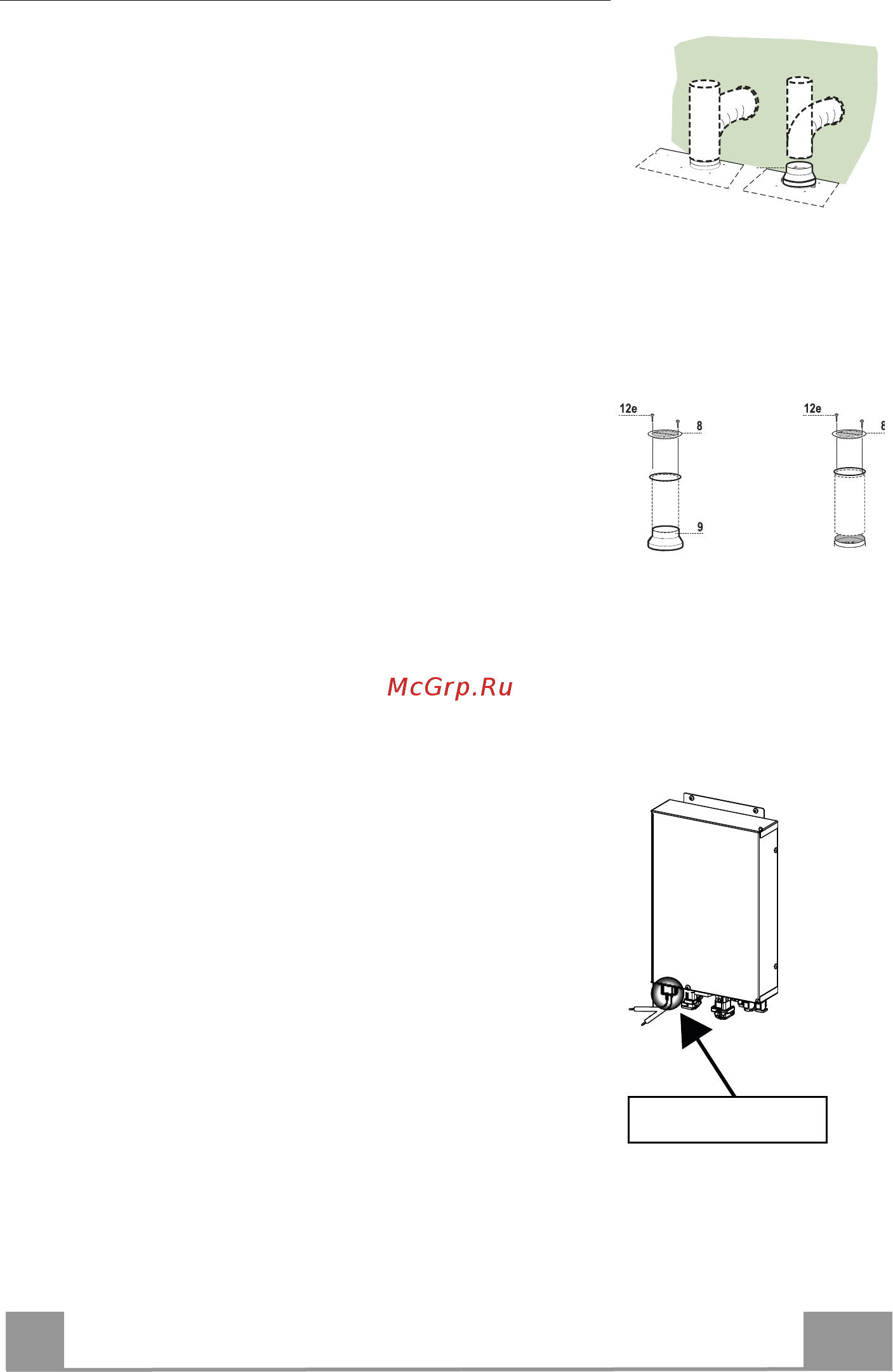

RU
1
110
Соединения
ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соединить ее с выпу-
скной трубой жесткой или гибкой трубкой диаметром 150
или 120 мм, тип которой может выбрать монтажник.
• Для соединения трубкой Ø 120 мм вставить переходный фланец 9 в
выпускное отверстие корпуса вытяжки.
• Закрепить трубку соответствующими трубными зажима-
ми. Необходимый крепежный материал не вх
одит в ком-
плект.
• Вынуть фильтры от запахов на активном угле.
ø 150
9
ø 120
ВЫПУСК ВОЗДУХА В РЕЖИМЕ ФИЛЬТРАЦИИ
• Соедините фланец с выпускным отверстием воздуха жест-
кой или гибкой трубкой ø 120 или 150 мм.
• Для соединения с трубкой ø 120 мм вставьте переходный
фланец 9 в выпускное отверстие в корпусе вытяжки.
• Закрепите трубку специальными трубными зажимами.
Необходимый материал не входит в комплект поставки.
• Закрепите регулируемую решетку 8 на вы
пуске воздуха 2
прилагаемыми в комплекте винтами 12e (2,9 x 9,5).
• Проверьте наличие фильтров против запахов на
активированном угле (см. раздел Обслуживание фильтров
на активированном угле).
ЭЛЕКТР
ИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
• Соединить вытяжку с сетевым напряжением, установив
двухполюсный выключатель с разведением контактов не
менее 3 мм.
РАЗЪЕМ ПИТАНИЯ
