Faber FABULA WH [56/120] Bedienung
![Faber FABULA WH [56/120] Bedienung](/views2/1302079/page56/bg38.png)
DE
5
56
BEDIENUNG

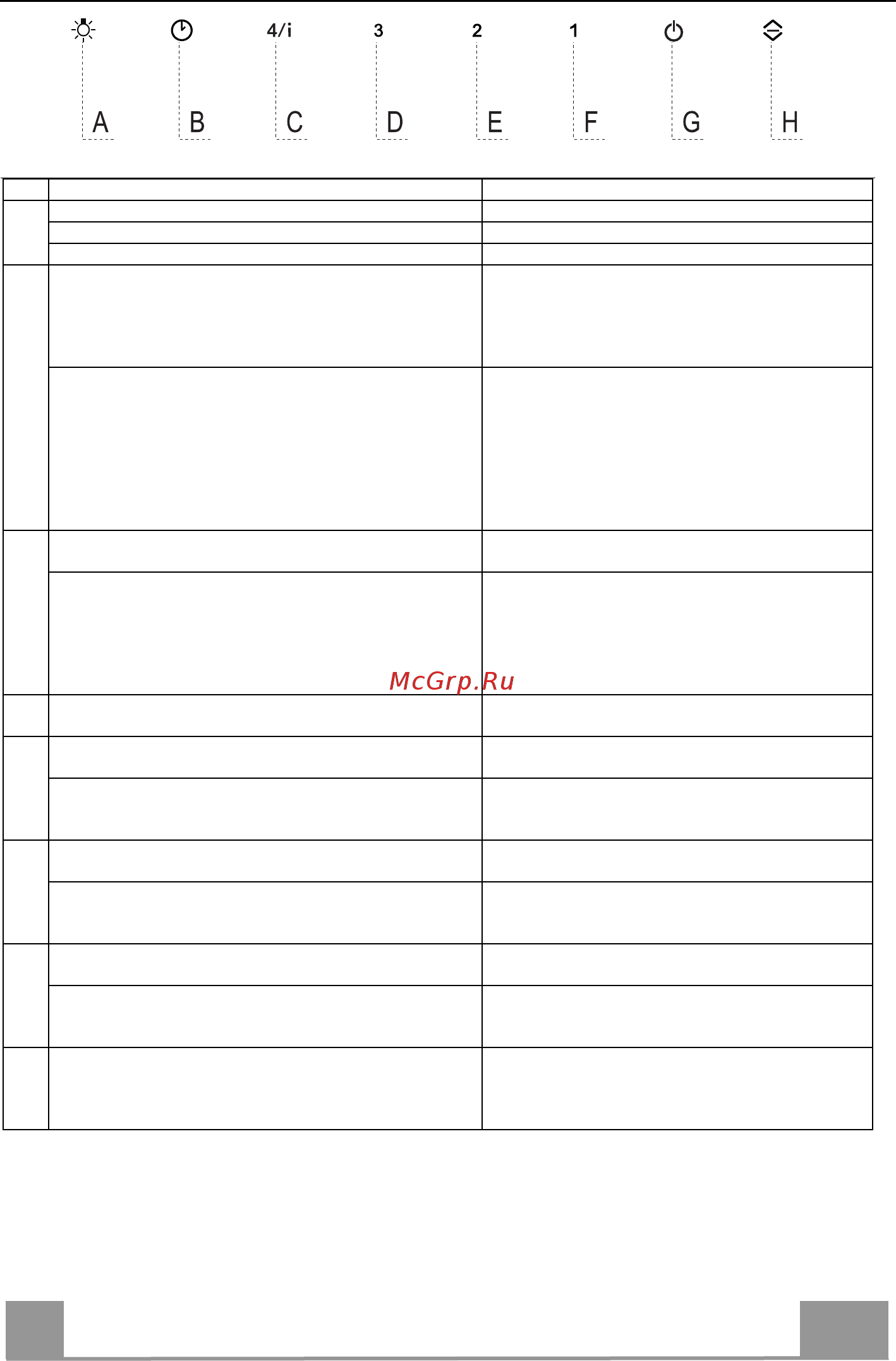

Schalttafel
Taste Funktion LED Taste
A
Die Taste funktioniert nur bei geöffneter Klappe.
Kurzes
Drücken: schaltet die Beleuchtung bei maximaler Intensität ein/aus.
2
Sekunden langes Drücken: schaltet die Notbeleuchtung ein/aus.
B Funktioniert nur bei geöffneter Klappe.
Kurzes Drücken: aktiviert/deaktiviert die Funktion Delay, das automatische
Abschalten von Motor und Beleuchtung mit einer Verzögerung von 30', von
jeder Geschwindigkeitsstufe aus. Wird durch Drücken derselben Taste,
Abstellen des Motors oder Schließen der Klappe deaktiviert.
Eingeschaltet LED Taste B + Taste der eingestellten
Geschwindigkeitsstufe.
Funktioniert
bei geschlossener und geöffneter Klappe.
2 Sekunden langes Drücken: Bei vorliegendem Filteralarm erfolgt ein Reset des
Filteralarms, alle LEDs 3 blinkt. Derlei Anzeigen sind nur bei abgestelltem
Motor sichtbar.
LED Taste bleibend eingeschaltet:
Zeigt an, dass die Metallfettfilter gewaschen werden müssen. Dieser
Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube
ausgelöst.
LED Taste blinkt:
Zeigt an, dass die Aktivkohlefilter ausgewechselt und die Metallfettfilter
gewaschen werden müssen. Dieser Alarm wird nach 200 effektiven
Betriebsstunden der Abzugshaube ausgelöst.
C Funktioniert nur bei geöffneter Klappe.
Kurzes Drücken: Schaltet die vierte Betriebsgeschwindigkeit ein.
LED Taste bleibend eingeschaltet
Funktioniert
nur bei geöffneter Klappe.
2 Sekunden langes Drücken: Aktiviert/deaktiviert die Intensivgeschwindigkeit.
Diese Geschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach Ablauf dieser Zeit
kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück.
Wird durch Drücken derselben Taste, Abstellen des Motors oder Schließen der
Klappe deaktiviert.
LED Taste blinkt:
D Funktioniert nur bei geöffneter Klappe.
Schaltet die dritte Betriebsgeschwindigkeit ein.
LED Taste bleibend eingeschaltet
Funktioniert nur bei geöffneter Klappe
Schaltet die zweite Betriebsgeschwindigkeit ein.
LED Taste bleibend eingeschaltet E
Funktioniert bei geschlossener und geöffneter Klappe bei Motor + Beleuchtung
= Off.
4 Sekunden langes Drücken: Aktiviert/deaktiviert die Tastatursperre.
Alle Tasten blinken 2 Mal. Während der Tastatursperre schalten sich die
LED Tasten sequentiell ein.
F Funktioniert nur bei geöffneter Klappe.
Kurzes Drücken: Schaltet die erste Betriebsgeschwindigkeit ein.
LED Taste bleibend eingeschaltet
Klapp
e geöffnet oder geschlossen
2 Sekunden langes Drücken: Aktiviert/deaktiviert den Alarm der
Aktivkohlefilter bei abgestelltem Motor und ohne vorliegende Filteralarme.
2 Mal Blinken LED Taste B: Alarm der Aktivkohlefilter aktiviert
1 Mal Blinken LED Taste B: Alarm der Aktivkohlefilter deaktiviert
G Klappe offen:
Kurzes Drücken: Abstellen des Motors
Ausschalten der LED Taste
Klapp
e geöffnet oder geschlossen
2 Sekunden langes Drücken bei Motor und Beleuchtung Off:
Aktiviert/deaktiviert die Fernbedienung.
2 Mal Blinken der LED Tasten G + F: Fernbedienung aktiviert
1 Mal Blinken der LED Tasten G + F: Fernbedienung deaktiviert
H Klappe geöffnet: Schließt Klappe + Beleuchtung und Motor Off
Klappe geschlossen: Öffnet Klappe + Beleuchtung und Motor On
Achtung: Falls die Klappe aus irgendeinem Grund teilweise offen ist, wird bei
Drücken der Zyklus für Öffnen oder Schließen beendet.
