FR
3
31

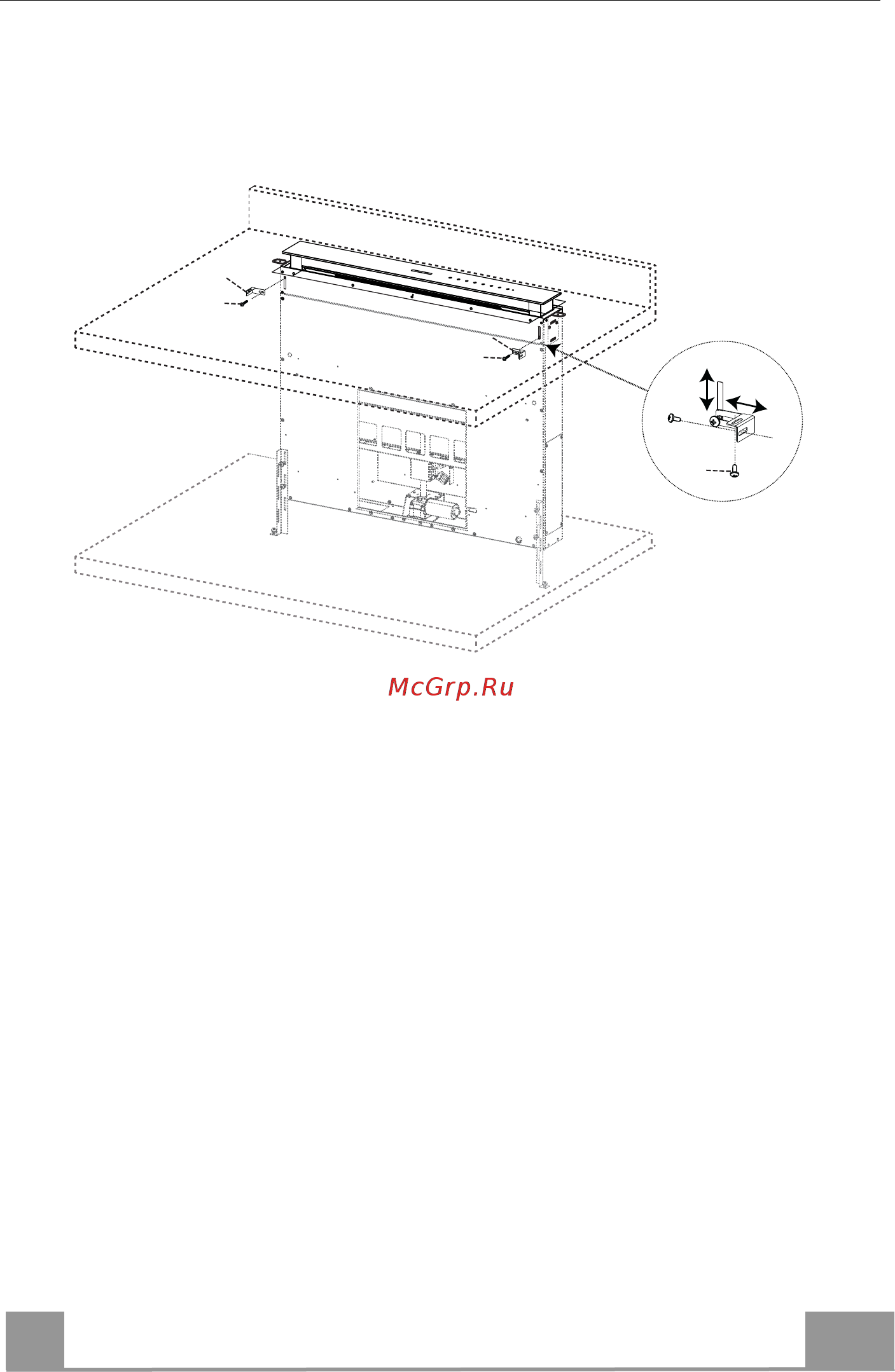

Fixation des brides en équerre
• Visser les brides 7.3 au corps de hotte avec les vis 12b fournies, sans les serrer.
• Avec les vis 12c fournies, serrer l’autre côté des brides 7.3, soit aux parois latérales du meu-
ble, soit à la partie inférieure du plan de cuisson.
12b
7.3
12b
7.3
12c
•
Fixer définitivement les vis 12c et 12b.
